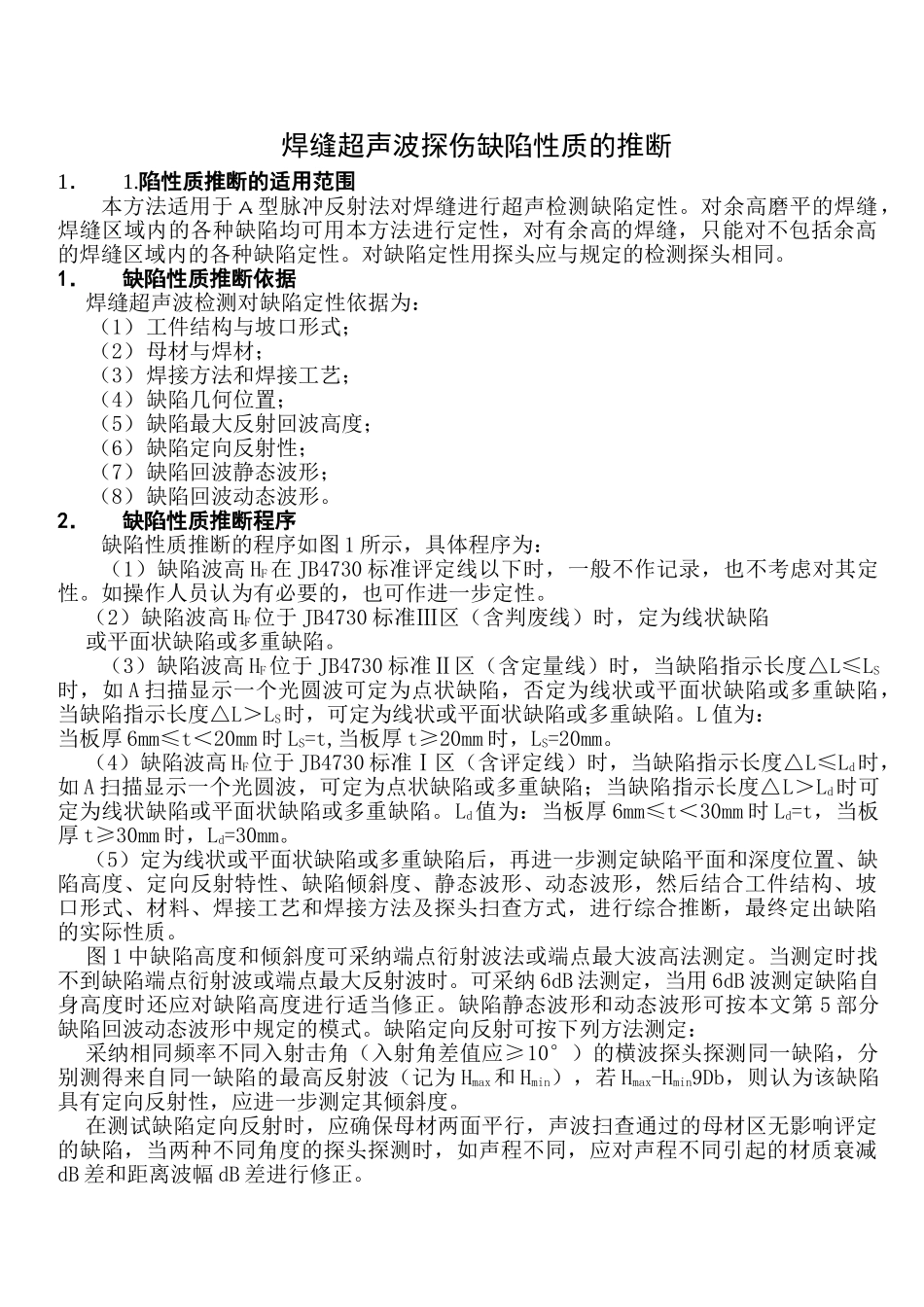

焊缝超声波探伤缺陷性质的推断1．1.陷性质推断的适用范围本方法适用于 A 型脉冲反射法对焊缝进行超声检测缺陷定性。对余高磨平的焊缝，焊缝区域内的各种缺陷均可用本方法进行定性，对有余高的焊缝，只能对不包括余高的焊缝区域内的各种缺陷定性。对缺陷定性用探头应与规定的检测探头相同。1．缺陷性质推断依据 焊缝超声波检测对缺陷定性依据为： （1）工件结构与坡口形式；（2）母材与焊材；（3）焊接方法和焊接工艺；（4）缺陷几何位置；（5）缺陷最大反射回波高度；（6）缺陷定向反射性；（7）缺陷回波静态波形；（8）缺陷回波动态波形。 2．缺陷性质推断程序缺陷性质推断的程序如图 1 所示，具体程序为：（1）缺陷波高 HF在 JB4730 标准评定线以下时，一般不作记录，也不考虑对其定性。如操作人员认为有必要的，也可作进一步定性。（2）缺陷波高 HF位于 JB4730 标准Ⅲ区（含判废线）时，定为线状缺陷或平面状缺陷或多重缺陷。（3）缺陷波高 HF位于 JB4730 标准Ⅱ区（含定量线）时，当缺陷指示长度△L≤LS时，如 A 扫描显示一个光圆波可定为点状缺陷，否定为线状或平面状缺陷或多重缺陷，当缺陷指示长度△L＞LS时，可定为线状或平面状缺陷或多重缺陷。L 值为：当板厚 6mm≤t＜20mm 时 LS=t,当板厚 t≥20mm 时，LS=20mm。（4）缺陷波高 HF位于 JB4730 标准Ⅰ区（含评定线）时，当缺陷指示长度△L≤Ld时，如 A 扫描显示一个光圆波，可定为点状缺陷或多重缺陷；当缺陷指示长度△L＞Ld时可定为线状缺陷或平面状缺陷或多重缺陷。Ld值为：当板厚 6mm≤t＜30mm 时 Ld=t，当板厚 t≥30mm 时，Ld=30mm。（5）定为线状或平面状缺陷或多重缺陷后，再进一步测定缺陷平面和深度位置、缺陷高度、定向反射特性、缺陷倾斜度、静态波形、动态波形，然后结合工件结构、坡口形式、材料、焊接工艺和焊接方法及探头扫查方式，进行综合推断，最终定出缺陷的实际性质。图 1 中缺陷高度和倾斜度可采纳端点衍射波法或端点最大波高法测定。当测定时找不到缺陷端点衍射波或端点最大反射波时。可采纳 6dB 法测定，当用 6dB 波测定缺陷自身高度时还应对缺陷高度进行适当修正。缺陷静态波形和动态波形可按本文第 5 部分缺陷回波动态波形中规定的模式。缺陷定向反射可按下列方法测定：采纳相同频率不同入射击角（入射角差值应≥10°）的横波探头探测同一缺陷，分别测得来自同一缺陷的最高反射波（记为 Hmax和 Hmin），若 Hmax-Hmin...
