煤油冷却器的设计

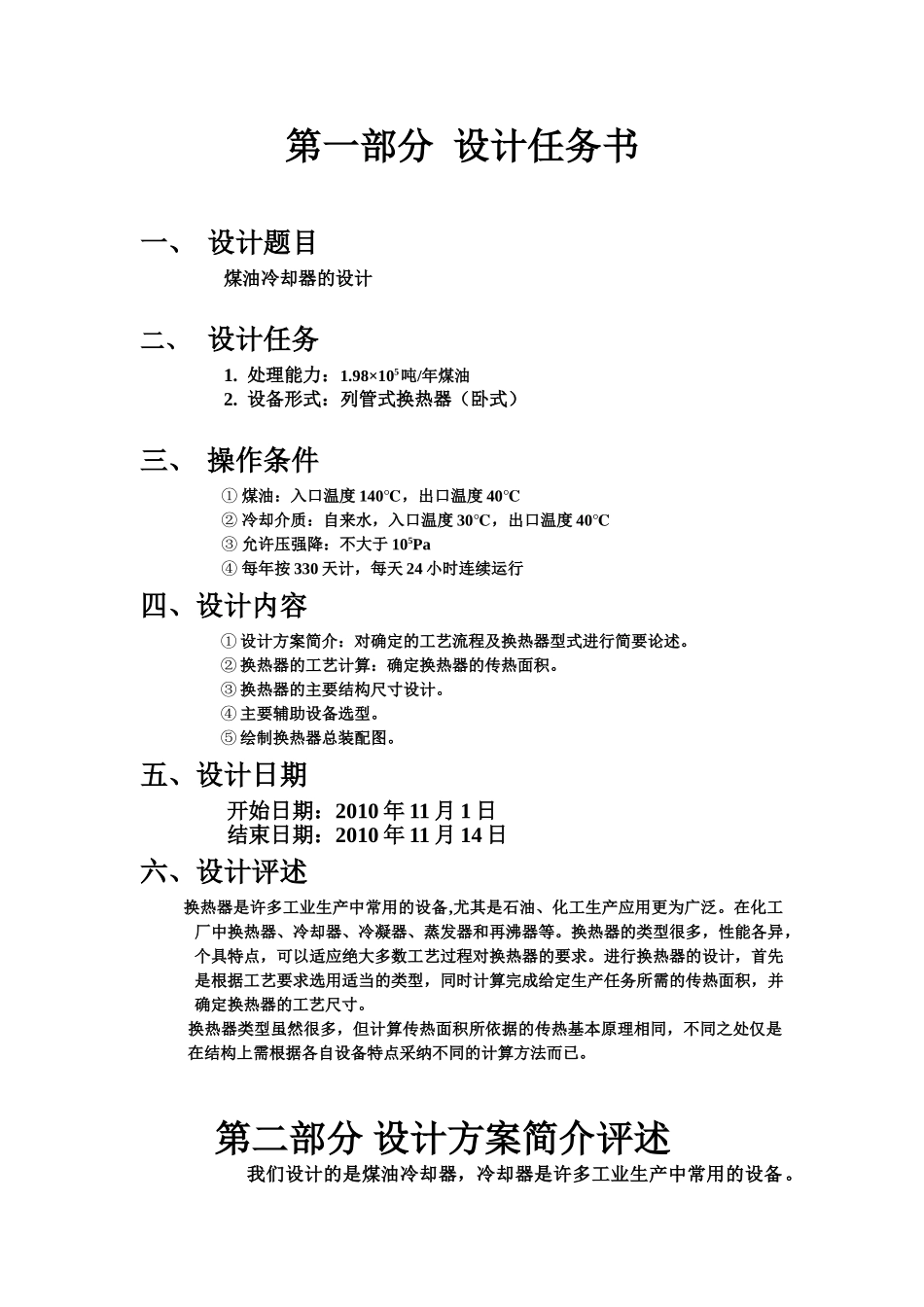

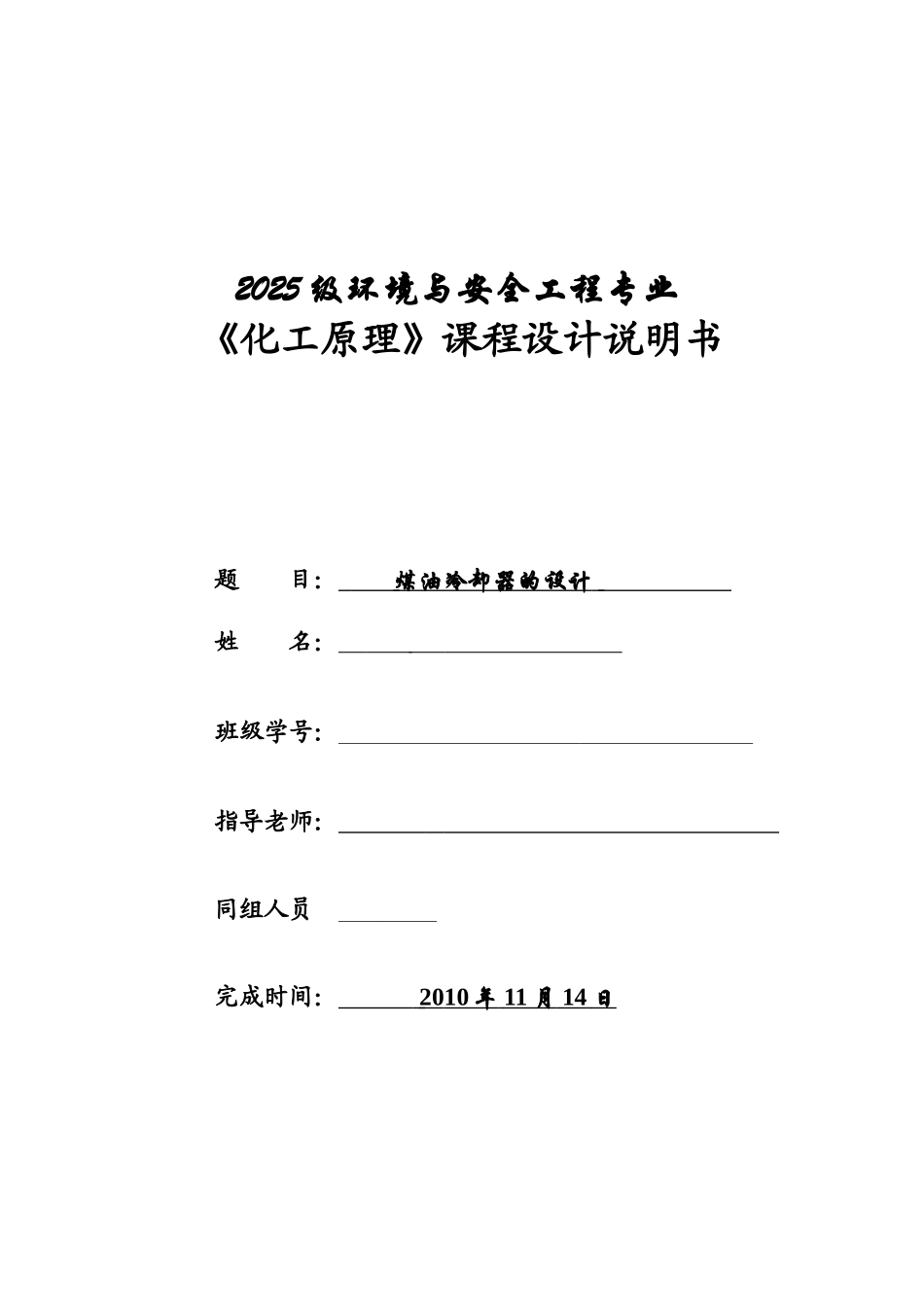

2025 级环境与安全工程专业 《化工原理》课程设计说明书题 目： 煤油冷却器的设计 姓 名： 班级学号： 指导老师： 同组人员 完成时间： 20 10 年 11 月 14 日 第一部分 设计任务书一、 设计题目煤油冷却器的设计二、 设计任务1. 处理能力：1.98×105吨/年煤油2. 设备形式：列管式换热器（卧式）三、 操作条件① 煤油：入口温度 140℃，出口温度 40 ℃② 冷却介质：自来水，入口温度 30℃，出口温度 40 ℃③ 允许压强降：不大于 105Pa④ 每年按 330 天计，每天 24 小时连续运行四、设计内容① 设计方案简介：对确定的工艺流程及换热器型式进行简要论述。 ② 换热器的工艺计算：确定换热器的传热面积。 ③ 换热器的主要结构尺寸设计。 ④ 主要辅助设备选型。 ⑤ 绘制换热器总装配图。 五、设计日期开始日期：2010 年 11 月 1 日结束日期：2010 年 11 月 14 日 六、设计评述 换热器是许多工业生产中常用的设备,尤其是石油、化工生产应用更为广泛。在化工厂中换热器、冷却器、冷凝器、蒸发器和再沸器等。换热器的类型很多，性能各异，个具特点，可以适应绝大多数工艺过程对换热器的要求。进行换热器的设计，首先是根据工艺要求选用适当的类型，同时计算完成给定生产任务所需的传热面积，并确定换热器的工艺尺寸。 换热器类型虽然很多，但计算传热面积所依据的传热基本原理相同，不同之处仅是在结构上需根据各自设备特点采纳不同的计算方法而已。第二部分 设计方案简介评述我们设计的是煤油冷却器，冷却器是许多工业生产中常用的设备。列管式换热器的结构简单、牢固，操作弹性大，应用材料广。列管式换热器有固定管板式、浮头式、U 形管式和填料函式等类型。列管式换热器的形式主要依据换热器管程与壳程流体的温度差来确定。由于两流体的温差大于 50 ，故选用带补偿圈的固定管板式换热器。这类换热器结构简单、价格低廉，但管外清洗困难，宜处理壳方流体较清洁及不易结垢的物料。因水的对流传热系数一般较大，并易结垢，故选择冷却水走换热器的管程，煤油走壳程。第三部分 换热器设计理论计算１、试算并初选换热器规格（1）、 定流体通入空间 两流体均不发生相变的传热过程，因水的对流传热系数一般较大，并易结垢，故选择冷却水走换热器的管程，煤油走壳程。（2）、确定流体的定性温度、物性数据，并选择列管式换热器的形式： 被冷却物质为煤油，入口温度为 140℃,出口温度为...
