煤矿泵房安装工程施工组织设计

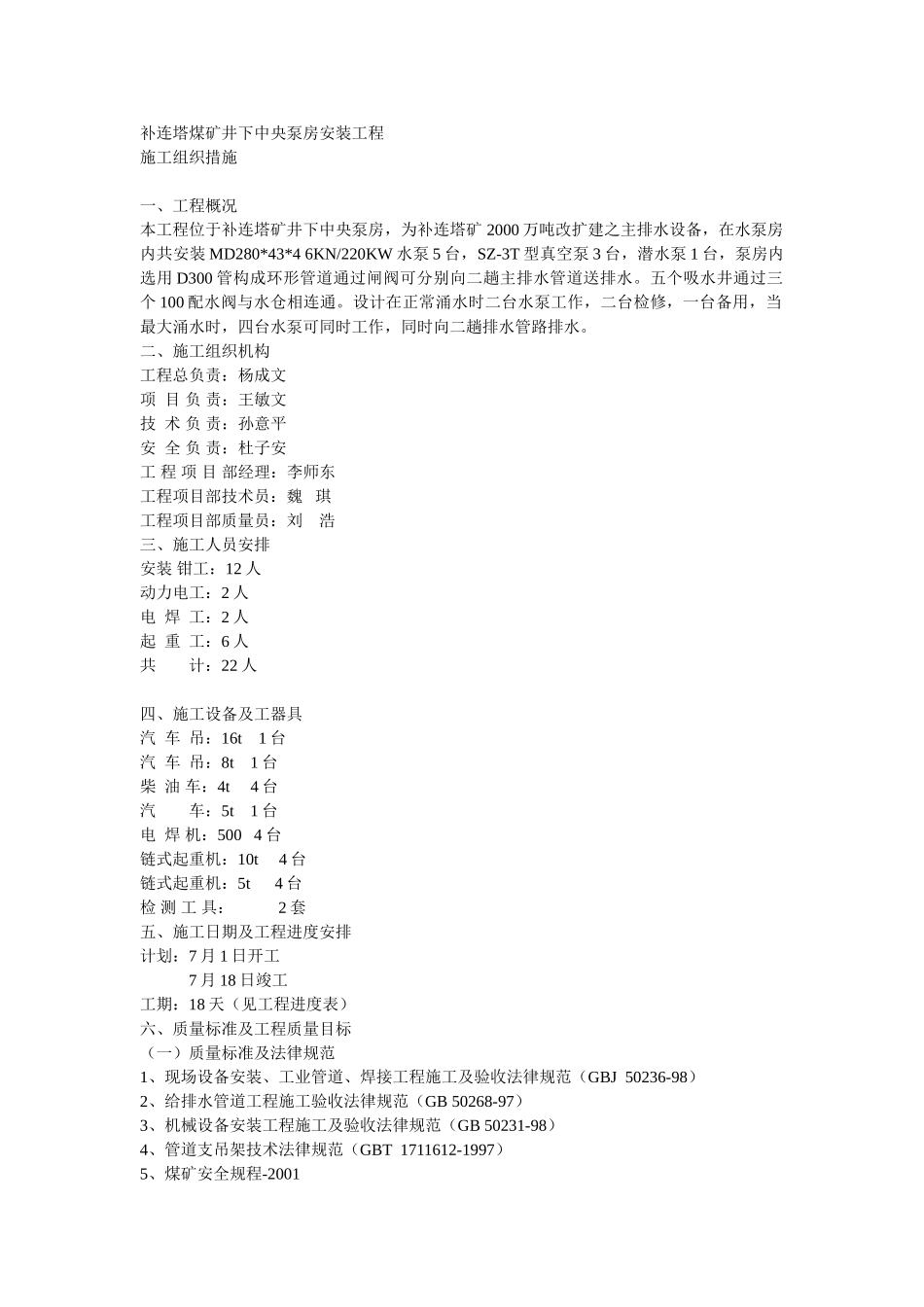

补连塔煤矿井下中央泵房安装工程施工组织措施一、工程概况本工程位于补连塔矿井下中央泵房，为补连塔矿 2000 万吨改扩建之主排水设备，在水泵房内共安装 MD280*43*4 6KN/220KW 水泵 5 台，SZ-3T 型真空泵 3 台，潜水泵 1 台，泵房内选用 D300 管构成环形管道通过闸阀可分别向二趟主排水管道送排水。五个吸水井通过三个 100 配水阀与水仓相连通。设计在正常涌水时二台水泵工作，二台检修，一台备用，当最大涌水时，四台水泵可同时工作，同时向二趟排水管路排水。二、施工组织机构工程总负责：杨成文项 目 负 责：王敏文技 术 负 责：孙意平安 全 负 责：杜子安工 程 项 目 部经理：李师东工程项目部技术员：魏 琪工程项目部质量员：刘 浩三、施工人员安排安装 钳工：12 人动力电工：2 人电 焊 工：2 人起 重 工：6 人共 计：22 人四、施工设备及工器具汽 车 吊：16t 1 台汽 车 吊：8t 1 台柴 油 车：4t 4 台汽 车：5t 1 台电 焊 机：500 4 台链式起重机：10t 4 台链式起重机：5t 4 台检 测 工 具： 2 套五、施工日期及工程进度安排计划：7 月 1 日开工 7 月 18 日竣工 工期：18 天（见工程进度表）六、质量标准及工程质量目标（一）质量标准及法律规范1、现场设备安装、工业管道、焊接工程施工及验收法律规范（GBJ 50236-98）2、给排水管道工程施工验收法律规范（GB 50268-97）3、机械设备安装工程施工及验收法律规范（GB 50231-98）4、管道支吊架技术法律规范（GBT 1711612-1997）5、煤矿安全规程-2001（二）工程质量目标工程质量为优良工程七、施工管理流程图八、施工流程图 九、施工技术措施（一）设备安装1、组织施工人员学习有关施工图纸及随机图纸和安装使用说明书，消化掌握设备安装技术要求，学习 GB50231-98 机械设备安装工程施工及验收通用法律规范。2、设备进场后，由建设单位组织，施工单位供应部门、监理公司参加对设备进行开箱验收，按发运装箱单进行逐件清点和外观检查，并做好验收记录。同时与甲方商定解决处理方案开箱验收后的设备交由施工单位管理。3、开箱后的设备由施工人员负责核对型号、规格及相关安装尺寸，发现问题及时向建设单位汇报情况，确定解决办法，以免影响工程正常进行。4、设备就位安装调整工作必须按工序进行，并仔细填写调整记录，所有项目必须达到GB50231-98 标准规定。（二）水泵基础检查调整项目如下：1、基础座标...
