物化实验-合金相

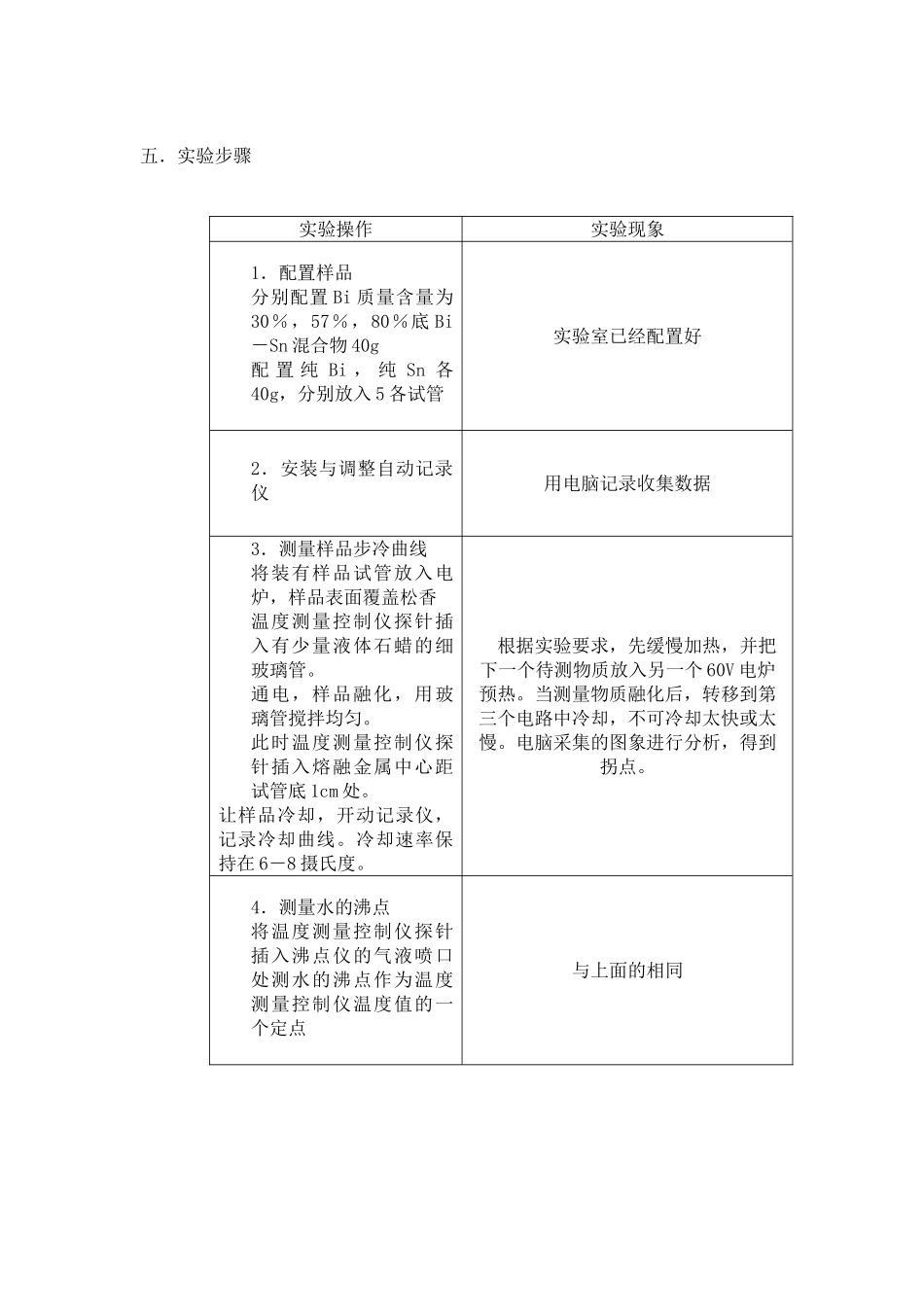

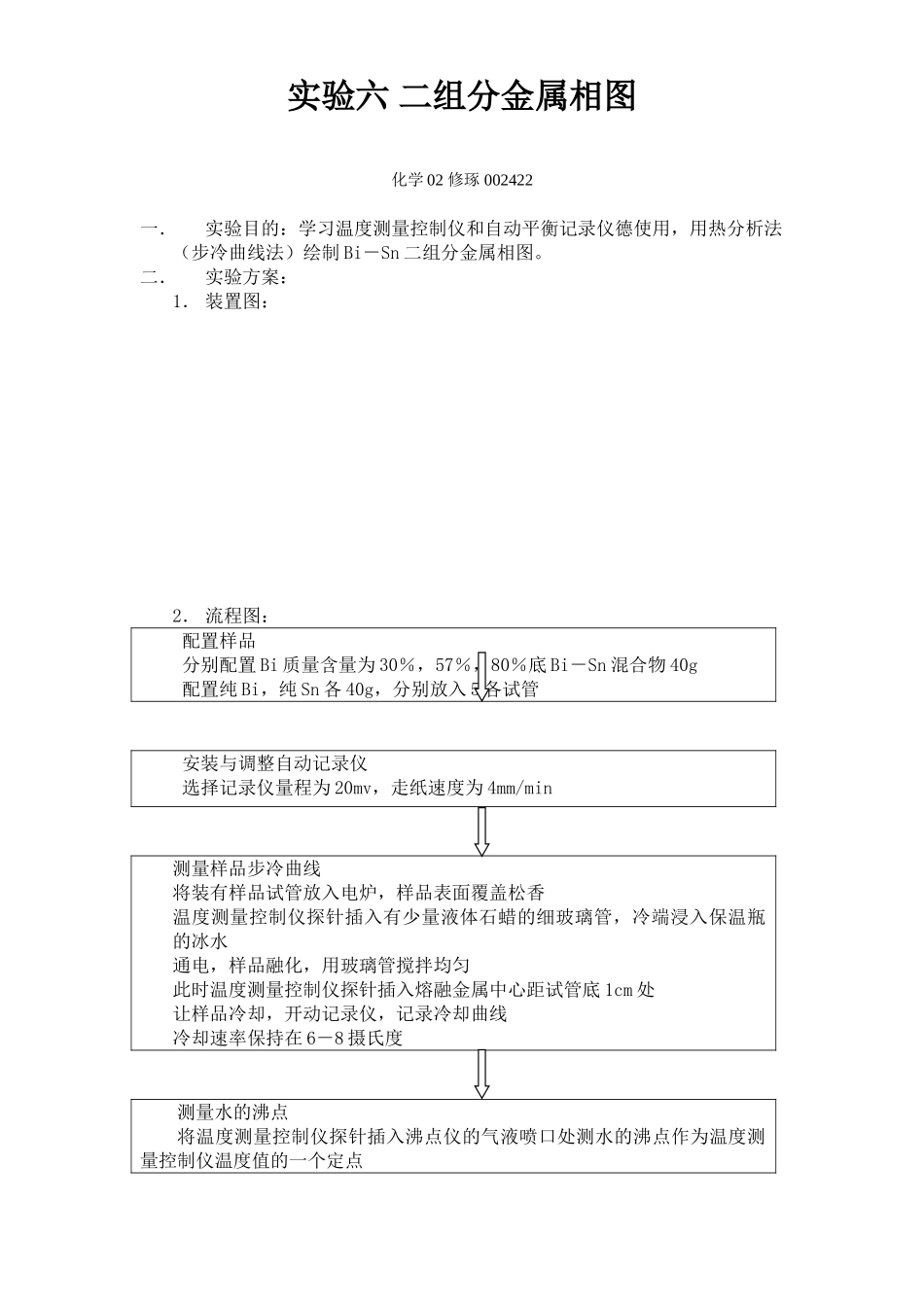

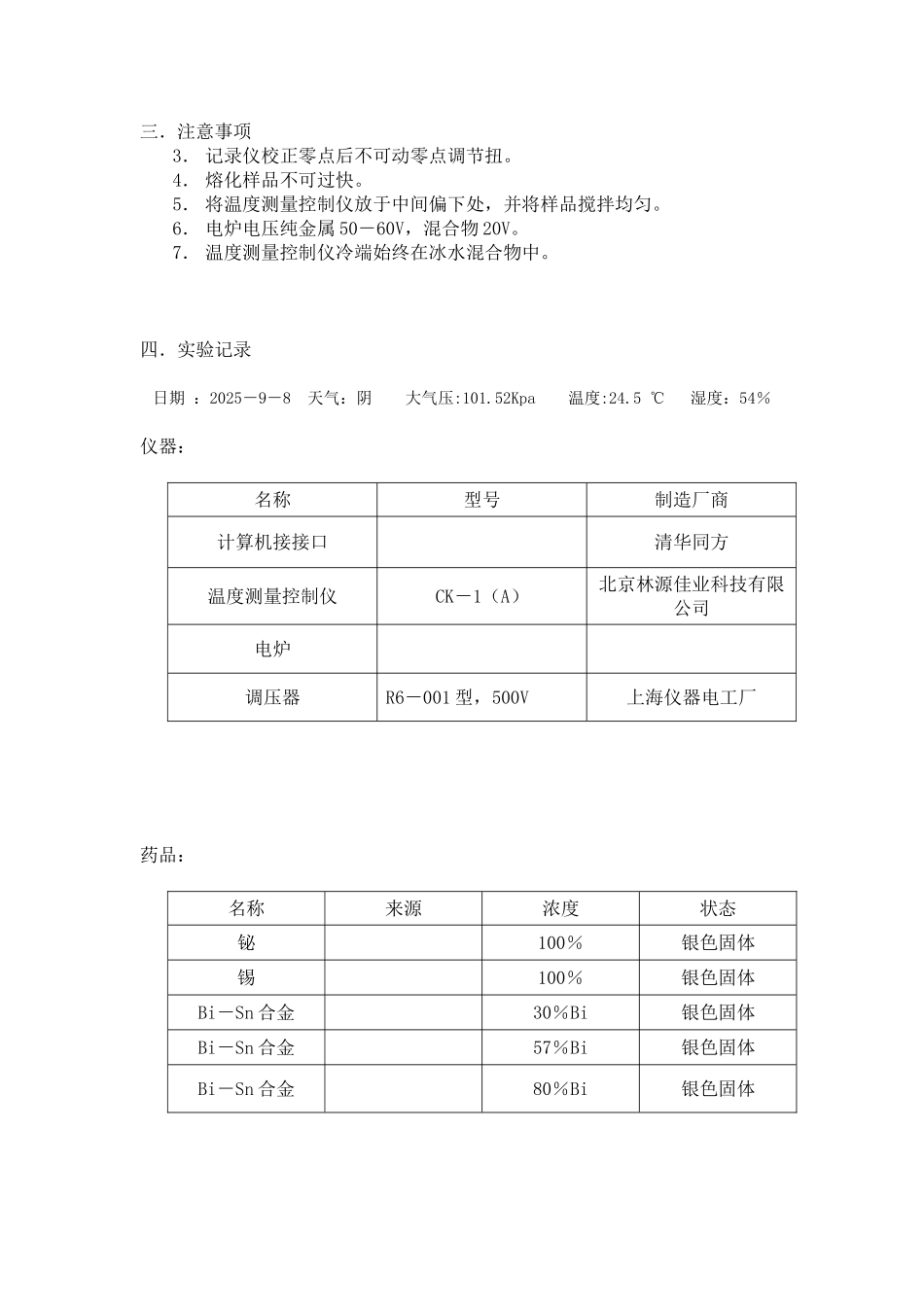

实验六 二组分金属相图化学 02 修琢 002422一．实验目的：学习温度测量控制仪和自动平衡记录仪德使用，用热分析法（步冷曲线法）绘制 Bi－Sn 二组分金属相图。二．实验方案：1． 装置图：2． 流程图：配置样品分别配置 Bi 质量含量为 30％，57％，80％底 Bi－Sn 混合物 40g配置纯 Bi，纯 Sn 各 40g，分别放入 5 各试管安装与调整自动记录仪选择记录仪量程为 20mv，走纸速度为 4mm/min测量样品步冷曲线将装有样品试管放入电炉，样品表面覆盖松香温度测量控制仪探针插入有少量液体石蜡的细玻璃管，冷端浸入保温瓶的冰水通电，样品融化，用玻璃管搅拌均匀此时温度测量控制仪探针插入熔融金属中心距试管底 1cm 处让样品冷却，开动记录仪，记录冷却曲线冷却速率保持在 6－8 摄氏度测量水的沸点将温度测量控制仪探针插入沸点仪的气液喷口处测水的沸点作为温度测量控制仪温度值的一个定点三．注意事项3． 记录仪校正零点后不可动零点调节扭。4． 熔化样品不可过快。5． 将温度测量控制仪放于中间偏下处，并将样品搅拌均匀。6． 电炉电压纯金属 50－60V，混合物 20V。7． 温度测量控制仪冷端始终在冰水混合物中。四．实验记录日期 ：2025－9－8 天气：阴 大气压:101.52Kpa 温度:24.5 ℃ 湿度：54％仪器：名称型号制造厂商计算机接接口清华同方温度测量控制仪CK－1（A）北京林源佳业科技有限公司电炉调压器R6－001 型，500V上海仪器电工厂药品：名称来源浓度状态铋100％银色固体锡100％银色固体Bi－Sn 合金30％Bi银色固体Bi－Sn 合金57％Bi银色固体Bi－Sn 合金80％Bi银色固体五．实验步骤实验操作实验现象1．配置样品分别配置 Bi 质量含量为30％，57％，80％底 Bi－Sn 混合物 40g配 置 纯 Bi ， 纯 Sn 各40g，分别放入 5 各试管实验室已经配置好2．安装与调整自动记录仪用电脑记录收集数据3．测量样品步冷曲线将装有样品试管放入电炉，样品表面覆盖松香温度测量控制仪探针插入有少量液体石蜡的细玻璃管。通电，样品融化，用玻璃管搅拌均匀。此时温度测量控制仪探针插入熔融金属中心距试管底 1cm 处。让样品冷却，开动记录仪，记录冷却曲线。冷却速率保持在 6－8 摄氏度。 根据实验要求，先缓慢加热，并把下一个待测物质放入另一个 60V 电炉预热。当测量物质融化后，转移到第三个电路中冷却，不可冷却太快或太慢。电脑采集的图象进行分析，得到拐点。4．测量水的沸点将温度测量控制仪探针插入沸点仪的气液喷口处测水的沸点作为温度测量控制仪温度值的一个定点与上面的相同六．实验数据和处理
