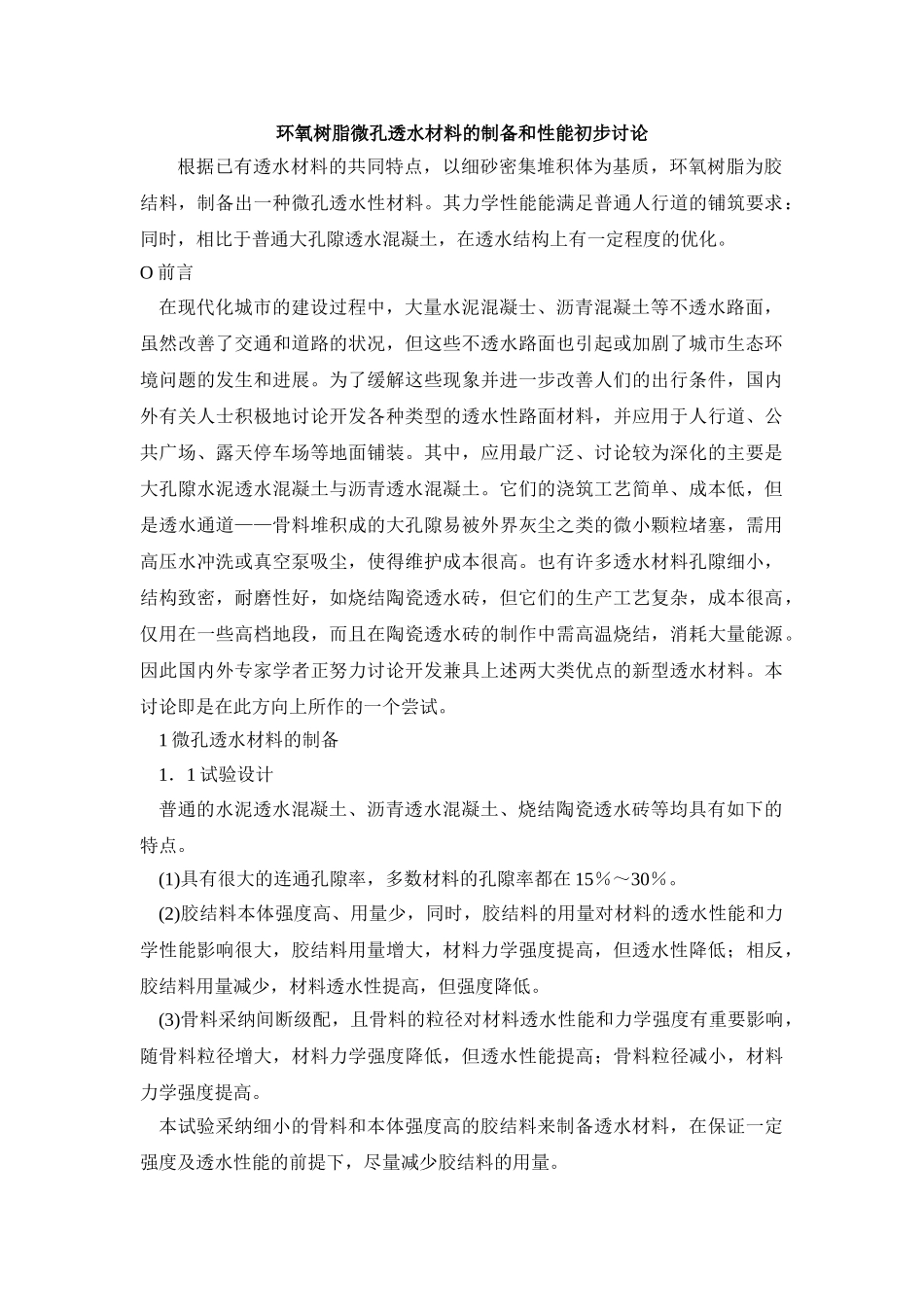

环氧树脂微孔透水材料的制备和性能初步讨论根据已有透水材料的共同特点，以细砂密集堆积体为基质，环氧树脂为胶结料，制备出一种微孔透水性材料。其力学性能能满足普通人行道的铺筑要求：同时，相比于普通大孔隙透水混凝土，在透水结构上有一定程度的优化。O 前言在现代化城市的建设过程中，大量水泥混凝士、沥青混凝土等不透水路面，虽然改善了交通和道路的状况，但这些不透水路面也引起或加剧了城市生态环境问题的发生和进展。为了缓解这些现象并进一步改善人们的出行条件，国内外有关人士积极地讨论开发各种类型的透水性路面材料，并应用于人行道、公共广场、露天停车场等地面铺装。其中，应用最广泛、讨论较为深化的主要是大孔隙水泥透水混凝土与沥青透水混凝土。它们的浇筑工艺简单、成本低，但是透水通道——骨料堆积成的大孔隙易被外界灰尘之类的微小颗粒堵塞，需用高压水冲洗或真空泵吸尘，使得维护成本很高。也有许多透水材料孔隙细小，结构致密，耐磨性好，如烧结陶瓷透水砖，但它们的生产工艺复杂，成本很高，仅用在一些高档地段，而且在陶瓷透水砖的制作中需高温烧结，消耗大量能源。因此国内外专家学者正努力讨论开发兼具上述两大类优点的新型透水材料。本讨论即是在此方向上所作的一个尝试。1 微孔透水材料的制备1．1 试验设计普通的水泥透水混凝土、沥青透水混凝土、烧结陶瓷透水砖等均具有如下的特点。(1)具有很大的连通孔隙率，多数材料的孔隙率都在 15％～30％。(2)胶结料本体强度高、用量少，同时，胶结料的用量对材料的透水性能和力学性能影响很大，胶结料用量增大，材料力学强度提高，但透水性降低；相反，胶结料用量减少，材料透水性提高，但强度降低。(3)骨料采纳间断级配，且骨料的粒径对材料透水性能和力学强度有重要影响，随骨料粒径增大，材料力学强度降低，但透水性能提高；骨料粒径减小，材料力学强度提高。本试验采纳细小的骨料和本体强度高的胶结料来制备透水材料，在保证一定强度及透水性能的前提下，尽量减少胶结料的用量。1．2 试验材料骨 料 ： 北 方 沙 漠 的 风 积 砂 。 淡 黄 色 ， 矿 物 成 份 以 石 英 砂 为 主 ， 粒 径0．2~0．5mm，多为球形，表观密度 2650kg／m3，堆积密度 1650kg／m3，左右，空隙率达到 39％。胶结料：AB 一 1 型环氧树脂(双组分，由北京冶建特种材料有限公司提供)，其 A 组分为双酚环氧树脂，白色半透明液体；B 组分为聚酰胺固化剂，红...
