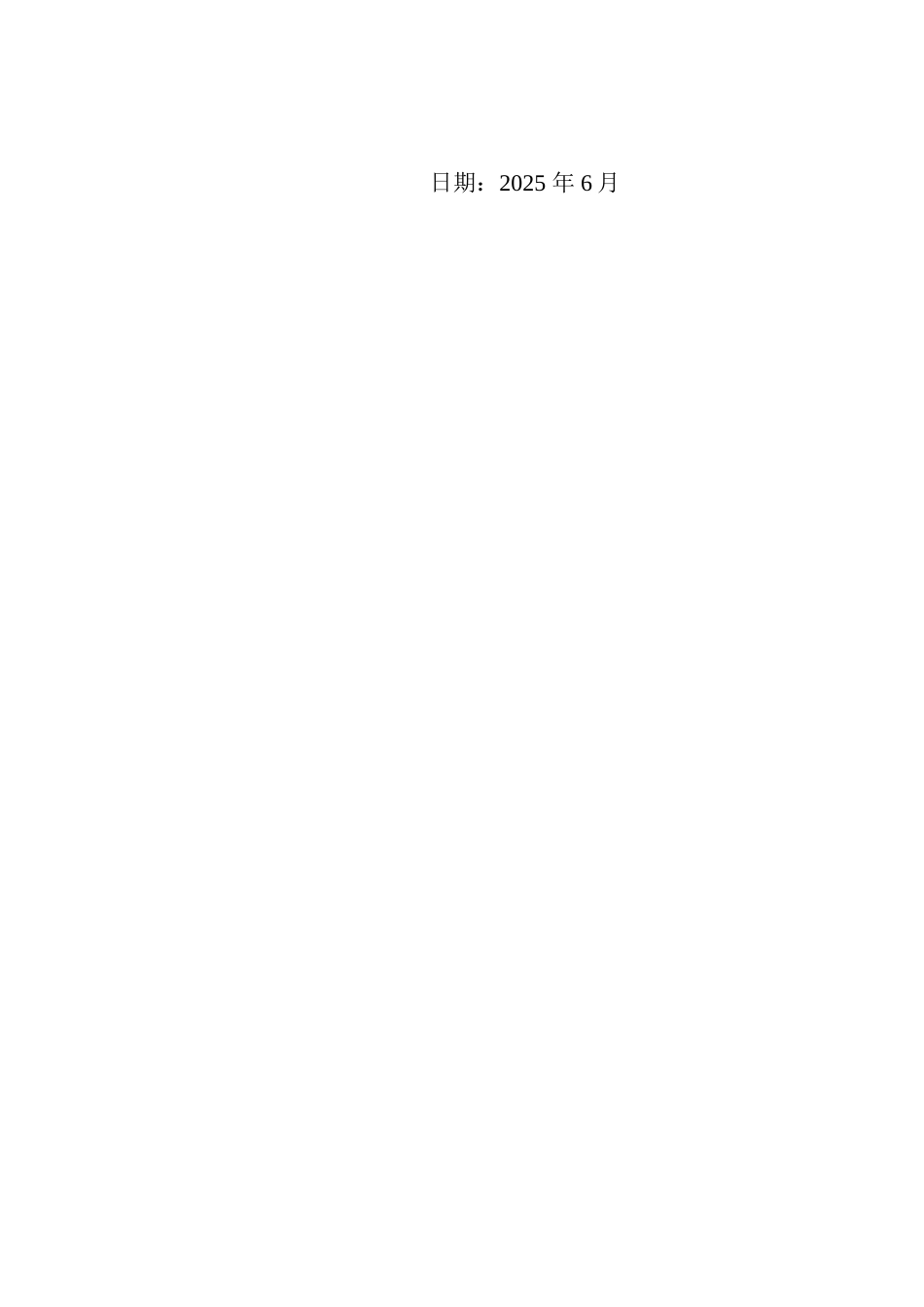

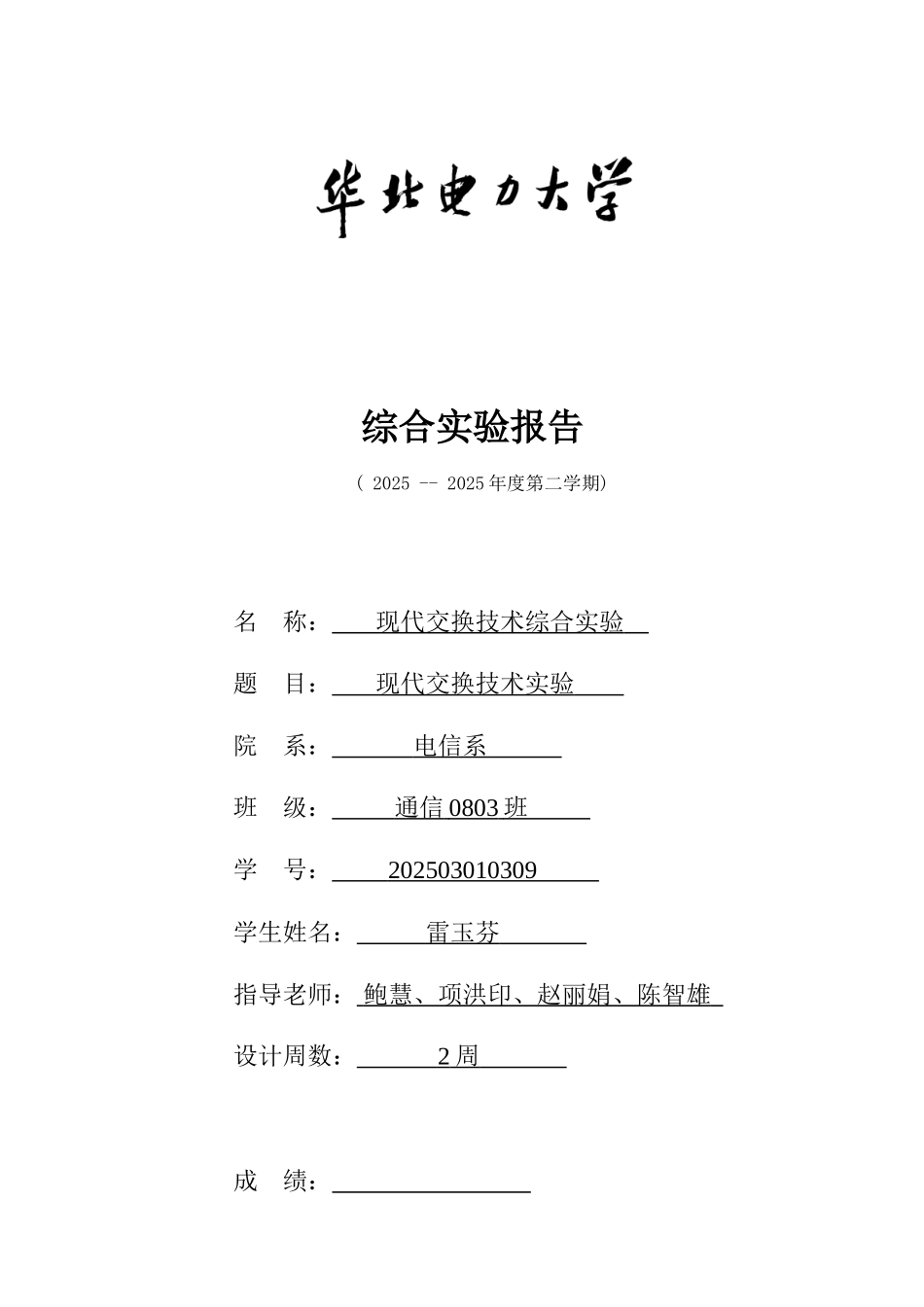

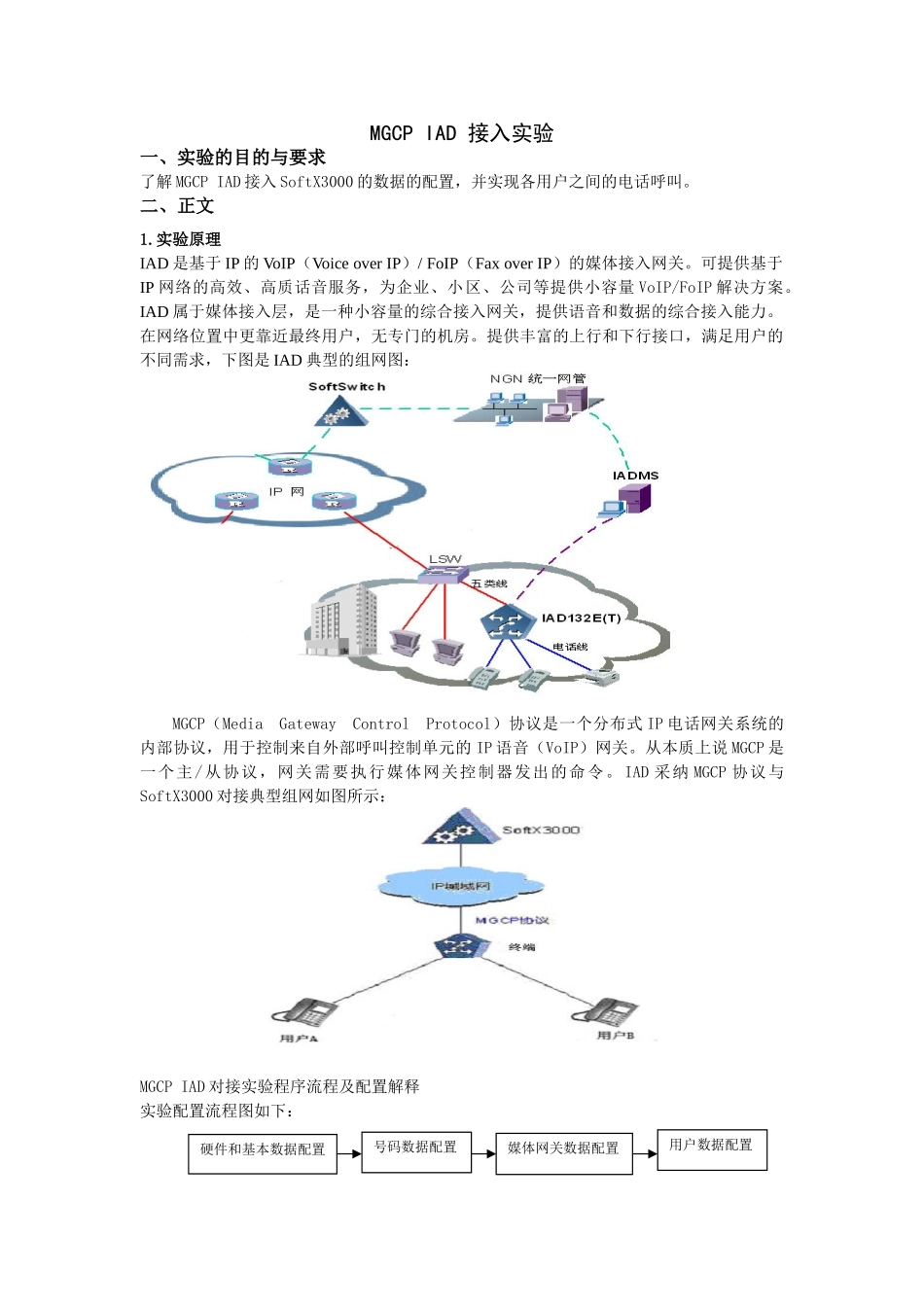

综合实验报告( 2025 -- 2025 年度第二学期)名 称： 现代交换技术综合实验 题 目： 现代交换技术实验 院 系： 电信系 班 级： 通信 0803 班 学 号： 202503010309 学生姓名： 雷玉芬 指导老师： 鲍慧、项洪印、赵丽娟、陈智雄 设计周数： 2 周 成 绩： 日期：2025 年 6 月MGCP IAD 接入实验一、实验的目的与要求了解 MGCP IAD 接入 SoftX3000 的数据的配置，并实现各用户之间的电话呼叫。 二、正文1.实验原理IAD 是基于 IP 的 VoIP（Voice over IP）/ FoIP（Fax over IP）的媒体接入网关。可提供基于IP 网络的高效、高质话音服务，为企业、小区、公司等提供小容量 VoIP/FoIP 解决方案。IAD 属于媒体接入层，是一种小容量的综合接入网关，提供语音和数据的综合接入能力。在网络位置中更靠近最终用户，无专门的机房。提供丰富的上行和下行接口，满足用户的不同需求，下图是 IAD 典型的组网图：MGCP（Media Gateway Control Protocol）协议是一个分布式 IP 电话网关系统的内部协议，用于控制来自外部呼叫控制单元的 IP 语音（VoIP）网关。从本质上说 MGCP 是一个主/从协议，网关需要执行媒体网关控制器发出的命令。 IAD 采纳 MGCP 协议与SoftX3000 对接典型组网如图所示： MGCP IAD 对接实验程序流程及配置解释实验配置流程图如下：硬件和基本数据配置号码数据配置媒体网关数据配置用户数据配置硬件配置是对设备进行相关信令、话音、控制信息、业务数据等之前必须要做的工作，这好比我们要组装一台电脑，要把 CPU、网卡、显示器等等一系列硬件通过一定的规则把电脑组装起来，但这样装起来的电脑是不能使用的，因为这样的电脑没有操作系统，没有加电，没有应用软件。但是在使用电脑之前我们必须把这些硬件正确的装配起来。硬件数据配置和本局数据配置是整个配置流程的最前端，只有完成了这两项配置工作，下面的协议配置、网关配置、业务数据配置等等才能生效。硬件配置流程如下“号码数据配置是对呼叫源、号码段、计费方式等进行配置。媒体网关控制器（Media Gateway Controller）主要完成与呼叫过程相关的信令功能，对媒体网关和信令网关的操作过程进行控制和管理。接入网关（AG）提供传统模拟用户线或者数字专用分组交换机与承载语音的 IP 网络之间的接口。一组网关中至少包含一个媒体网关，媒体网关完成电路交换网与分组交换网之间的语音信号的转换。用户数据配置主...
