现场施工临时用电设计方案

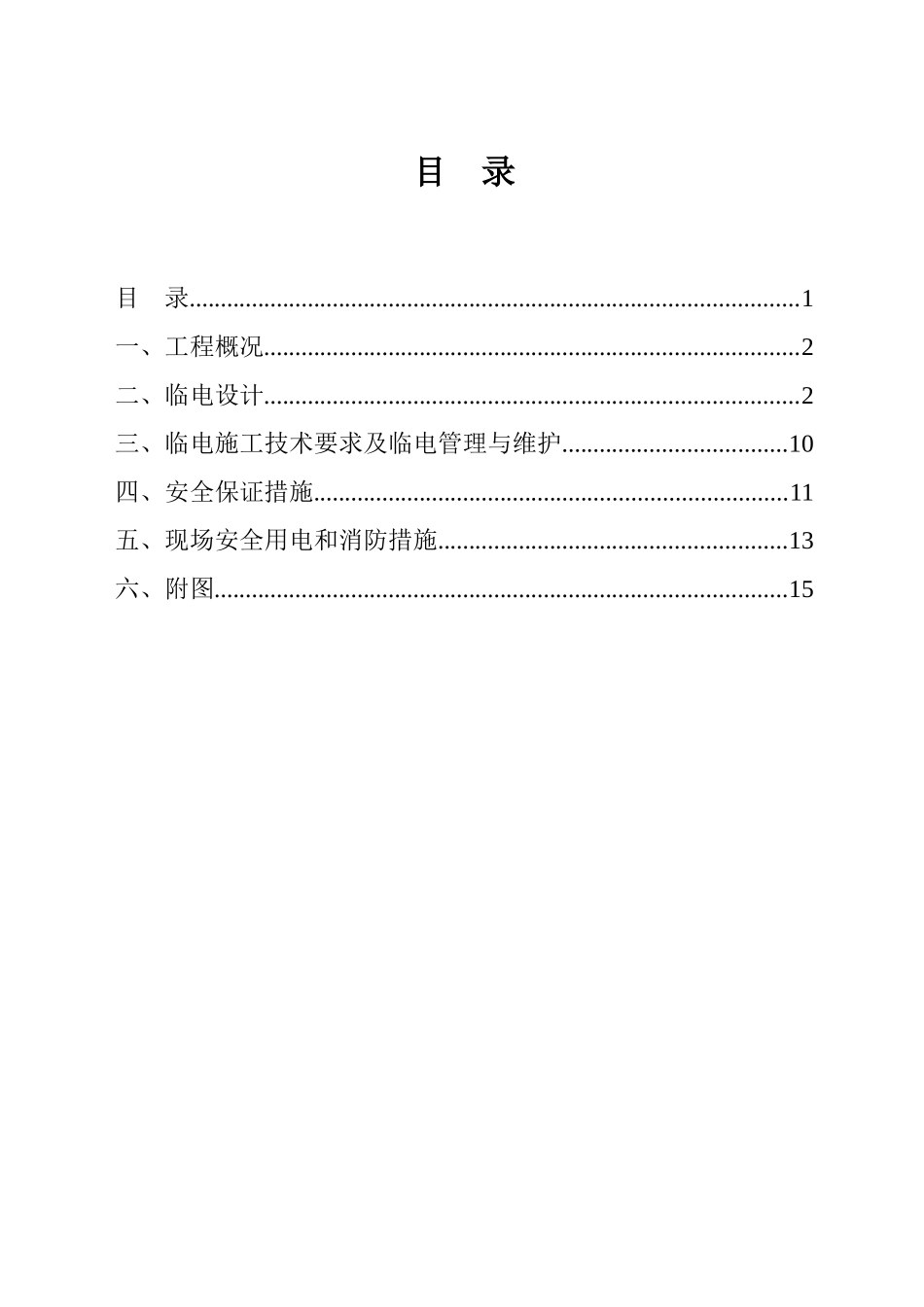

目 录目 录..................................................................................................1一、工程概况......................................................................................2二、临电设计......................................................................................2三、临电施工技术要求及临电管理与维护....................................10四、安全保证措施............................................................................11五、现场安全用电和消防措施........................................................13六、附图............................................................................................15一、工程概况1、地理位置西安交大第一医院院内2、建设项目简介西安交大第一医院 1＃、2＃高层住宅楼，总建筑面积 72469 平方米，剪力墙墙结构，建筑总高度 97.8 米，主楼地上三十三层，地下一层，裙房为框架结构，地上二层，和主体完全脱开。3、施工现场临电情况现 场 临 电 总 电 源 业 主 提 供 2 台 630KVA 变 压 器 ， 总 容 量 为1260KVA。施工用电总负荷为 1178KVA;配电室位于现场西北侧。二、临电设计一、引用标准1、《施工现场临时用电安全技术法律规范》JG46-882、《建筑施工安全检查评分标准》JGJ59-993、《现场电工》三、设计说明（一） 施工现场院内西北侧设有一个配电室，电缆为地埋式，供电方式采纳电源中性点直接接地，工作零线和保护零线分开的 TN-S 三相五线制保护系统，每台一、二级箱均作重复接地。（二） 设 4 台一级柜， 1、2 号配电柜为塔吊专用柜；3、4 号配电柜为其它配电用。设 54 台二级箱，1～14 号楼每栋楼设 1 台塔吊专用箱；1～15 号楼每栋楼设 2 台配电箱；钢筋加工车间设 4 台；木工加工车间设 4 台；办公区及相邻库房区单独设 1 台配电箱；业主监理办公区单独设 1 台配电箱。（三） 所有配电柜、箱、开关均按陕西省及西安市有关部门的相关要求制作，且电箱颜色、编号符合总公司的 CI 要求； 施工现场配电箱统计表名称型号数量备注一级柜同 CI 标准4 台二级箱同 CI 标准54 台（四） 线路敷设和要求：（1） 按法律规范要求，本工程临电采纳三级配电三级保护，室外线路直埋地敷设，局部架空敷设。（2） 埋设要求：电缆埋设深度不小于...
