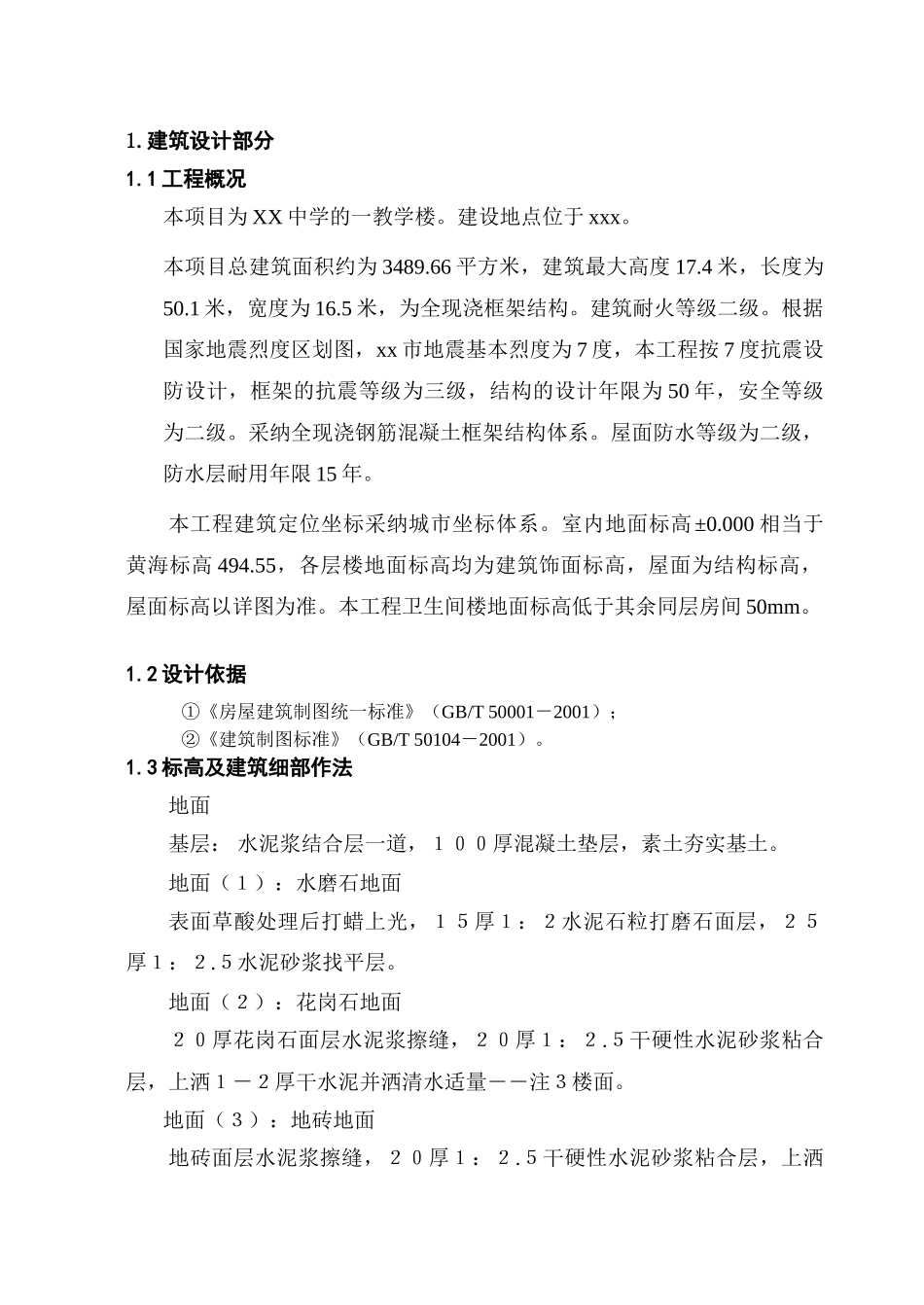

1.建筑设计部分1.1 工程概况本项目为 XX 中学的一教学楼。建设地点位于 xxx。本项目总建筑面积约为 3489.66 平方米，建筑最大高度 17.4 米，长度为50.1 米，宽度为 16.5 米，为全现浇框架结构。建筑耐火等级二级。根据国家地震烈度区划图，xx 市地震基本烈度为 7 度，本工程按 7 度抗震设防设计，框架的抗震等级为三级，结构的设计年限为 50 年，安全等级为二级。采纳全现浇钢筋混凝土框架结构体系。屋面防水等级为二级，防水层耐用年限 15 年。本工程建筑定位坐标采纳城市坐标体系。室内地面标高±0.000 相当于黄海标高 494.55，各层楼地面标高均为建筑饰面标高，屋面为结构标高，屋面标高以详图为准。本工程卫生间楼地面标高低于其余同层房间 50mm。1.2 设计依据 ①《房屋建筑制图统一标准》（GB/T 50001－2001）；②《建筑制图标准》（GB/T 50104－2001）。1.3 标高及建筑细部作法地面基层： 水泥浆结合层一道，１００厚混凝土垫层，素土夯实基土。地面（１）：水磨石地面表面草酸处理后打蜡上光，１５厚１：２水泥石粒打磨石面层，２５厚１：２.５水泥砂浆找平层。地面（２）：花岗石地面２０厚花岗石面层水泥浆擦缝，２０厚１：２.５干硬性水泥砂浆粘合层，上洒１－２厚干水泥并洒清水适量――注３楼面。地面（３）：地砖地面地砖面层水泥浆擦缝，２０厚１：２.５干硬性水泥砂浆粘合层，上洒１－２厚干水泥并洒清水适量，改性沥清一布四涂防水层。楼面楼面（１）：水磨石楼面表面草酸处理后打蜡上光，１５厚１：２水泥石粒打磨石面层，２５厚１：２.５水泥砂浆找平层，水泥浆结合层一道，结构层。楼面（２）：地砖楼面砖面层水泥浆擦缝，２０厚１：２.５干硬性水泥砂浆粘合层，上洒１－２厚干水泥并洒清水适量，改性沥清一布四涂防水层，１：２.５水泥砂浆找坡层，最薄处２０厚，水泥浆结合层一道，结构层。楼面（３）：花岗石楼面２０厚花岗石面层水泥浆擦缝，２０厚１：２.５干硬性水泥砂浆粘合层，上洒１－２厚干水泥并洒清水适量。内墙内墙（１）：涂料内墙面喷白色内墙涂料两道，２０厚混合砂浆分层赶平，填充墙内墙（２）：瓷砖内墙面５厚瓷砖面层，８厚１：１.５水泥砂浆结合层，１２厚１：３水泥砂浆打底扫毛，填充墙。顶棚顶（１）：涂料顶棚喷白色涂料两道，１５厚混合砂浆分层赶平，结构层踢脚踢（１）：水磨石踢脚板表面草酸处理后打蜡上光，１０厚１：２水泥石粒打磨石面层，浆结合层一道，８厚１...
