用断路器组成的cb级atse问题研究

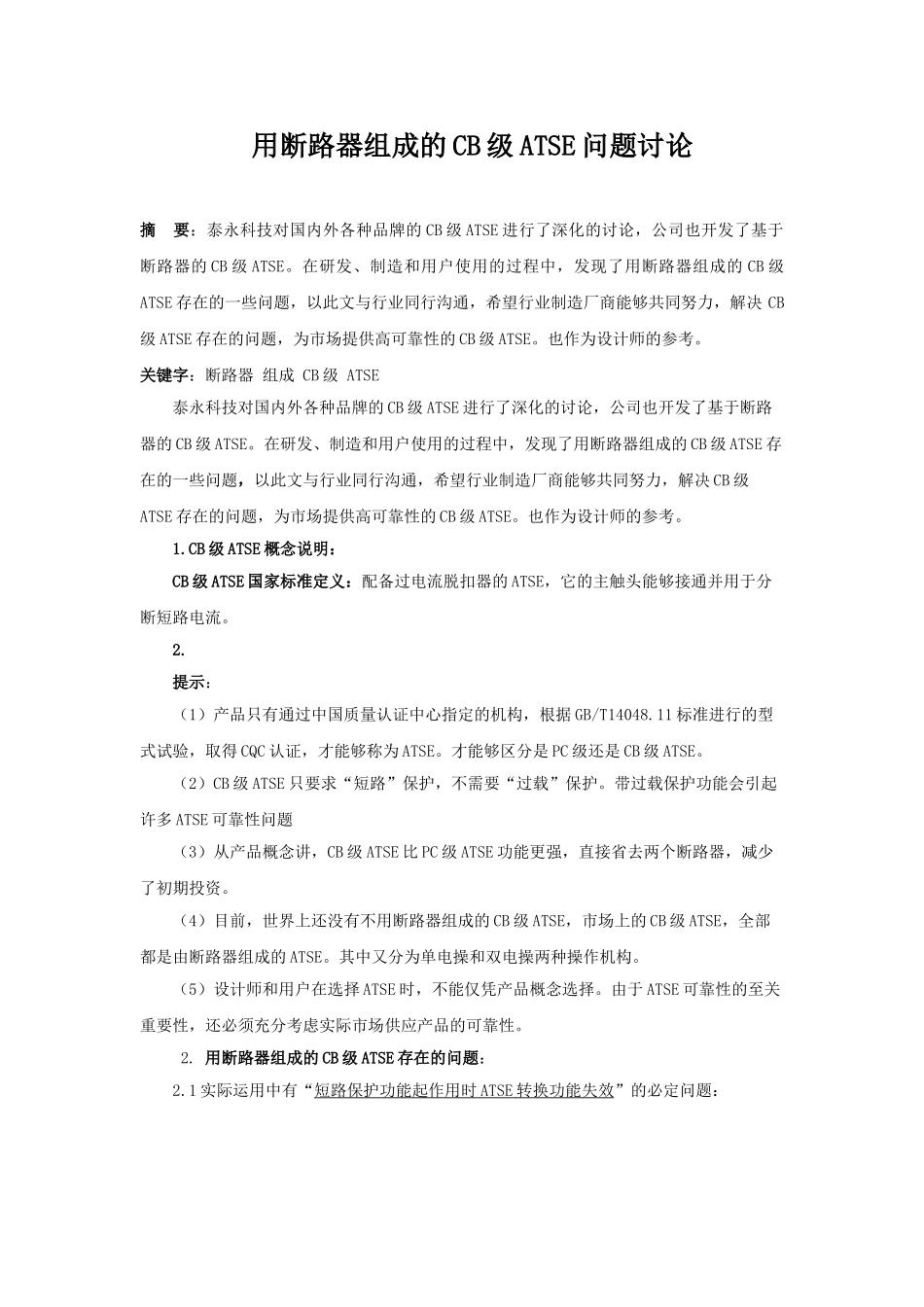

用断路器组成的 CB 级 ATSE 问题讨论摘 要：泰永科技对国内外各种品牌的 CB 级 ATSE 进行了深化的讨论，公司也开发了基于断路器的 CB 级 ATSE。在研发、制造和用户使用的过程中，发现了用断路器组成的 CB 级ATSE 存在的一些问题，以此文与行业同行沟通，希望行业制造厂商能够共同努力，解决 CB级 ATSE 存在的问题，为市场提供高可靠性的 CB 级 ATSE。也作为设计师的参考。关键字：断路器 组成 CB 级 ATSE 泰永科技对国内外各种品牌的 CB 级 ATSE 进行了深化的讨论，公司也开发了基于断路器的 CB 级 ATSE。在研发、制造和用户使用的过程中，发现了用断路器组成的 CB 级 ATSE 存在的一些问题，以此文与行业同行沟通，希望行业制造厂商能够共同努力，解决 CB 级ATSE 存在的问题，为市场提供高可靠性的 CB 级 ATSE。也作为设计师的参考。 1.CB 级 ATSE 概念说明： CB 级 ATSE 国家标准定义：配备过电流脱扣器的 ATSE，它的主触头能够接通并用于分断短路电流。 2. 提示： （1）产品只有通过中国质量认证中心指定的机构，根据 GB/T14048.11 标准进行的型式试验，取得 CQC 认证，才能够称为 ATSE。才能够区分是 PC 级还是 CB 级 ATSE。 （2）CB 级 ATSE 只要求“短路”保护，不需要“过载”保护。带过载保护功能会引起许多 ATSE 可靠性问题 （3）从产品概念讲，CB 级 ATSE 比 PC 级 ATSE 功能更强，直接省去两个断路器，减少了初期投资。 （4）目前，世界上还没有不用断路器组成的 CB 级 ATSE，市场上的 CB 级 ATSE，全部都是由断路器组成的 ATSE。其中又分为单电操和双电操两种操作机构。 （5）设计师和用户在选择 ATSE 时，不能仅凭产品概念选择。由于 ATSE 可靠性的至关重要性，还必须充分考虑实际市场供应产品的可靠性。 2. 用断路器组成的 CB 级 ATSE 存在的问题： 2.1 实际运用中有“短路保护功能起作用时 ATSE 转换功能失效 ”的必定问题： 说明：假如因为任何原因，出现短路，CB 级 ATSE 的断路器脱扣，切断负载电源，但控制器监测不到电源故障，所以，此时 CB 级 ATSE 将断开所有负载的电源，需要人工专门操作才能恢复供电。假如是多个重要负载，用 CB 级 ATSE 将会导致因为一个负载故障导致全部负责断电的问题。美国 UL1008 规定：在 CB 级 ATSE 产品上面必须注明，假如保护功能起作用，转换功能将失效。 2.2 用...
