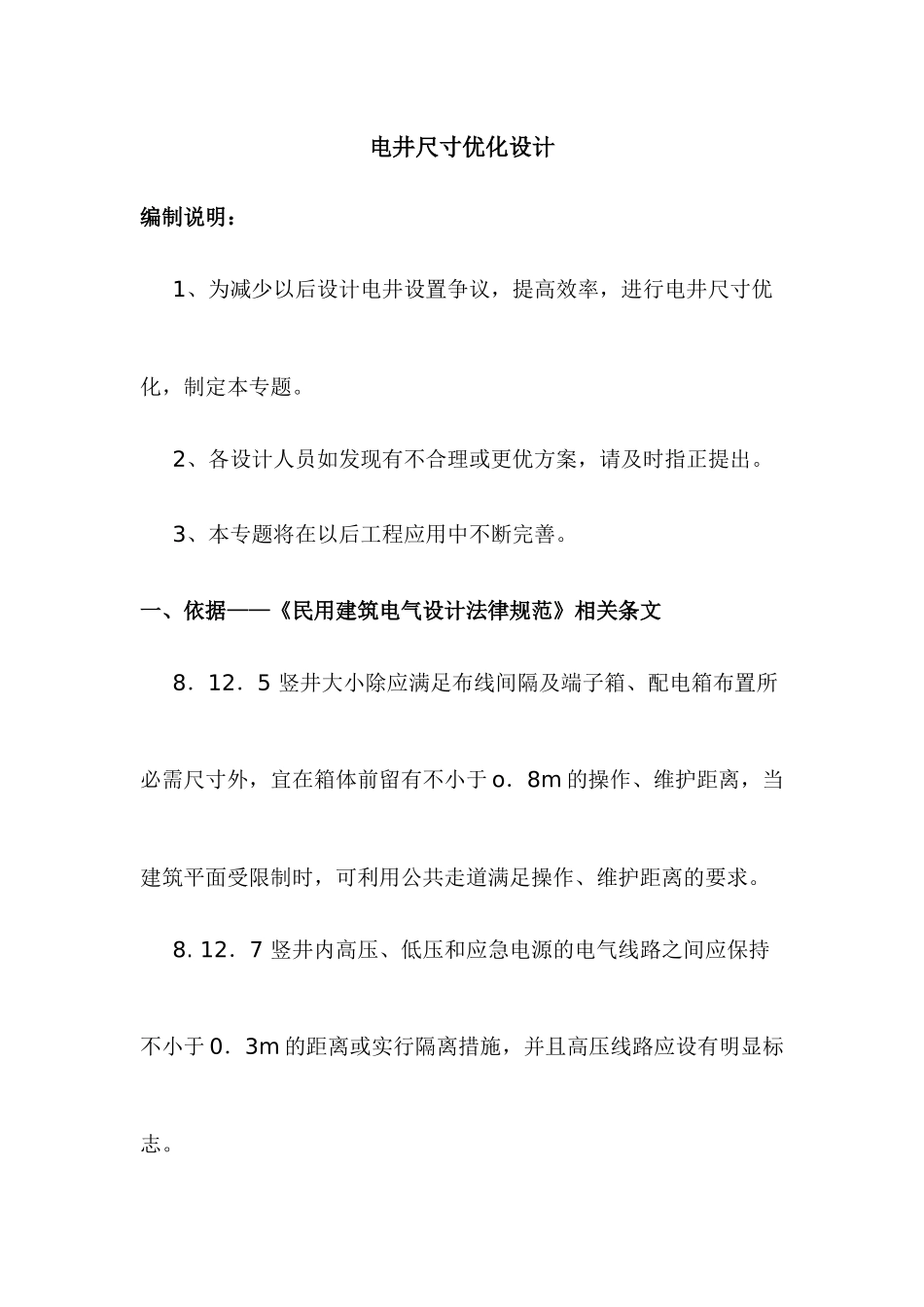

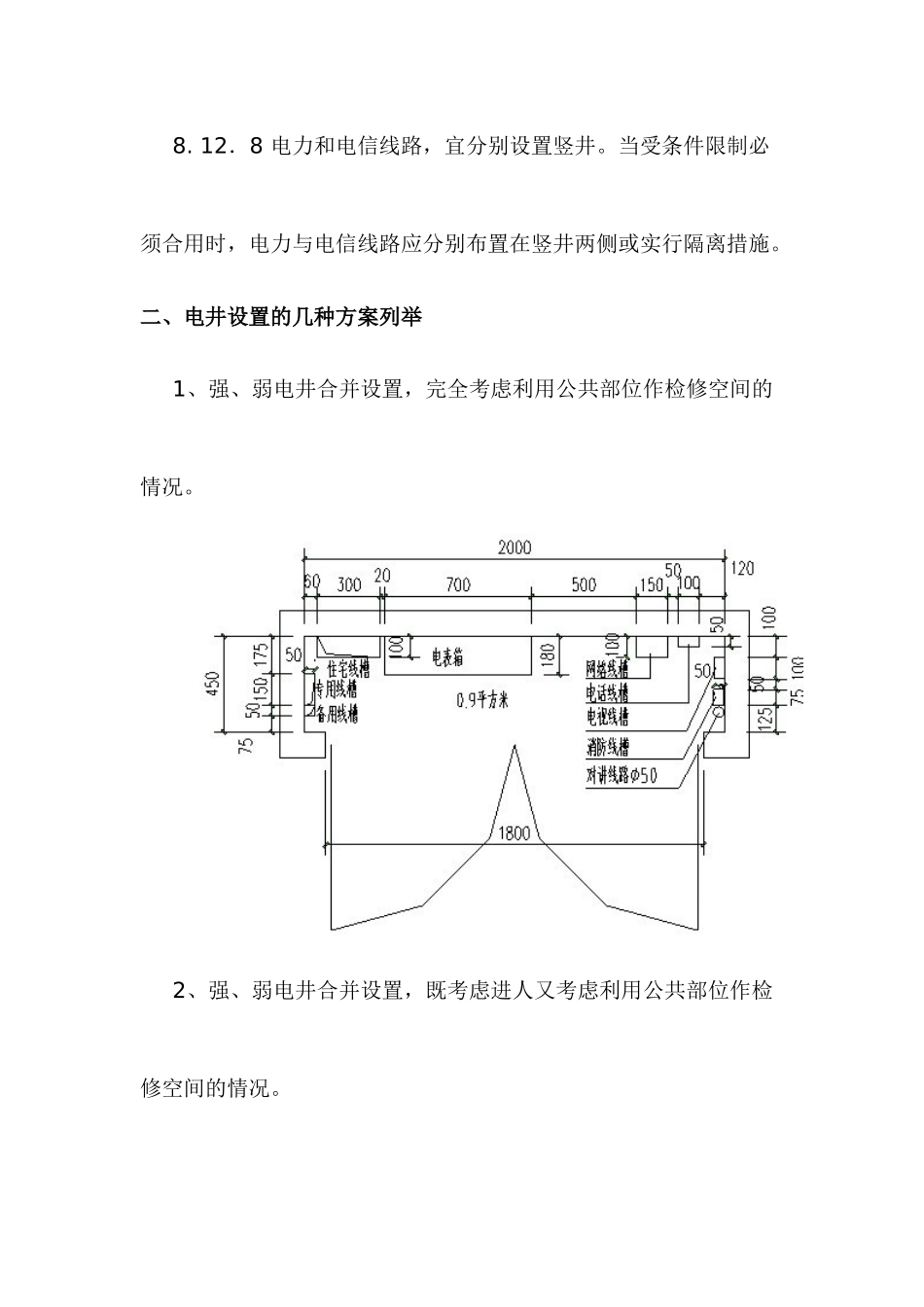

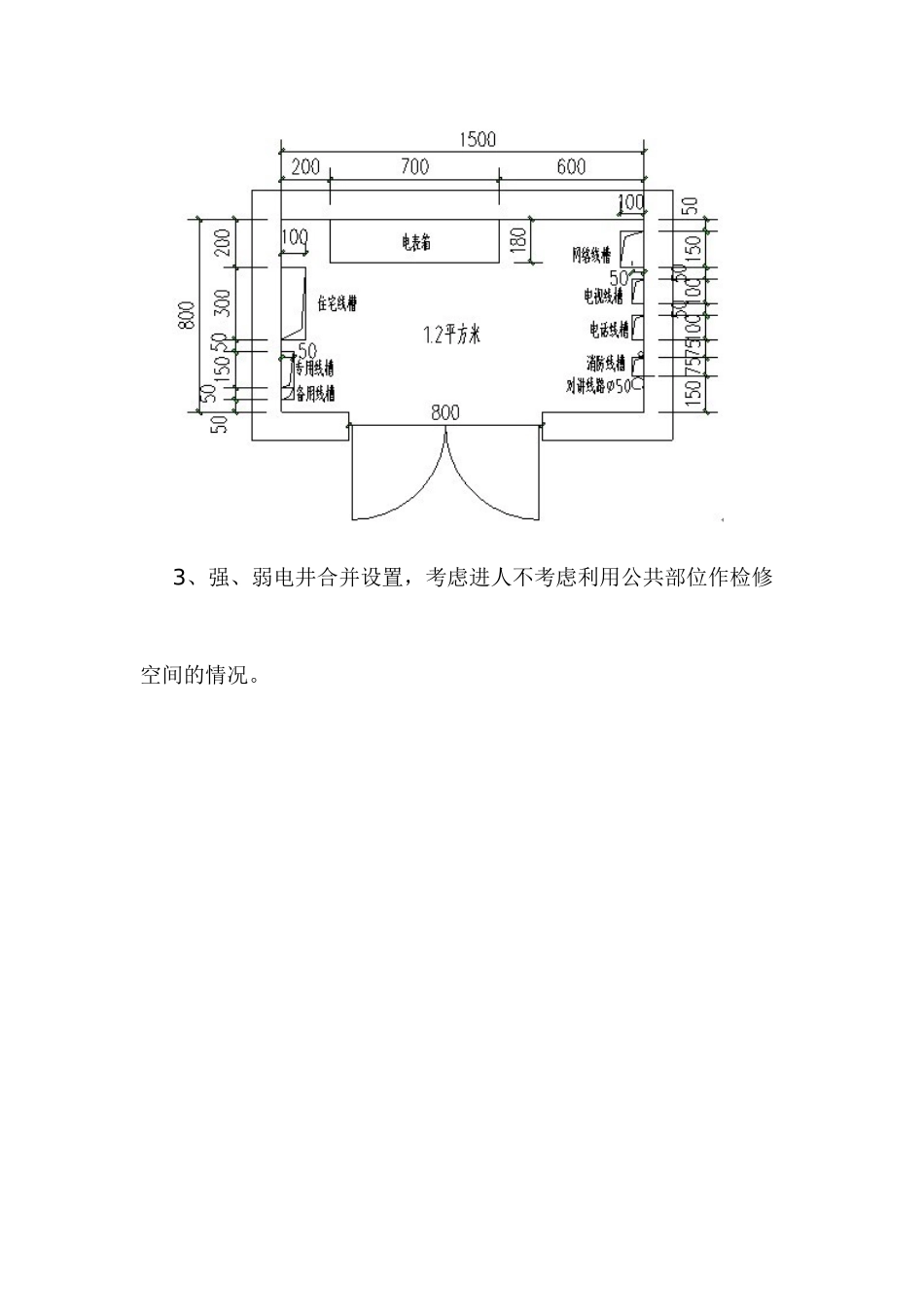

电井尺寸优化设计编制说明：1、为减少以后设计电井设置争议，提高效率，进行电井尺寸优化，制定本专题。2、各设计人员如发现有不合理或更优方案，请及时指正提出。3、本专题将在以后工程应用中不断完善。一、依据——《民用建筑电气设计法律规范》相关条文8．12．5 竖井大小除应满足布线间隔及端子箱、配电箱布置所必需尺寸外，宜在箱体前留有不小于 o．8m 的操作、维护距离，当建筑平面受限制时，可利用公共走道满足操作、维护距离的要求。8. 12．7 竖井内高压、低压和应急电源的电气线路之间应保持不小于 0．3m 的距离或实行隔离措施，并且高压线路应设有明显标志。8. 12．8 电力和电信线路，宜分别设置竖井。当受条件限制必须合用时，电力与电信线路应分别布置在竖井两侧或实行隔离措施。二、电井设置的几种方案列举1、强、弱电井合并设置，完全考虑利用公共部位作检修空间的情况。2、强、弱电井合并设置，既考虑进人又考虑利用公共部位作检修空间的情况。3、强、弱电井合并设置，考虑进人不考虑利用公共部位作检修空间的情况。 4、强、弱电分开设置，考虑利用公共部位作检修空间的情况。三、结论：1、电井应结合建筑平面布置设置，但不应小于上述尺寸。2、实行第 1 种和第 4 种布置电井面积最小，应优先选用。四、附注：1、电表箱按 12 位考虑，其尺寸为 700*1100*180（宽*高*厚）。2、住宅电源线槽为 300*100，专用线槽为 150*100,备用线槽为 50*50,电话、电视线槽均为 100*50，网络线槽为 150*100，消防线槽为 75*50。3、上述几种方案只适用于一般高层住宅建筑。Ref:
