电力电子课程设计

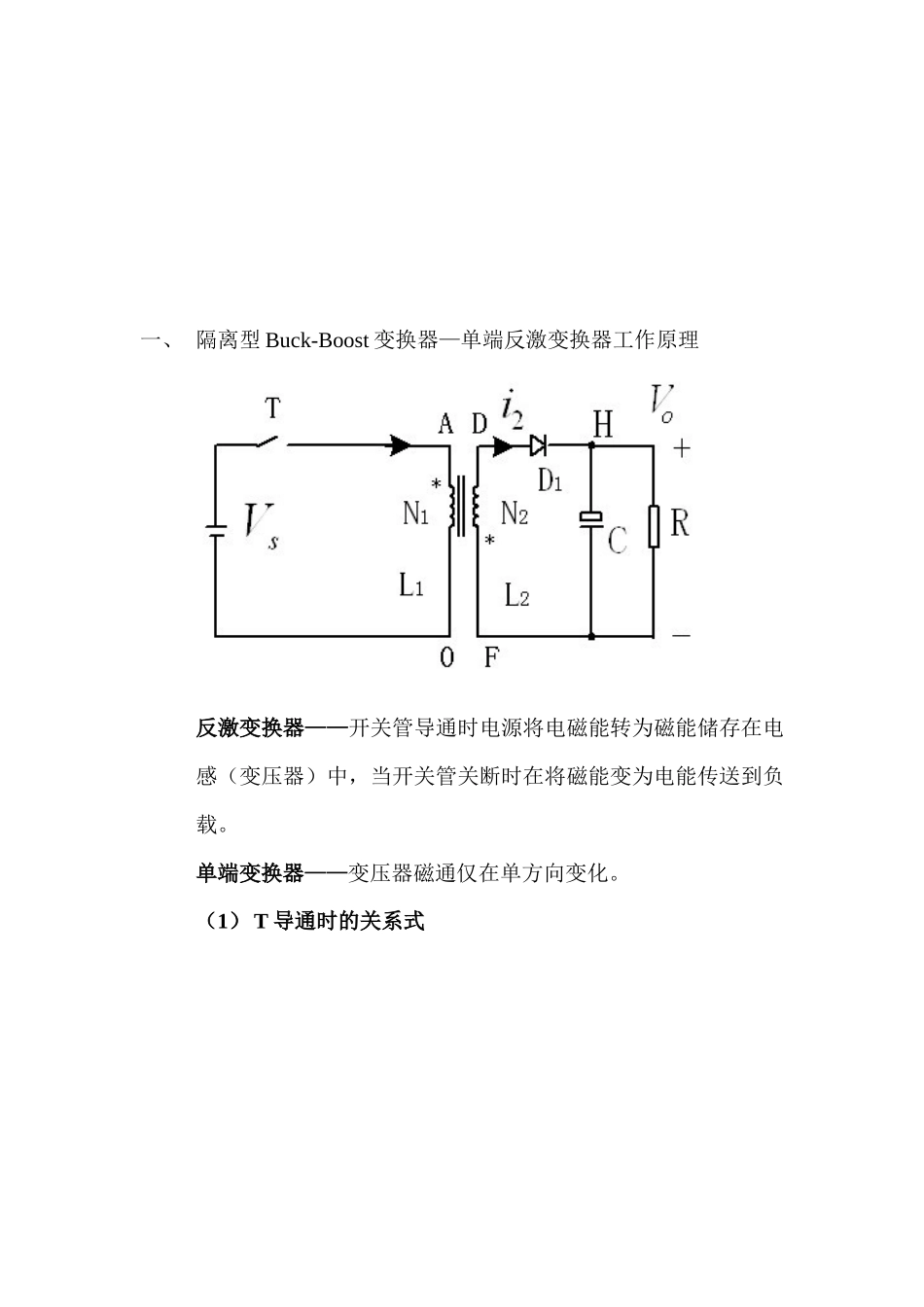

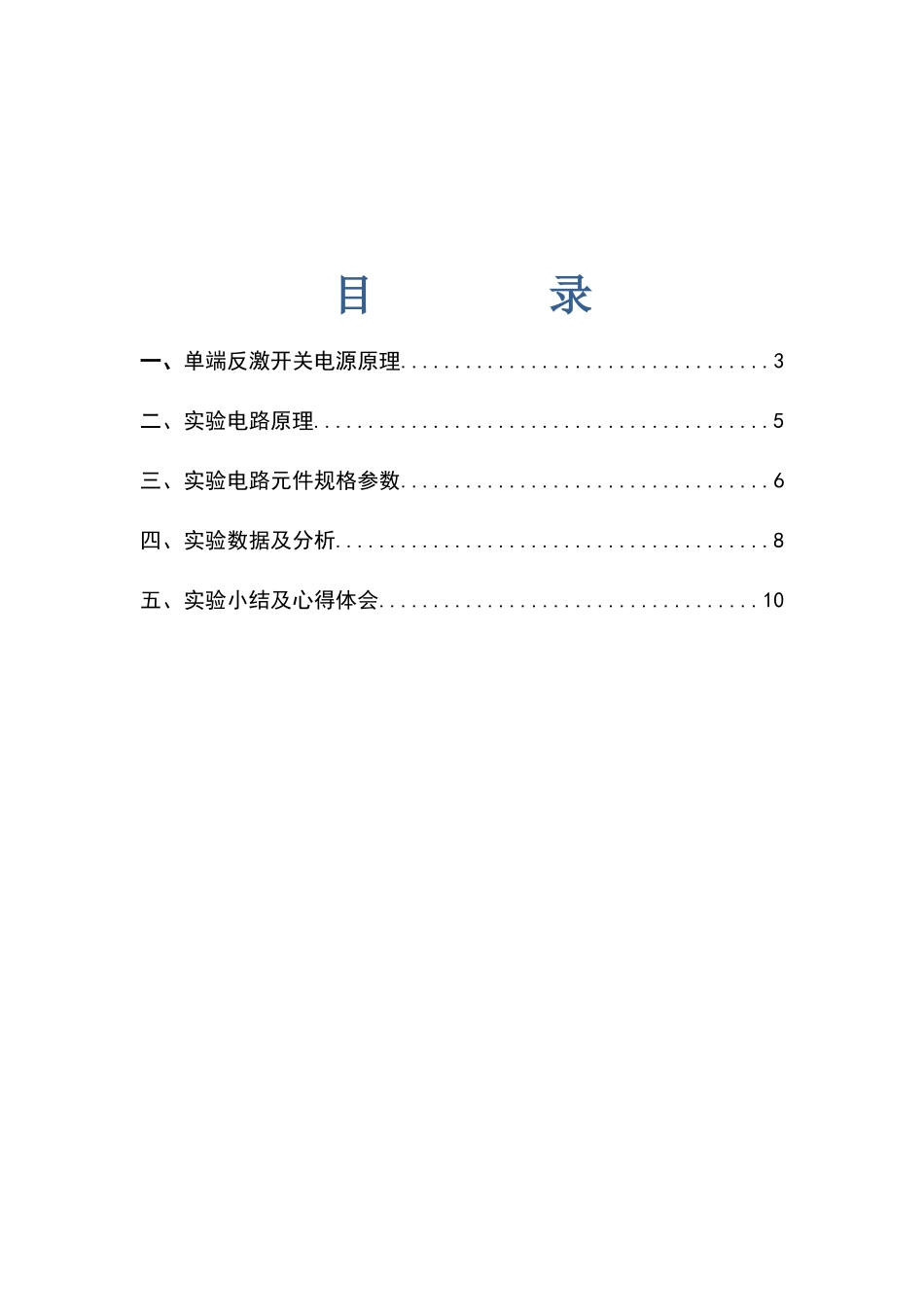

--学 号 专业班号 姓 名 日 期 报告成绩 目 录一、单端反激开关电源原理..................................3二、实验电路原理..........................................5三、实验电路元件规格参数..................................6四、实验数据及分析........................................8五、实验小结及心得体会...................................10一、 隔离型 Buck-Boost 变换器—单端反激变换器工作原理反激变换器——开关管导通时电源将电磁能转为磁能储存在电感（变压器）中，当开关管关断时在将磁能变为电能传送到负载。单端变换器——变压器磁通仅在单方向变化。（1） T 导通时的关系式N1 同名端为正，D1截止，T on=D T s ，V s=Lsd i1dt =N 1d∅dt△i1=V sL1D T s，△∅= V sN1D T s 因此：有i1max=i10+△i1=i10+V sL1D T s，∅m=∅0+ V sN1D T s（2）T 关断时的关系式（3）综合通、断两种情况的关系式• 在 T 阻断期结束，T 再次开始导通的瞬间，电流从 N2 的转到N1绕组的电流初值为 i10 ，所以i10=i2min⁡N2N1• 稳态运行时在一个周期 TS中增加的磁通应等于减少的磁通量 ，所以得到输出直流电压平均值 V 0= N2N1D1−D V s•N1绕组最大电流i1max⁡=V 0I 0V s D + V s2 L1D T s=N 2N 1I 01−D + V s2 L1DT s二、 本实验电路工作原理实验电路图1234ABCD4321DCBAC322u/400VC547u 25VC10220u 25VC9470u 16VR2100K 1WR1200K1/2WR39.1 1/4WR662 1/4WR55.1 1/4WR9100 1/2WIN4148D3D2HER105HER203D4D5*IN58191234BR11A400VF1A/250VU3NEC2501Rt10***TC4222 1KVC70.1u 63VL23.3uHVZ3.9V 0.5WC61000P 1KV220VAC5VDC167、38910、 、54GND1GND2GND2单端反激开关电源原理图132TOP223Y电路原理：（1）输入端的保险丝用来防止短路故障（2） 负温度热敏电阻用来平衡工作过程中温度升高所造成的电阻升高。（3） 简单的二极管整流桥用来将输入的沟通信号转化为直流方波。（4） 直流方波经过变压器之后，与副边 1 成单端反激变换器，并且通过闭环控制，将输出电压与给定电压进行比较，比较输出信号用来控制光耦，从而控制开关管的开断。（5） 同时，直流方波经过变压器之后，与副边 2 所得方波，经过光耦触发电路控制，并作为触发电压信号驱动开关管，使单端反激变换器工作。（6） 电容以及电感可以起到滤波稳压的作用。（注：输出纹波原来不...
