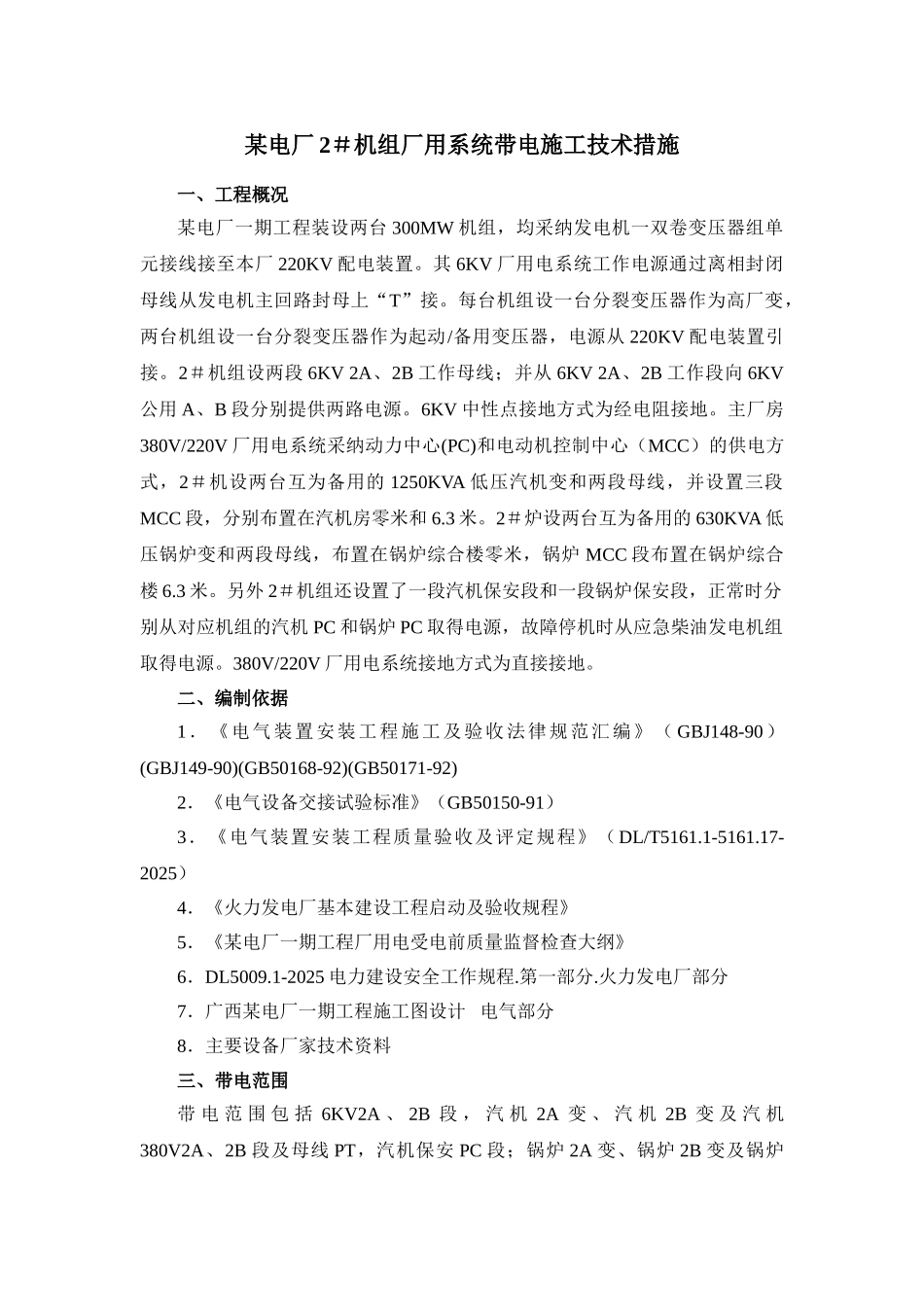

某电厂 2＃机组厂用系统带电施工技术措施一、工程概况某电厂一期工程装设两台 300MW 机组，均采纳发电机一双卷变压器组单元接线接至本厂 220KV 配电装置。其 6KV 厂用电系统工作电源通过离相封闭母线从发电机主回路封母上“T”接。每台机组设一台分裂变压器作为高厂变，两台机组设一台分裂变压器作为起动/备用变压器，电源从 220KV 配电装置引接。2＃机组设两段 6KV 2A、2B 工作母线；并从 6KV 2A、2B 工作段向 6KV公用 A、B 段分别提供两路电源。6KV 中性点接地方式为经电阻接地。主厂房380V/220V 厂用电系统采纳动力中心(PC)和电动机控制中心（MCC）的供电方式，2＃机设两台互为备用的 1250KVA 低压汽机变和两段母线，并设置三段MCC 段，分别布置在汽机房零米和 6.3 米。2＃炉设两台互为备用的 630KVA 低压锅炉变和两段母线，布置在锅炉综合楼零米，锅炉 MCC 段布置在锅炉综合楼 6.3 米。另外 2＃机组还设置了一段汽机保安段和一段锅炉保安段，正常时分别从对应机组的汽机 PC 和锅炉 PC 取得电源，故障停机时从应急柴油发电机组取得电源。380V/220V 厂用电系统接地方式为直接接地。二、编制依据1．《电气装置安装工程施工及验收法律规范汇编》（ GBJ148-90）(GBJ149-90)(GB50168-92)(GB50171-92)2．《电气设备交接试验标准》（GB50150-91）3．《电气装置安装工程质量验收及评定规程》（DL/T5161.1-5161.17-2025）4．《火力发电厂基本建设工程启动及验收规程》5．《某电厂一期工程厂用电受电前质量监督检查大纲》6．DL5009.1-2025 电力建设安全工作规程.第一部分.火力发电厂部分7．广西某电厂一期工程施工图设计 电气部分8．主要设备厂家技术资料三、带电范围带 电 范 围 包 括 6KV2A 、 2B 段 ， 汽 机 2A 变 、 汽 机 2B 变 及 汽 机380V2A、2B 段及母线 PT，汽机保安 PC 段；锅炉 2A 变、锅炉 2B 变及锅炉380V2A、2B 段及母线 PT，锅炉保安 PC 段；2＃照明变；电除尘 2A 变、电除尘 2B 变及电除尘 380V2A、2B 段及母线 PT。四、带电方案本次带电经启/备变低压侧通过共箱封闭母线引至 2＃机组厂用系统6KV2A、2B 段母线，然后由汽机 2A 低厂变、送至汽机 380V2A 母线及 PT、汽机 2B 低厂变送至汽机 380V2B 段母线及 PT，锅炉 2A 低厂变送至锅炉 380V2A段母线及 PT，锅炉 2B 低厂变送至锅炉 380V2B 段及母线 PT，2＃照明变送至380V 照明...
