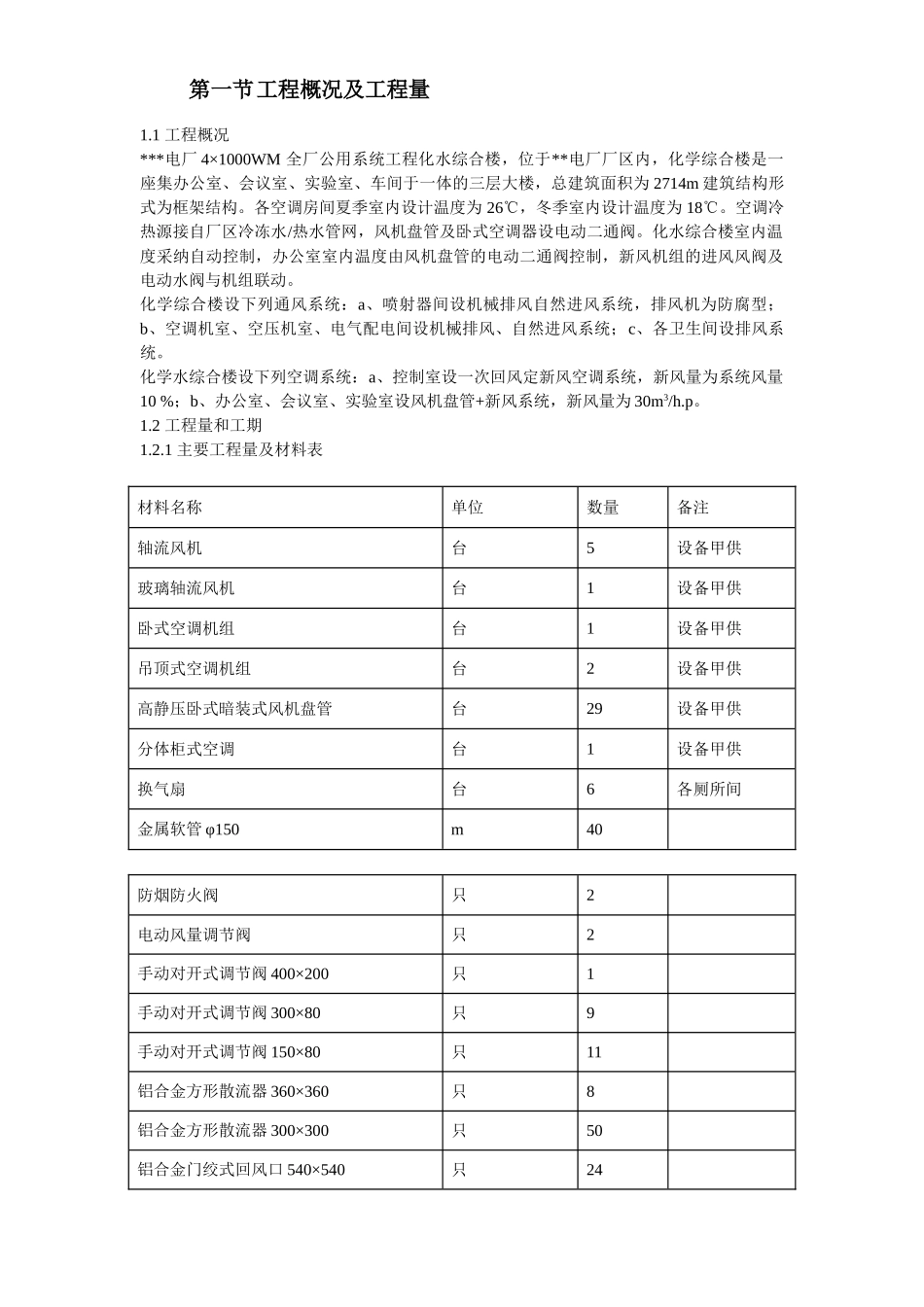

目录：第 1 节 工程概况及工程量第 2 节 编制依据第 3 节 作业前必须具备的条件和应作的准备第 4 节 作业程序、方法和内容第 5 节 作业过程中对控制点的设置和质量标准第 6 节 作业的环境条件和安全要求第 7 节 附录某电厂化学综合楼通风空调施工方案第一节工程概况及工程量1.1 工程概况 ***电厂 4×1000WM 全厂公用系统工程化水综合楼，位于**电厂厂区内，化学综合楼是一座集办公室、会议室、实验室、车间于一体的三层大楼，总建筑面积为 2714m 建筑结构形式为框架结构。各空调房间夏季室内设计温度为 26℃，冬季室内设计温度为 18℃。空调冷热源接自厂区冷冻水/热水管网，风机盘管及卧式空调器设电动二通阀。化水综合楼室内温度采纳自动控制，办公室室内温度由风机盘管的电动二通阀控制，新风机组的进风风阀及电动水阀与机组联动。 化学综合楼设下列通风系统：a、喷射器间设机械排风自然进风系统，排风机为防腐型；b、空调机室、空压机室、电气配电间设机械排风、自然进风系统；c、各卫生间设排风系统。 化学水综合楼设下列空调系统：a、控制室设一次回风定新风空调系统，新风量为系统风量10 %；b、办公室、会议室、实验室设风机盘管+新风系统，新风量为 30m3/h.p。 1.2 工程量和工期 1.2.1 主要工程量及材料表 材料名称单位数量备注轴流风机台5设备甲供玻璃轴流风机台1设备甲供卧式空调机组台1设备甲供吊顶式空调机组台2设备甲供高静压卧式暗装式风机盘管台29设备甲供分体柜式空调台1设备甲供换气扇台6各厕所间金属软管 φ150m40防烟防火阀只2电动风量调节阀只2手动对开式调节阀 400×200只1手动对开式调节阀 300×80只9手动对开式调节阀 150×80只11铝合金方形散流器 360×360只8铝合金方形散流器 300×300只50铝合金门绞式回风口 540×540只24铝合金双层百叶风口 200×150只29铝合金单层风口 1500×300只2铝合金单层风口 400×200只1不锈钢排气口 φ150只6单层防雨百叶只9内带铝合金网防雨弯头 φ404，45 度只5玻璃钢防雨弯头 φ404，45 度只1过滤排污型电子水处理仪只1业主供货Y 型水过滤器 DN50只3Y 型水过滤器 DN20只29橡胶软接管 DN50只6不锈钢波纹管 DN20组58电动二通阀 DN32只2业主供货风机盘管电动二通阀 DN20套29业主供货截止阀 DN100 法兰型只2截止阀 DN80 法兰型只4截止阀 DN65 法兰型只4截止阀 DN50 丝扣型只4截止阀 DN40 丝扣型只2铜球阀 DN50只9铜球阀...
