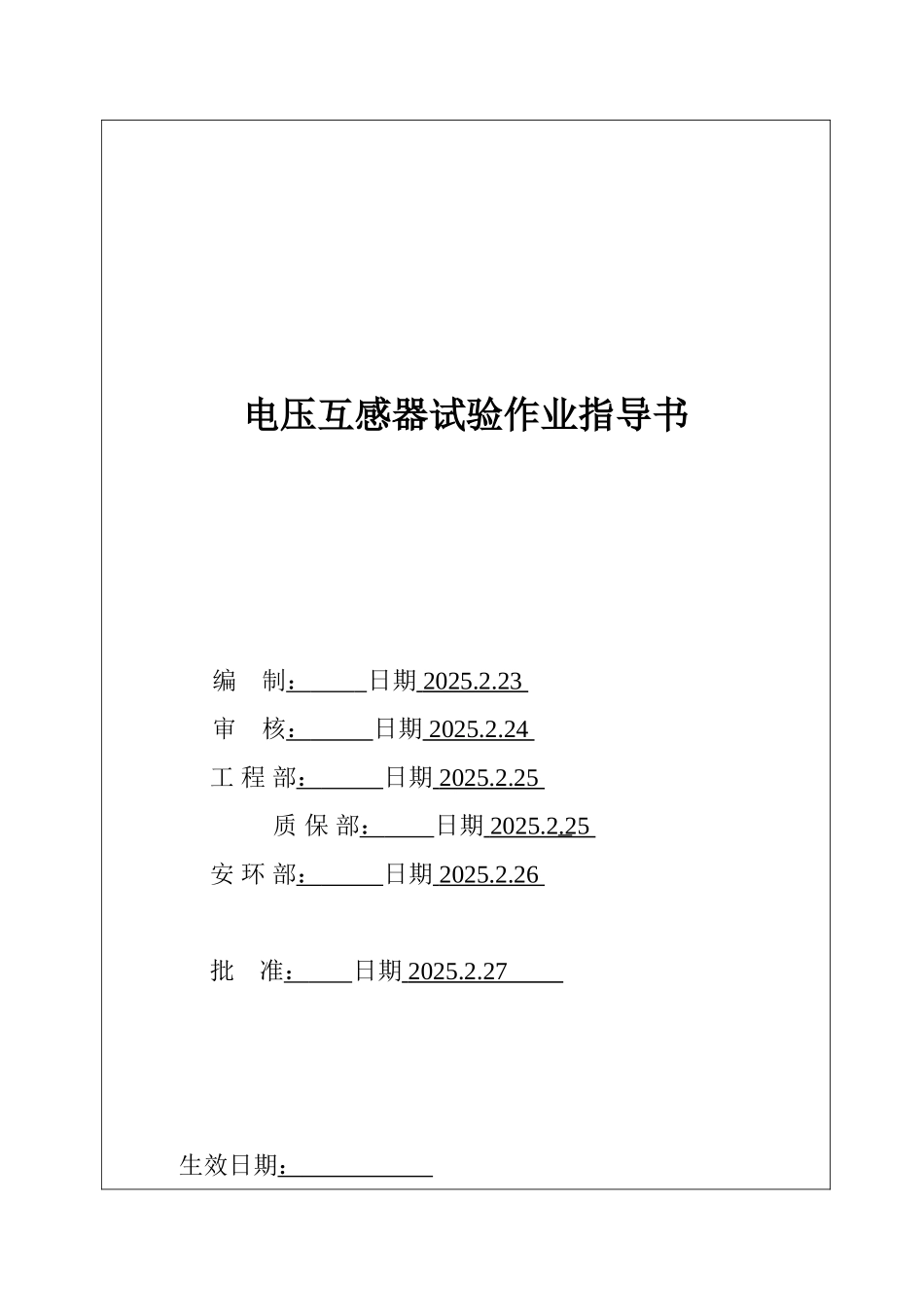

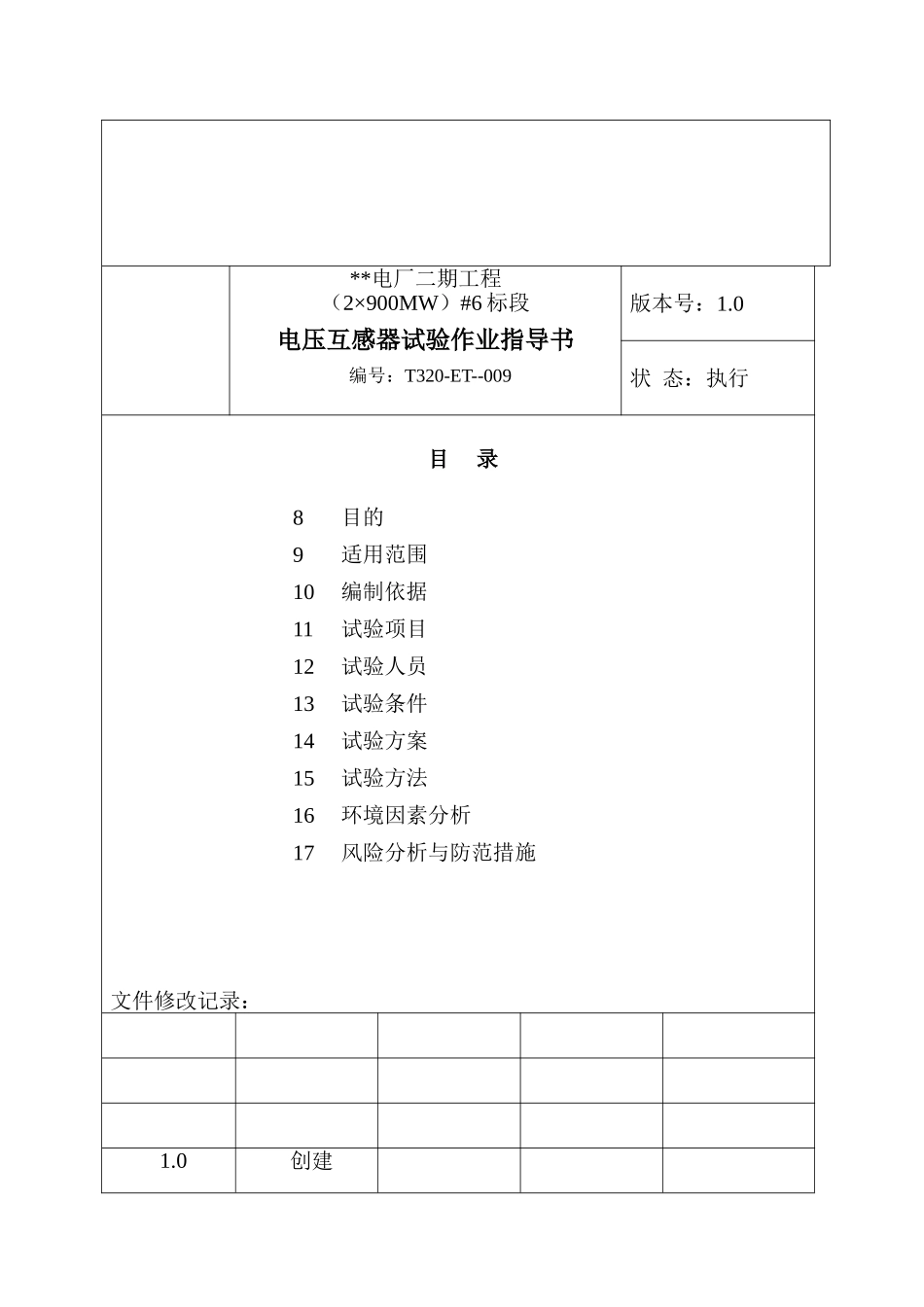

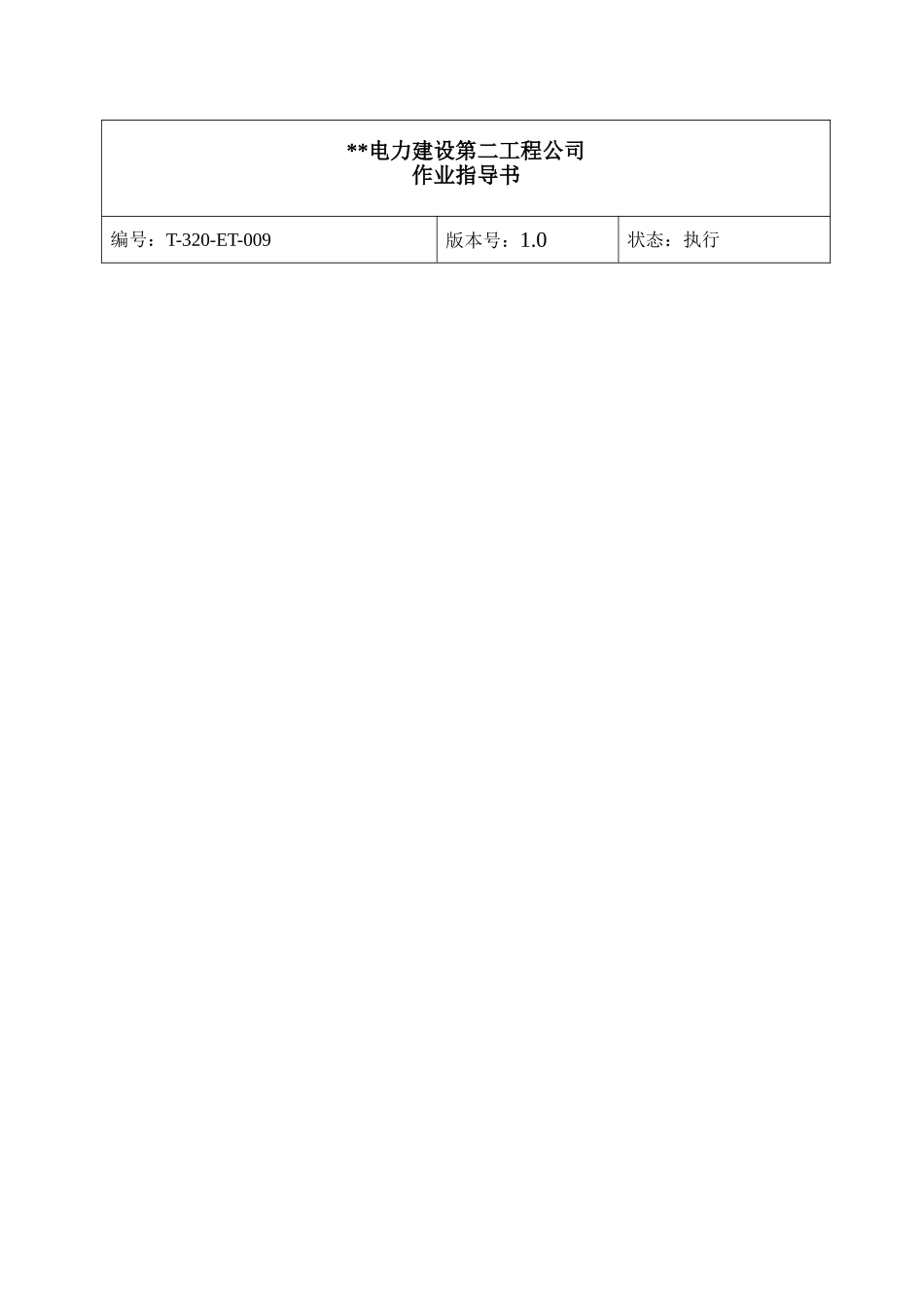

**电力建设第二工程公司作业指导书编号：T-320-ET-009版本号：1.0状态：执行电压互感器试验作业指导书编 制： 日期 2025.2.23 审 核： 日期 2025.2.24 工 程 部： 日期 2025.2.25 质 保 部： 日期 2025.2.25 安 环 部： 日期 2025.2.26 批 准： 日期 2025.2.27 生效日期： **电厂二期工程（2×900MW）#6 标段电压互感器试验作业指导书编号：T320-ET--009版本号：1.0状 态：执行目 录8目的9适用范围10编制依据11试验项目12试验人员13试验条件14试验方案15试验方法16环境因素分析17风险分析与防范措施文件修改记录：1.0创建版本号修改说明修改人审核人批准人1. 目的：为了保证**电厂二期工程（2×900MW）#6 标段电气设备安装的施工质量，确定电压互感器制造和安装质量符合有关规程规定，保证电气设备安全投运。2. 适用范围：适用于**桥电厂二期工程（2×900MW）#6 标段电压互感器交接试验。3. 编制依据：3.1 SIEMENS 施工图纸及安装手册3.2 《电力建设安全工作规程》 （火力发电厂部分）3.3《电气装置安装工程电气设备交接试验标准》 （GB50150—91）4. 试验项目：4.1.变比和极性试验4.2.绕组的直流电阻试验4.3.绕组绝缘电阻试验4.4.空载电流试验4.5.沟通耐压试验5. 试验人员：试验负责人： 1 人试验员： 3 人6. 试验条件：6.1.所有参加试验人员资质证书齐全、有效，并经过详细的技术交底。6.2.试验仪器合格有效。6.3.设备的技术文件和出厂试验报告齐全。6.4.安装工作基本完成，基础接地良好可靠。6.5.现场有可靠的施工电源。6.6.现场有足够的施工空间。7. 试验方案：见附图一。18 试验方法：18.1 变比和极性试验：8.1.1.试验接线： 电源 变比电桥 电压互感器 电压互感器变比试验接线图8.1.2.试验仪器：变比电桥8.1.3.试验步骤：a. 检查试验接线正确。使用单相接线方法。b. 根据该仪器使用要求进行操作。c. 记录额定变比及误差数据和极性。d. 记录表格：测试相计算变比实测误差接线组别A100B100C10018.1.1数据分析：测试值应与铭牌一致。18.1.2安全注意事项：电压互感器高压绕组与低压绕组要分别接到变比电桥的高压端子和低压端子，严禁接反，防止损伤仪器和试验人员。8.2. 绕组直流电阻试验：8.2.1.试验接线：按仪器使用要求将测试线接入被试绕组。8.2.2.试验仪器：单双臂电桥8.2.3.试验步骤：19 检查接线正确，按仪器的要求进行操作。20 测量一次绕组直流电阻的测试数据及当时温度...
