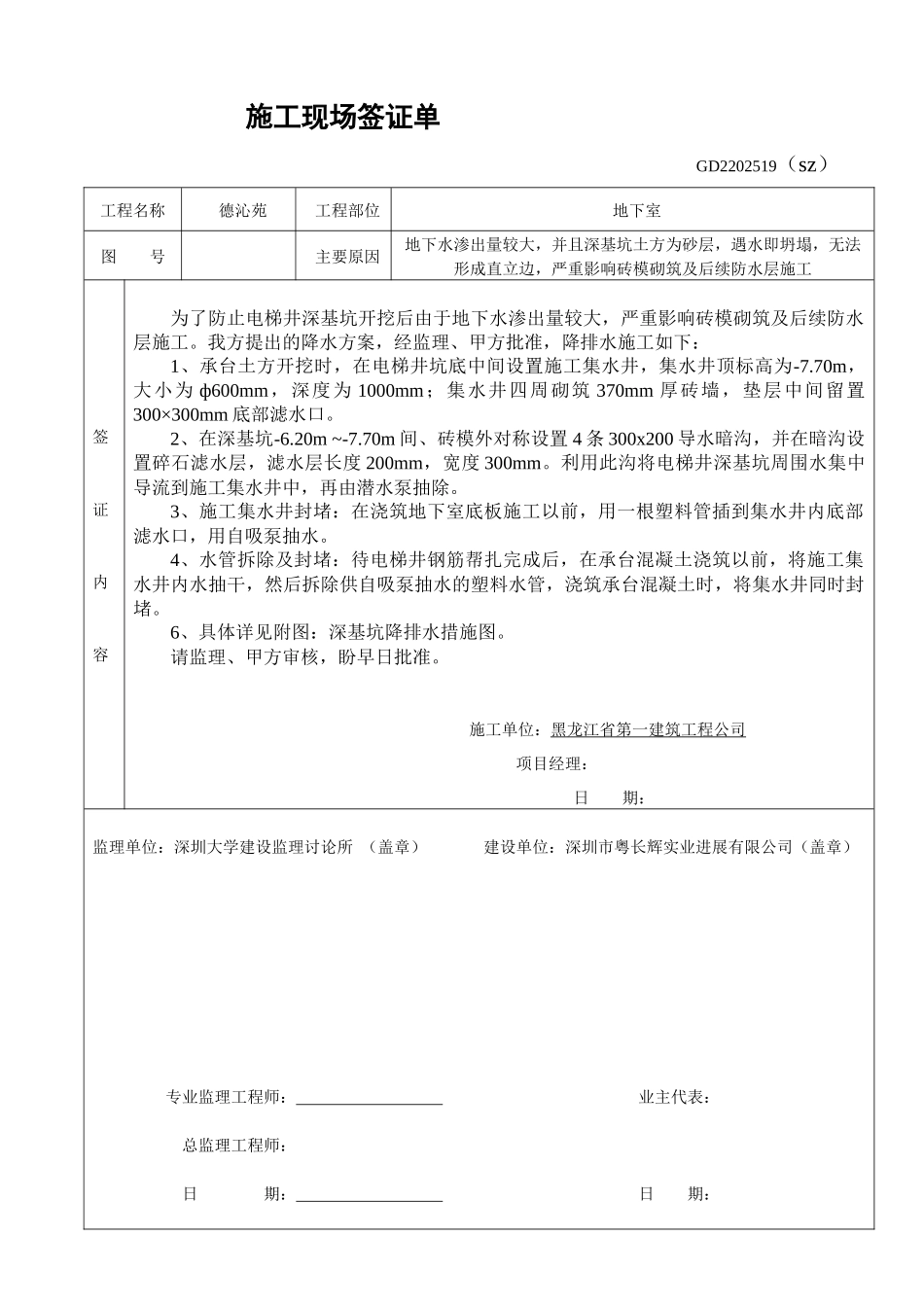

施工现场签证单 GD2202519（sz）工程名称德沁苑工程部位地下室图 号主要原因地下水渗出量较大，并且深基坑土方为砂层，遇水即坍塌，无法形成直立边，严重影响砖模砌筑及后续防水层施工签证内容为了防止电梯井深基坑开挖后由于地下水渗出量较大，严重影响砖模砌筑及后续防水层施工。我方提出的降水方案，经监理、甲方批准，降排水施工如下：1、承台土方开挖时，在电梯井坑底中间设置施工集水井，集水井顶标高为-7.70m，大小为 ф600mm，深度为 1000mm；集水井四周砌筑 370mm 厚砖墙，垫层中间留置300×300mm 底部滤水口。2、在深基坑-6.20m ~-7.70m 间、砖模外对称设置 4 条 300x200 导水暗沟，并在暗沟设置碎石滤水层，滤水层长度 200mm，宽度 300mm。利用此沟将电梯井深基坑周围水集中导流到施工集水井中，再由潜水泵抽除。3、施工集水井封堵：在浇筑地下室底板施工以前，用一根塑料管插到集水井内底部滤水口，用自吸泵抽水。4、水管拆除及封堵：待电梯井钢筋帮扎完成后，在承台混凝土浇筑以前，将施工集水井内水抽干，然后拆除供自吸泵抽水的塑料水管，浇筑承台混凝土时，将集水井同时封堵。6、具体详见附图：深基坑降排水措施图。请监理、甲方审核，盼早日批准。 施工单位：黑龙江省第一建筑工程公司 项目经理：日 期：监理单位：深圳大学建设监理讨论所 （盖章） 建设单位：深圳市粤长辉实业进展有限公司（盖章）专业监理工程师： 业主代表：总监理工程师：日 期： 日 期：深圳市建设局、深圳市档案局监制 深圳市文档服务中心印制
