电气一次设备吊装搬运施工方案

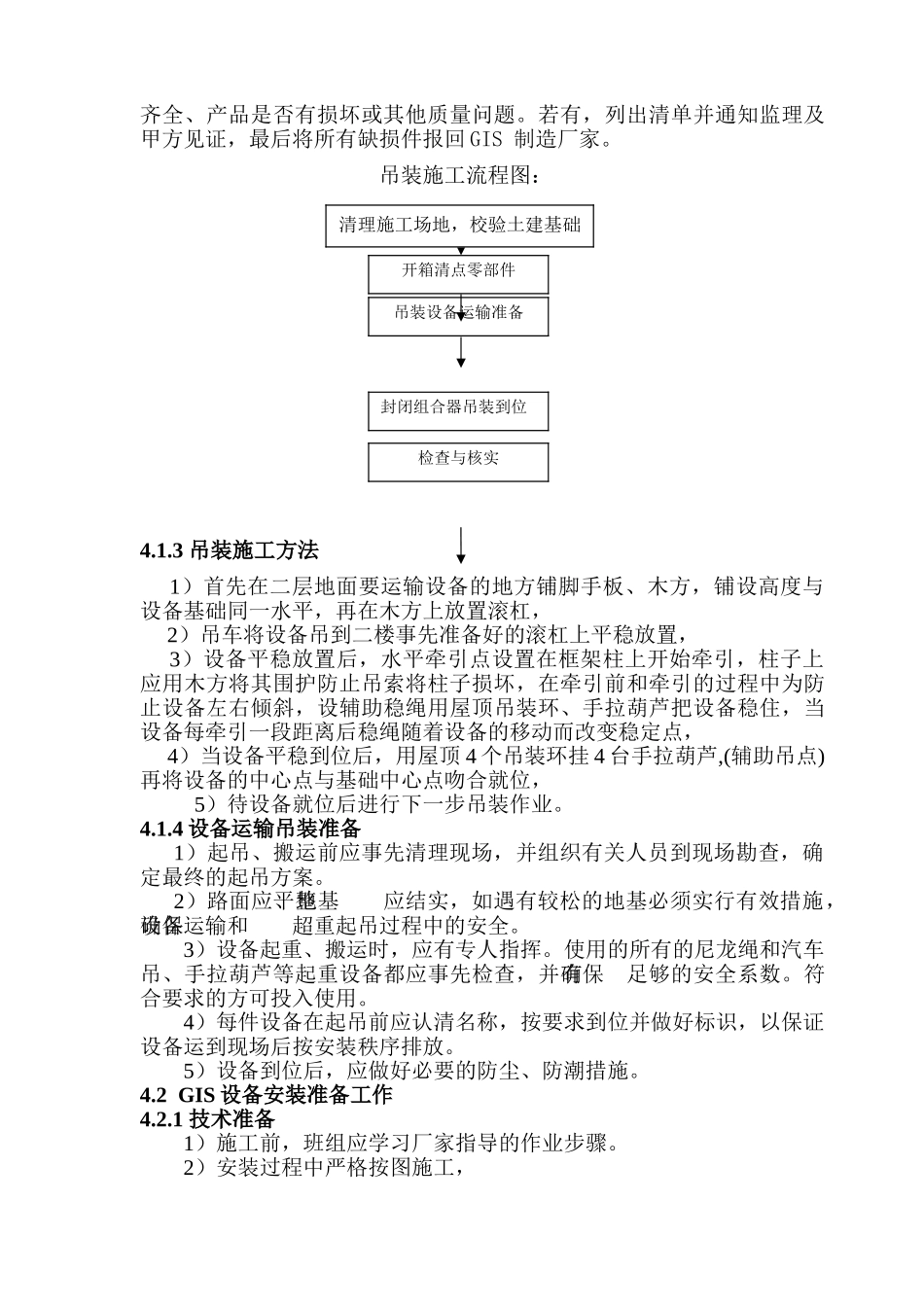

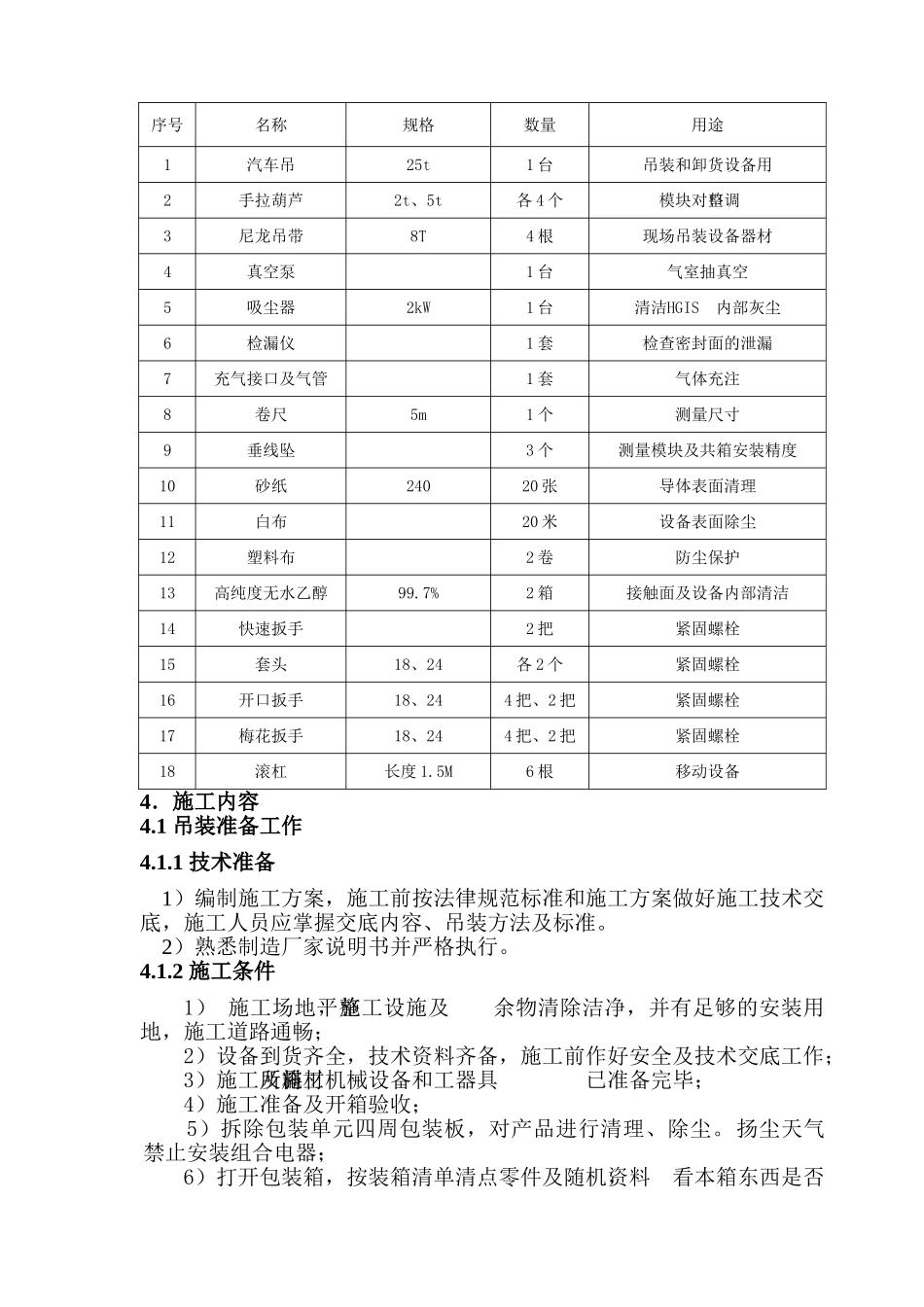

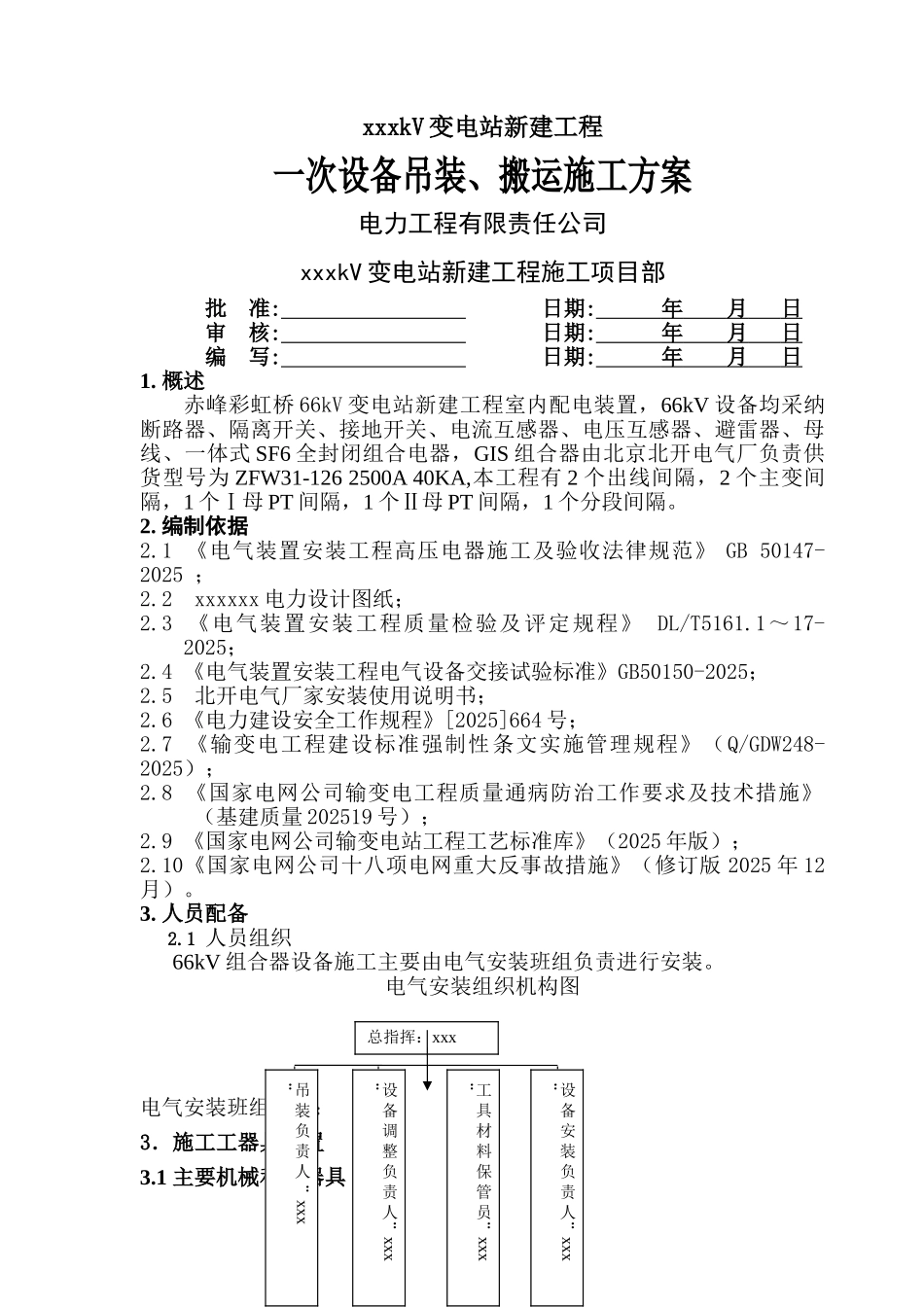

xxxkV 变电站新建工程一次设备吊装、搬运施工方案电力工程有限责任公司xxxkV 变电站新建工程施工项目部 批 准: 日期: 年 月 日 审 核: 日期: 年 月 日 编 写: 日期: 年 月 日 1. 概述赤峰彩虹桥 66kV 变电站新建工程室内配电装置，66kV 设备均采纳断路器、隔离开关、接地开关、电流互感器、电压互感器、避雷器、母线、一体式 SF6 全封闭组合电器，GIS 组合器由北京北开电气厂负责供货型号为 ZFW31-126 2500A 40KA,本工程有 2 个出线间隔，2 个主变间隔，1 个Ⅰ母 PT 间隔，1 个Ⅱ母 PT 间隔，1 个分段间隔。2. 编制依据2.1 《电气装置安装工程高压电器施工及验收法律规范》 GB 50147-2025 ；2.2 xxxxxx 电力设计图纸；2.3 《电气装置安装工程质量检验及评定规程》 DL/T5161.1～17-2025；2.4 《电气装置安装工程电气设备交接试验标准》GB50150-2025；2.5 北开电气厂家安装使用说明书；2.6 《电力建设安全工作规程》[2025]664 号；2.7 《输变电工程建设标准强制性条文实施管理规程》（Q/GDW248-2025）；2.8 《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量 202519 号）；2.9 《国家电网公司输变电站工程工艺标准库》（2025 年版）；2.10《国家电网公司十八项电网重大反事故措施》（修订版 2025 年 12月）。3. 人员配备2.1 人员组织 66kV 组合器设备施工主要由电气安装班组负责进行安装。电气安装组织机构图电气安装班组组员：3．施工工器具配置3.1 主要机械和工器具总指挥：xxx吊 装 负 责 人 ：xxx：设 备 调 整 负 责 人：xxx：工 具 材 料 保 管 员：xxx：设 备 安 装 负 责 人：xxx：序号名称规格数量用途1汽车吊25t1 台吊装和卸货设备用2手拉葫芦2t、5t各 4 个模块对口调整3尼龙吊带8T4 根现场吊装设备器材4真空泵1 台气室抽真空5吸尘器2kW1 台清洁HGIS 内部灰尘6检漏仪1 套检查密封面的泄漏7充气接口及气管1 套气体充注8卷尺5m1 个测量尺寸9垂线坠3 个测量模块及共箱安装精度10砂纸24020 张导体表面清理11白布20 米设备表面除尘12塑料布2 卷防尘保护13高纯度无水乙醇99.7%2 箱接触面及设备内部清洁14快速扳手2 把紧固螺栓15套头18、24各 2 个紧固螺栓16开口扳手18、244 把、2 把紧固螺栓17梅花扳手18、244 把、2 把紧固螺栓18滚杠长度 1.5M6 根移动设备4．施工内容4.1 吊装准备工作4.1.1 技术准...
