电气原理图小集合1

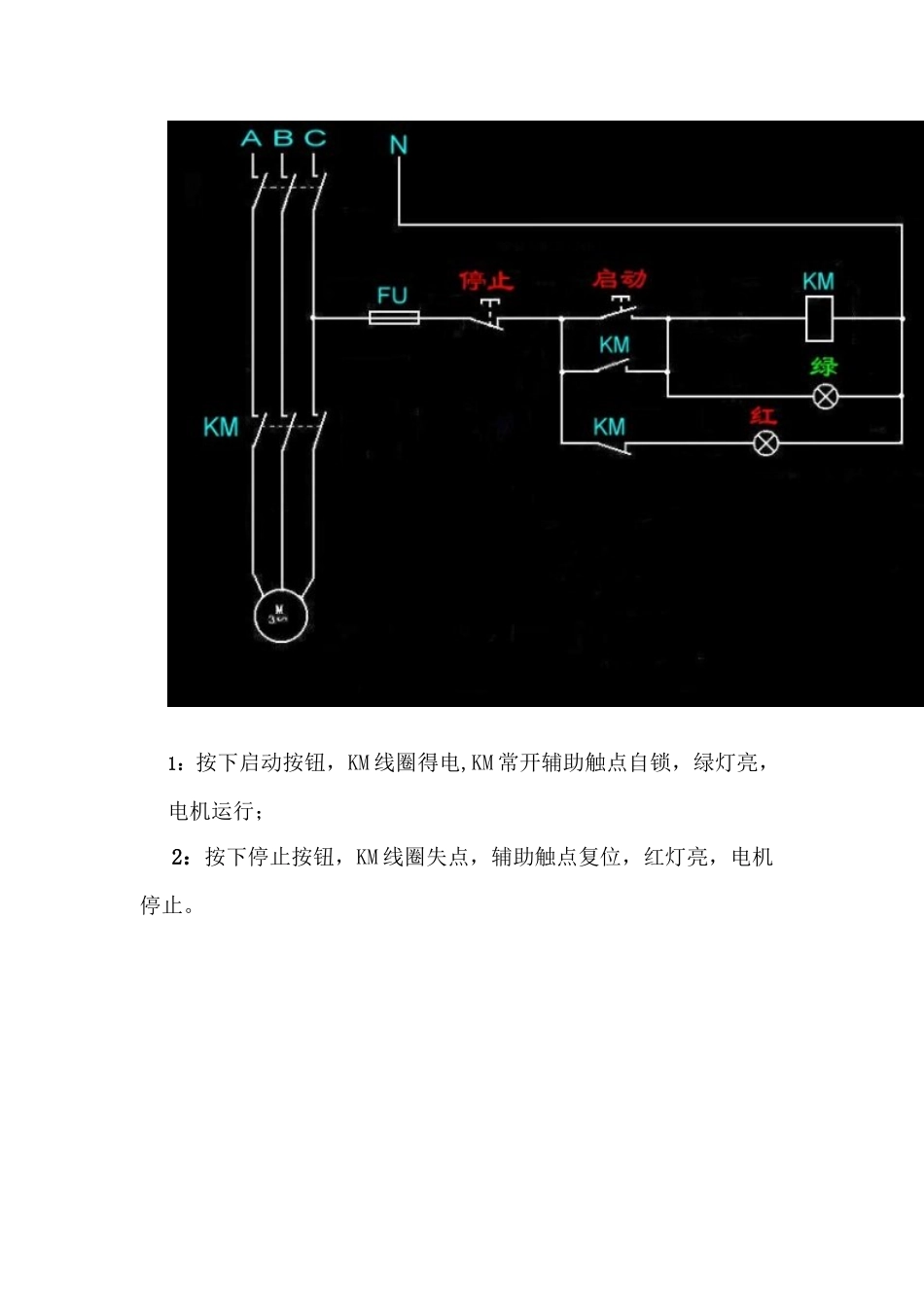

基本的直接启动控制线路1：按下启动按钮，KM 线圈得电,KM 常开辅助触点自锁，绿灯亮，电机运行；2：按下停止按钮，KM 线圈失点，辅助触点复位，红灯亮，电机停止
2 直接启动，延时停止 通过时间继电器作用，延时使回路断开
3 控制电机正反转 使用双重互锁，采纳复合按钮和 2 个接触器
将 2 个接触器的常闭辅助触点相互串联在对方回路中，安全方便，避开了短路的发生
4 顺停、逆停循环5 电机轮流循环启动6 三台电机轮流循环7 单按钮控制电机启动停止8 时间继电器控制双速电机9 定子串电阻降压启动 这个不太常用
、10 延边三角形降压启动 这个知道就行
11 星三角降压启动 星三角降压启动实物接线图 星三角降压启动原理图 星三角启动控制线路图（这个很重要，也和简单，也很有用的降压启动，一般电机大于 7
5 千瓦，为了保护电压网就应该实行降压的方式
）12 自耦降压 这也是很使用的降压启动控制线路
一般大于 40 千瓦的电机使用
