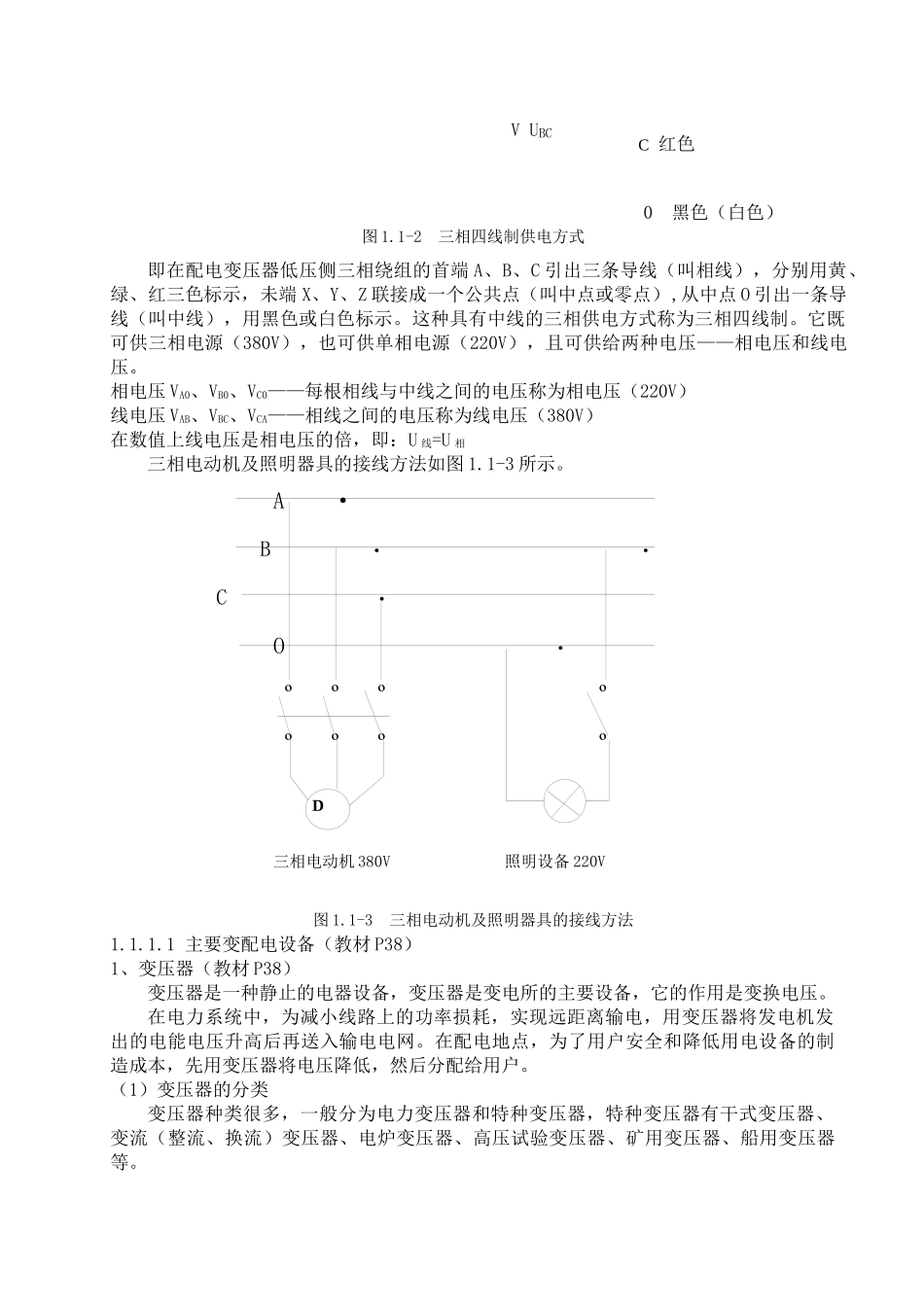

电气设备安装工程计价应用（2025）电气设备安装工程计价应用VC 发电厂工厂（用户）3.15 ～ 15.7kV 35 ～ 500kV 6 ～ 10kV 380/220V发电机 升压变压器 高压输电线 降压变压器 高压配电线 降压变压器 低压配电线发电厂 区域变电所 用户图 1.1-1 发电送电过程§1.1 电气设备安装工程基础知识1.1.1 电气设备安装基础知识（教材 P37）1、电气系统的构成（教材 P37）从发电站（或发电设备）发出的电能输送到用电设备或用电器具上的一系列装置和线路所组成的系统，称为电力系统。电气安装工程可以包括整个电力系统，也可以是系统中的一个组成部分。一般包括：变配电设备（厂房或车间变电站）；电缆；架空线路；防雷接地系统；室内配线；照明等几部分。电气系统一般由发电厂、输电线路、变电所、配电线路及用电设备构成。从发电厂到电力用户的送电过程如图 1.1-1 所示。即由发电厂中的发电机发出 3.15～15.7kV 电压通过升压变压器升到 35～500kV 电压,经过高压输电线送到区域变电所，区域变电所通过降压变压器将电压降到 6～10kV 电压，经过高压配电线送到用户中的高压配电房，再通过降压变压器将电压降到 380/220V 供用户用电。2、电压等级及线路划分（教材 P37～38）在电气安装工程中，目前我国常用的电压有500kV、330kV、220kV、110kV、35kV、10kV、6kV、380V、220V。（教材 P37 表 2.1-7）根据供电线路采纳电压的不同，可分为高压线路和低压线路两种。习惯上把 1kV 及以上的电压称为高压，1kV 以下的电压称为低压。我国规定安全电压为 36V、24V、12V 三种。6～10kV 电压用于送电距离为 10km 左右的工业与民用建筑供电，380V 电压用于民用建筑内部动力设备供电或向工业生产设备供电，220V 电压多用于向生活设备，小型生产设备及照明设备供电。在低压配电系统中应用最广泛的供电方式是三相四线制，而 380V 和 220V 电压是采纳三相四线制供电方式。如图 1.1-2 所示。 A A 黄色 UA UAB Y UB Z O B B 绿色 X C UCA V UBC 0 黑色（白色）图 1.1-2 三相四线制供电方式即在配电变压器低压侧三相绕组的首端 A、B、C 引出三条导线（叫相线），分别用黄、绿、红三色标示，未端 X、Y、Z 联接成一个公共点（叫中点或零点）,从中点 O 引出一条导线（叫中线），用黑色或白色标示。这种具有中线的三相供电方式称为三相四线制。它既可供三相电源（380V），也可供单相电源（220V），且...
