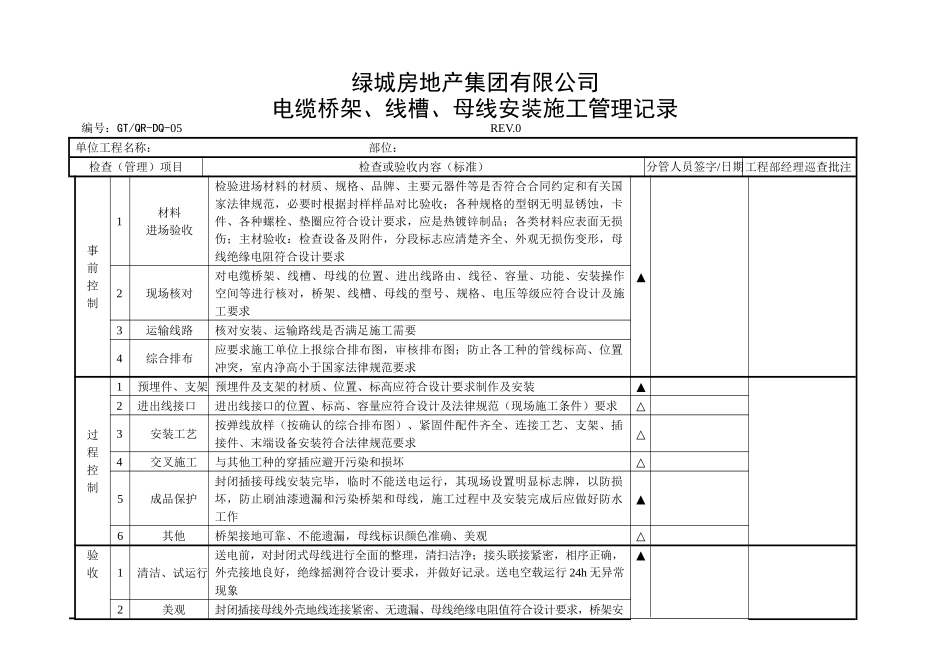

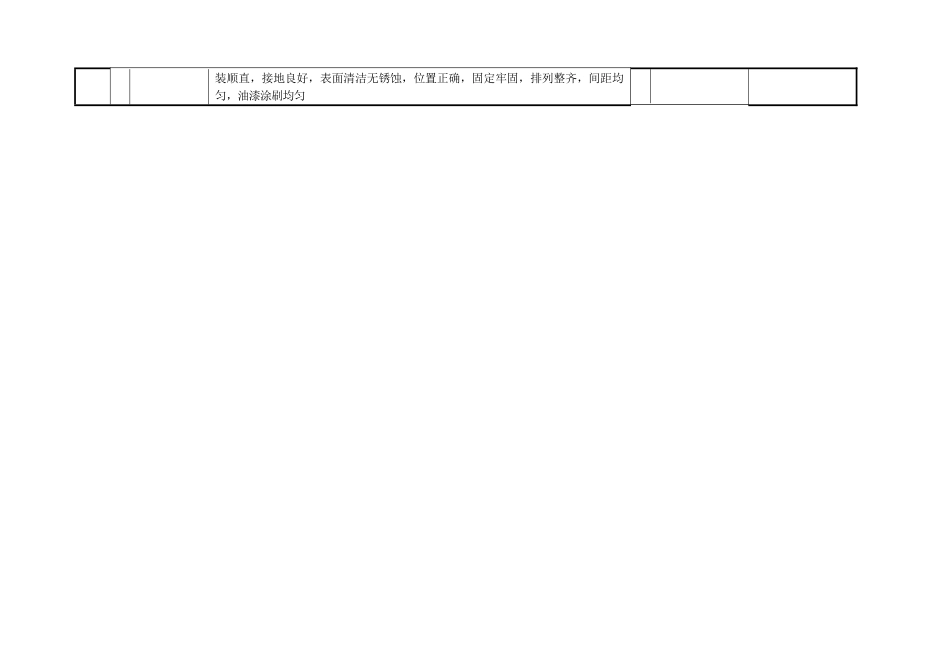

绿城房地产集团有限公司电缆桥架、线槽、母线安装施工管理记录编号：GT/QR-DQ-05 REV.0单位工程名称： 部位：检查（管理）项目检查或验收内容（标准）分管人员签字/日期工程部经理巡查批注事前控制1材料进场验收检验进场材料的材质、规格、品牌、主要元器件等是否符合合同约定和有关国家法律规范，必要时根据封样样品对比验收；各种规格的型钢无明显锈蚀，卡件、各种螺栓、垫圈应符合设计要求，应是热镀锌制品；各类材料应表面无损伤；主材验收：检查设备及附件，分段标志应清楚齐全、外观无损伤变形，母线绝缘电阻符合设计要求▲2现场核对对电缆桥架、线槽、母线的位置、进出线路由、线径、容量、功能、安装操作空间等进行核对，桥架、线槽、母线的型号、规格、电压等级应符合设计及施工要求3运输线路核对安装、运输路线是否满足施工需要4综合排布应要求施工单位上报综合排布图，审核排布图；防止各工种的管线标高、位置冲突，室内净高小于国家法律规范要求过程控制1预埋件、支架 预埋件及支架的材质、位置、标高应符合设计要求制作及安装▲2进出线接口进出线接口的位置、标高、容量应符合设计及法律规范（现场施工条件）要求△3安装工艺按弹线放样（按确认的综合排布图）、紧固件配件齐全、连接工艺、支架、插接件、末端设备安装符合法律规范要求△4交叉施工与其他工种的穿插应避开污染和损坏△5成品保护封闭插接母线安装完毕，临时不能送电运行，其现场设置明显标志牌，以防损坏，防止刷油漆遗漏和污染桥架和母线，施工过程中及安装完成后应做好防水工作▲6其他桥架接地可靠、不能遗漏，母线标识颜色准确、美观△验收1清洁、试运行送电前，对封闭式母线进行全面的整理，清扫洁净；接头联接紧密，相序正确，外壳接地良好，绝缘摇测符合设计要求，并做好记录。送电空载运行 24h 无异常现象▲2美观封闭插接母线外壳地线连接紧密、无遗漏、母线绝缘电阻值符合设计要求，桥架安装顺直，接地良好，表面清洁无锈蚀，位置正确，固定牢固，排列整齐，间距均匀，油漆涂刷均匀
