电缆敷设工艺标准

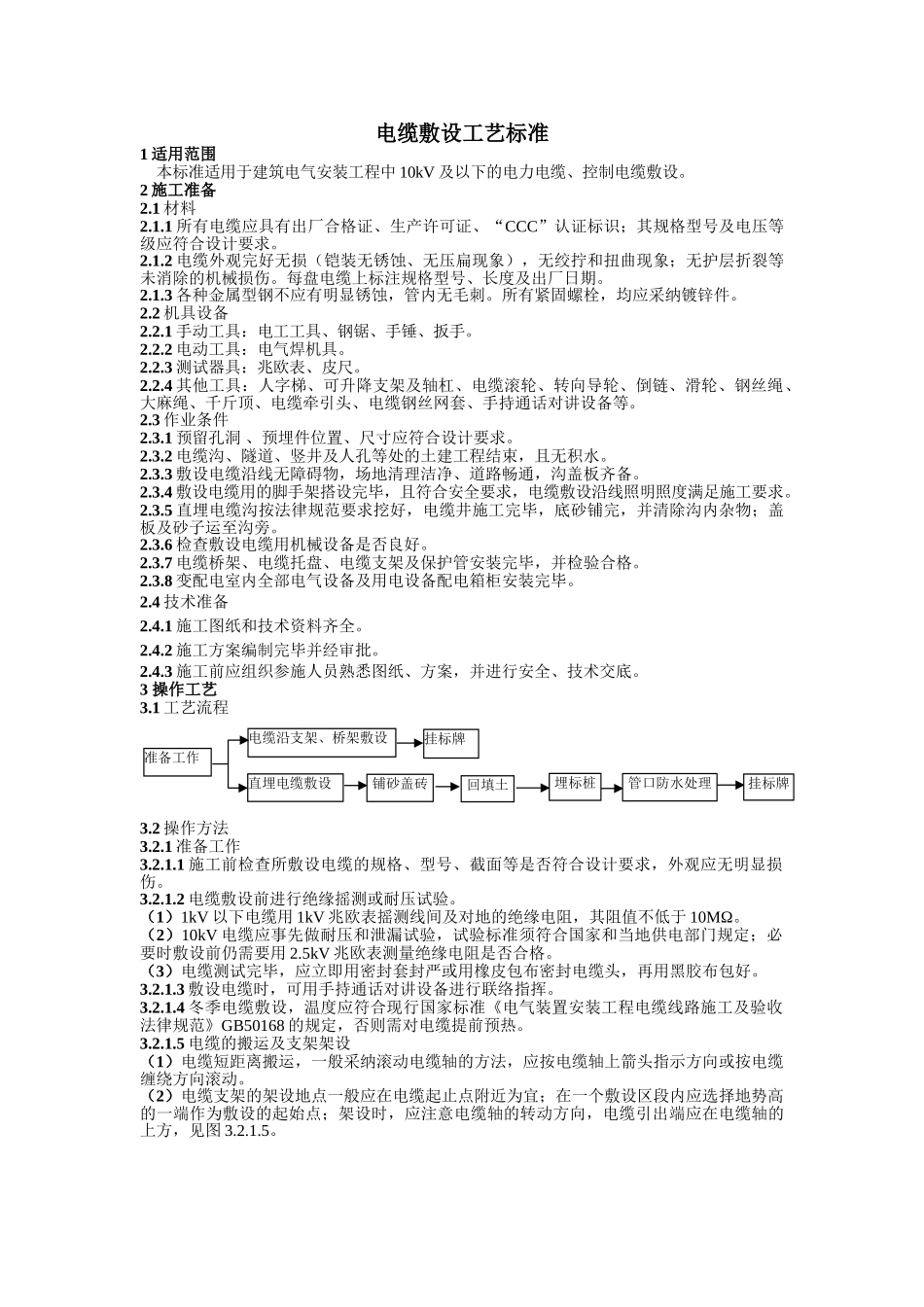

电缆敷设工艺标准1 适用范围 本标准适用于建筑电气安装工程中 10kV 及以下的电力电缆、控制电缆敷设。2 施工准备2.1 材料2.1.1 所有电缆应具有出厂合格证、生产许可证、“CCC”认证标识；其规格型号及电压等级应符合设计要求。2.1.2 电缆外观完好无损（铠装无锈蚀、无压扁现象），无绞拧和扭曲现象；无护层折裂等未消除的机械损伤。每盘电缆上标注规格型号、长度及出厂日期。2.1.3 各种金属型钢不应有明显锈蚀，管内无毛刺。所有紧固螺栓，均应采纳镀锌件。2.2 机具设备2.2.1 手动工具：电工工具、钢锯、手锤、扳手。2.2.2 电动工具：电气焊机具。2.2.3 测试器具：兆欧表、皮尺。2.2.4 其他工具：人字梯、可升降支架及轴杠、电缆滚轮、转向导轮、倒链、滑轮、钢丝绳、大麻绳、千斤顶、电缆牵引头、电缆钢丝网套、手持通话对讲设备等。2.3 作业条件2.3.1 预留孔洞 、预埋件位置、尺寸应符合设计要求。2.3.2 电缆沟、隧道、竖井及人孔等处的土建工程结束，且无积水。2.3.3 敷设电缆沿线无障碍物，场地清理洁净、道路畅通，沟盖板齐备。2.3.4 敷设电缆用的脚手架搭设完毕，且符合安全要求，电缆敷设沿线照明照度满足施工要求。2.3.5 直埋电缆沟按法律规范要求挖好，电缆井施工完毕，底砂铺完，并清除沟内杂物；盖板及砂子运至沟旁。2.3.6 检查敷设电缆用机械设备是否良好。2.3.7 电缆桥架、电缆托盘、电缆支架及保护管安装完毕，并检验合格。2.3.8 变配电室内全部电气设备及用电设备配电箱柜安装完毕。2.4 技术准备2.4.1 施工图纸和技术资料齐全。2.4.2 施工方案编制完毕并经审批。2.4.3 施工前应组织参施人员熟悉图纸、方案，并进行安全、技术交底。3 操作工艺3.1 工艺流程3.2 操作方法3.2.1 准备工作3.2.1.1 施工前检查所敷设电缆的规格、型号、截面等是否符合设计要求，外观应无明显损伤。3.2.1.2 电缆敷设前进行绝缘摇测或耐压试验。（1）1kV 以下电缆用 1kV 兆欧表摇测线间及对地的绝缘电阻，其阻值不低于 10MΩ。（2）10kV 电缆应事先做耐压和泄漏试验，试验标准须符合国家和当地供电部门规定；必要时敷设前仍需要用 2.5kV 兆欧表测量绝缘电阻是否合格。（3）电缆测试完毕，应立即用密封套封严或用橡皮包布密封电缆头，再用黑胶布包好。3.2.1.3 敷设电缆时，可用手持通话对讲设备进行联络指挥。3.2.1.4 冬季电缆敷设，温度应符合现行国家标准《电气装置安装工程电缆线路施工及验收法律规范》GB50168...
