电缆电气试验标准化作业指导书

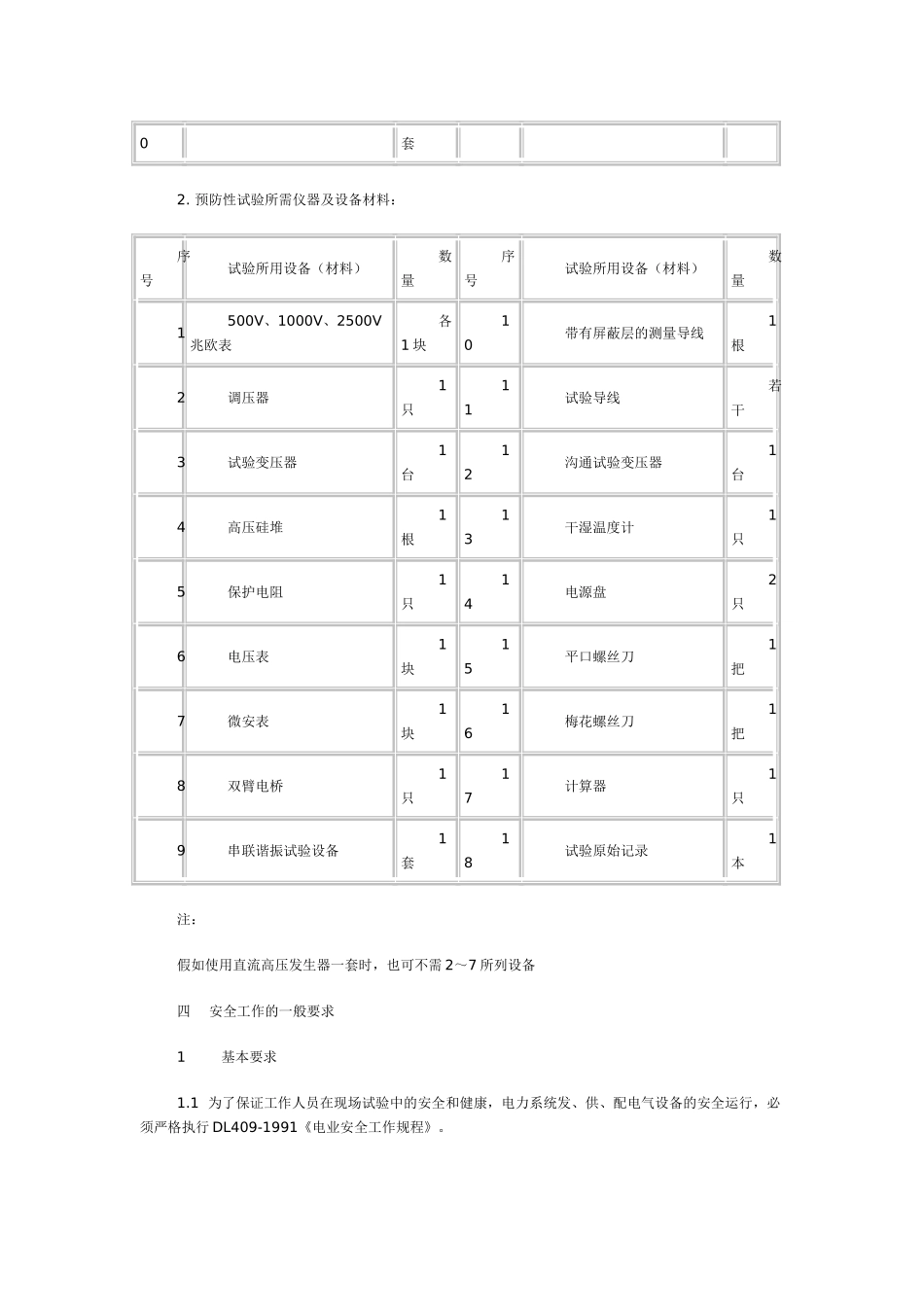

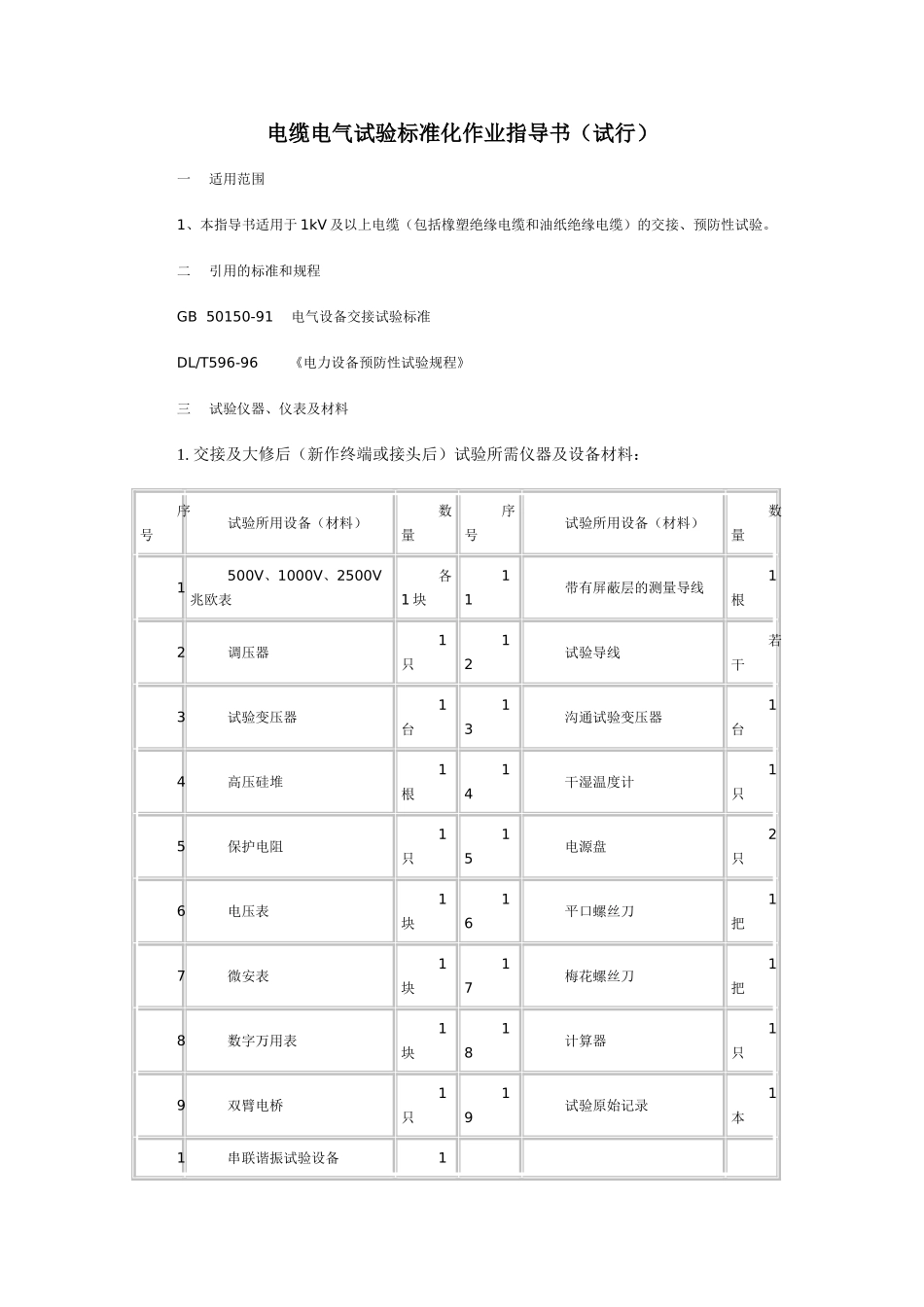

电缆电气试验标准化作业指导书（试行）一 适用范围1、本指导书适用于 1kV 及以上电缆（包括橡塑绝缘电缆和油纸绝缘电缆）的交接、预防性试验。二 引用的标准和规程GB 50150-91 电气设备交接试验标准DL/T596-96 《电力设备预防性试验规程》三 试验仪器、仪表及材料1. 交接及大修后（新作终端或接头后）试验所需仪器及设备材料： 序号试验所用设备（材料）数量序号试验所用设备（材料）数量1500V、1000V、2500V兆欧表各1 块11带有屏蔽层的测量导线1根2调压器1只12试验导线若干3试验变压器1台13沟通试验变压器1台4高压硅堆1根14干湿温度计1只5保护电阻1只15电源盘2只6电压表1块16平口螺丝刀1把7微安表1块17梅花螺丝刀1把8数字万用表1块18计算器1只9双臂电桥1只19试验原始记录1本1串联谐振试验设备1 0套2. 预防性试验所需仪器及设备材料： 序号试验所用设备（材料）数量序号试验所用设备（材料）数量1500V、1000V、2500V兆欧表各1 块10带有屏蔽层的测量导线1根2调压器1只11试验导线若干3试验变压器1台12沟通试验变压器1台4高压硅堆1根13干湿温度计1只5保护电阻1只14电源盘2只6电压表1块15平口螺丝刀1把7微安表1块16梅花螺丝刀1把8双臂电桥1只17计算器1只9串联谐振试验设备1套18试验原始记录1本注：假如使用直流高压发生器一套时，也可不需 2～7 所列设备四 安全工作的一般要求1 基本要求1.1 为了保证工作人员在现场试验中的安全和健康，电力系统发、供、配电气设备的安全运行，必须严格执行 DL409-1991《电业安全工作规程》。1.2 加压前必须仔细检查试验接线，表计倍率、量程，通知有关人员离开被试设备，加压时，必须将被测设备从各方面断开，验明无电压，确实证明设备无人工作，且电缆的另一端已派专人看守后，方可进行。在加压过程中，试验人员应精力集中，操作人应站在绝缘垫上。1.3 摇测电缆绝缘电阻时，测量完毕，仍然要摇动摇表，使其保持转速，待引线与被试品分开后，才能停止摇动，以防止由于试品电容积聚的电荷反放电损坏兆欧表。1.4 变更接线或绝缘电阻试验以及直流耐压结束后应对电缆彻底放电，并将升压设备短路接地。1.5 高压设备带电时的安全距离表 1 高压设备带电时的安全距离电压等级（kV）安全距离（m）10 及以下0.7020-351.00441.2060-1101.501542.002203.003304.005005.002 保证安全的组织措施2.1 在电气设备上工作，保证安全的组织措施a. 工作票制度；b. 工作许可制度；c. 工作监护制度；d. 工...
