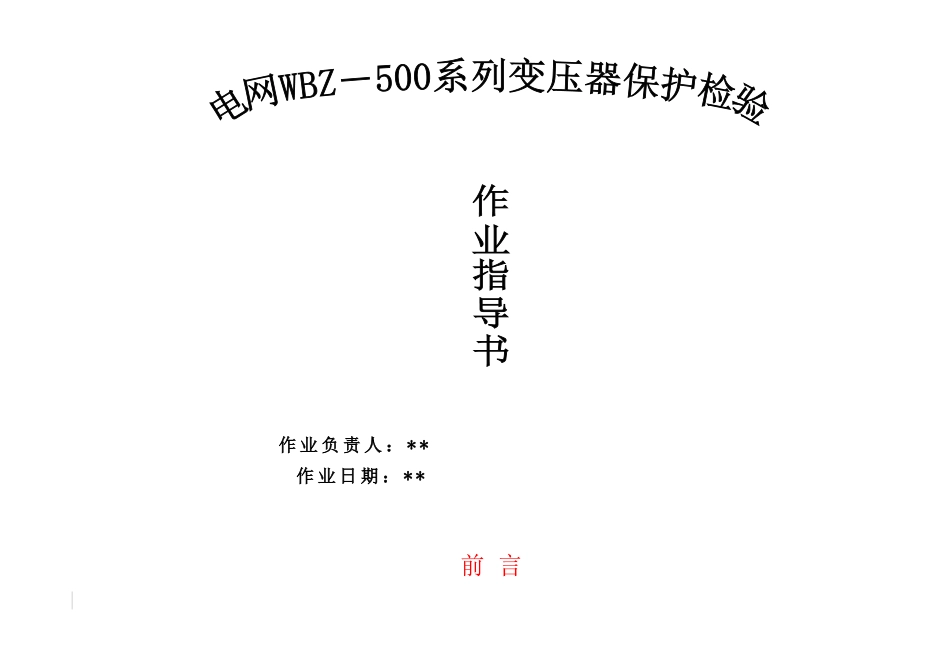

电网WBZ-500系列变压器保护检验作业指导书VIP专享

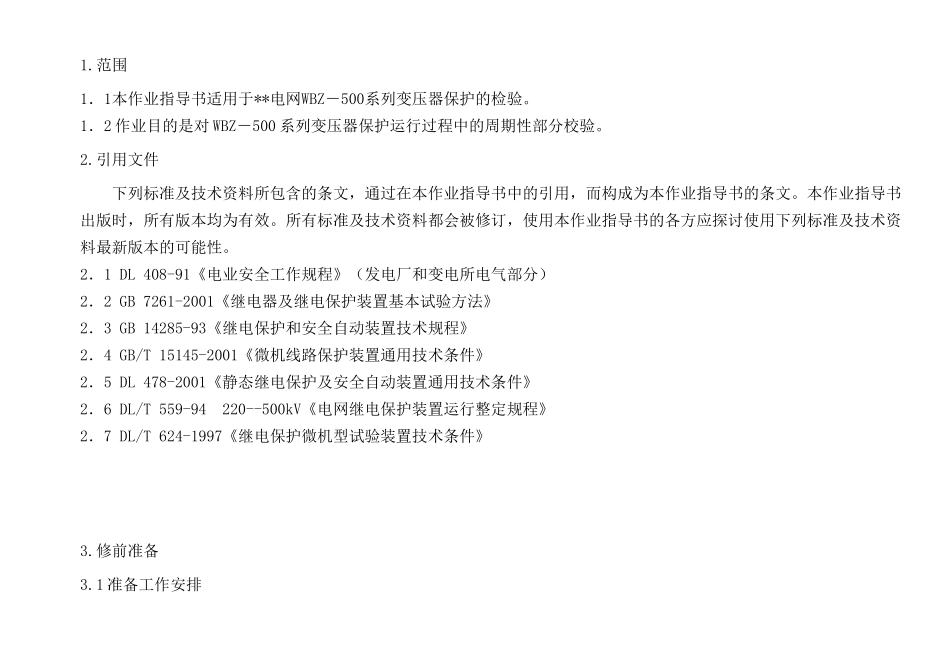

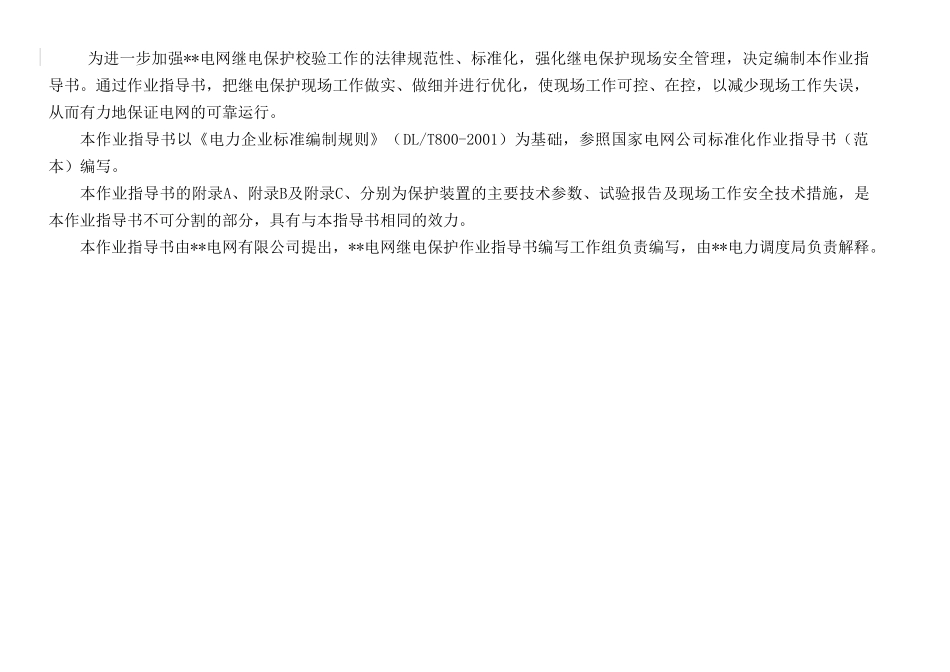

作 业 负 责 人 ： * *作 业 日 期 ： * *前 言为进一步加强**电网继电保护校验工作的法律规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。本作业指导书的附录A、附录B及附录C、分别为保护装置的主要技术参数、试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。本作业指导书由**电网有限公司提出，**电网继电保护作业指导书编写工作组负责编写，由**电力调度局负责解释。1.范围1．1本作业指导书适用于**电网WBZ－500系列变压器保护的检验。1．2 作业目的是对 WBZ－500 系列变压器保护运行过程中的周期性部分校验。2.引用文件 下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。2．1 DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）2．2 GB 7261-2001《继电器及继电保护装置基本试验方法》2．3 GB 14285-93《继电保护和安全自动装置技术规程》2．4 GB/T 15145-2001《微机线路保护装置通用技术条件》2．5 DL 478-2001《静态继电保护及安全自动装置通用技术条件》2．6 DL/T 559-94 220--500kV《电网继电保护装置运行整定规程》2．7 DL/T 624-1997《继电保护微机型试验装置技术条件》3.修前准备3.1 准备工作安排√序号内容标准备 注责任人1检修工作前结合一次设备停电计划，提前 3 到 5 天做好检修摸底工作。各单位根据具体情况在检修工作前提交相关停役申请摸底工作包括检查设备状况、反措计划的执行情况及设备的缺陷2开工前一周，向有关部门上报本次工作的材料计划3根据本次校验的项目，全体工作人员应仔细学习作业 指 导 书 ， 熟 悉 作 业 内容 、 进 度 要 求 、 作 业 标准、安全注意事项要求所有工作人员都明确本次校验工作的作业内容、进度要求、作业标准及安全注意事项4开工前一天，准备好所需仪器仪表、工器具、最新整定单、相关材料、备品备件、相关图纸、上一次...
