砂性地质条件下顶管施工技术要点的探讨

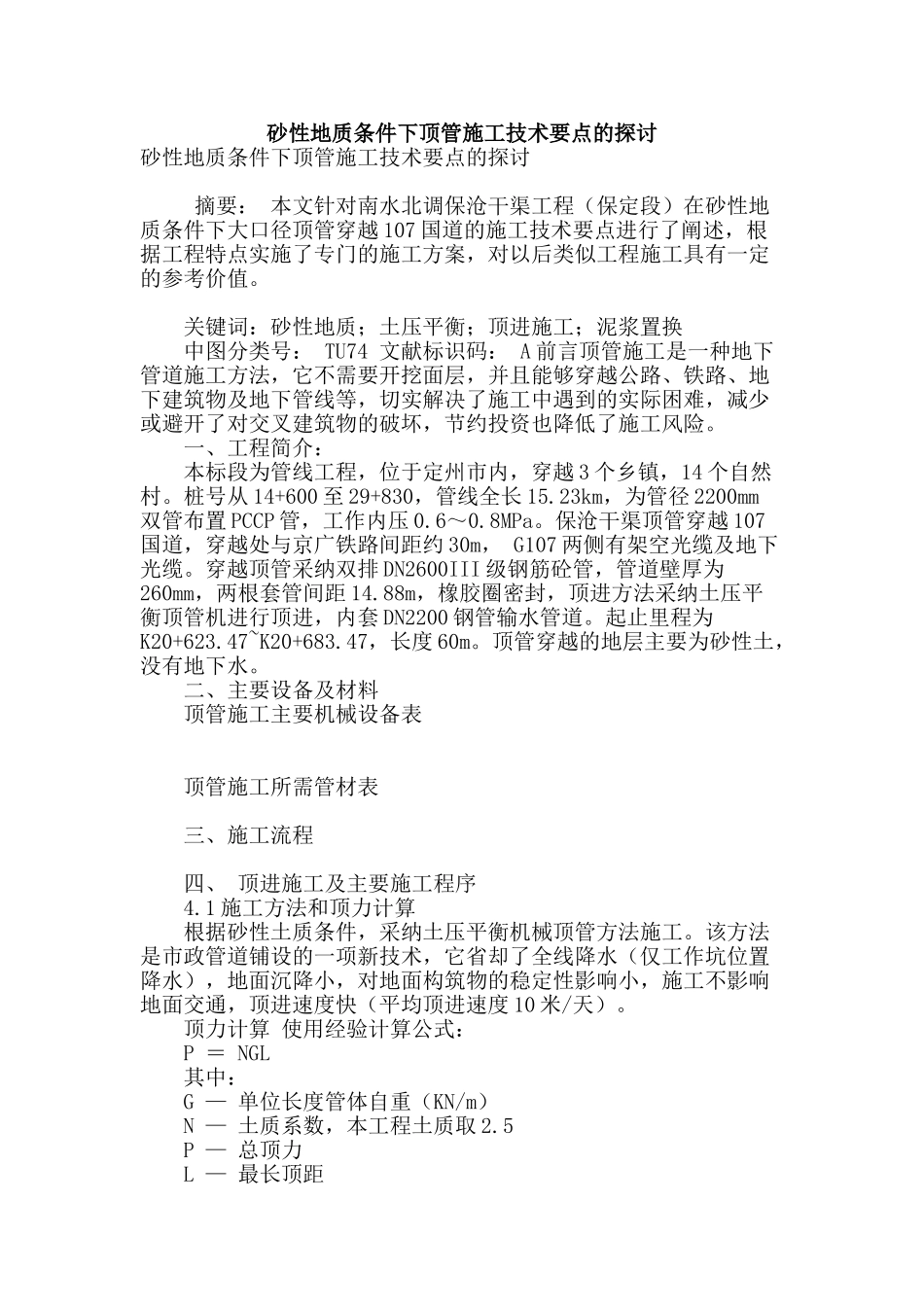

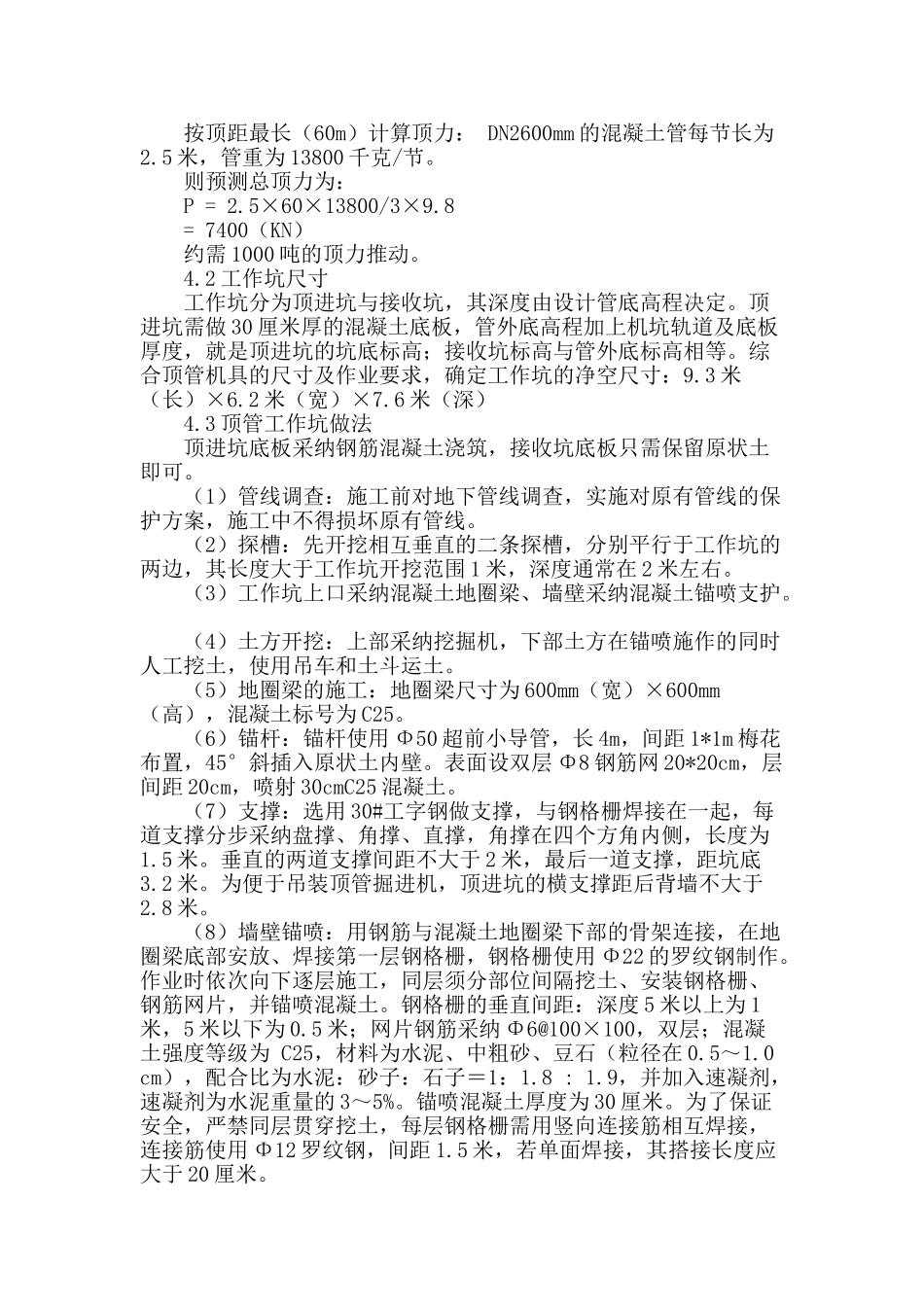

砂性地质条件下顶管施工技术要点的探讨砂性地质条件下顶管施工技术要点的探讨 摘要： 本文针对南水北调保沧干渠工程（保定段）在砂性地质条件下大口径顶管穿越 107 国道的施工技术要点进行了阐述，根据工程特点实施了专门的施工方案，对以后类似工程施工具有一定的参考价值。 关键词：砂性地质；土压平衡；顶进施工；泥浆置换 中图分类号： TU74 文献标识码： A 前言顶管施工是一种地下管道施工方法，它不需要开挖面层，并且能够穿越公路、铁路、地下建筑物及地下管线等，切实解决了施工中遇到的实际困难，减少或避开了对交叉建筑物的破坏，节约投资也降低了施工风险。 一、工程简介： 本标段为管线工程，位于定州市内，穿越 3 个乡镇，14 个自然村。桩号从 14+600 至 29+830，管线全长 15.23km，为管径 2200mm双管布置 PCCP 管，工作内压 0.6～0.8MPa。保沧干渠顶管穿越 107国道，穿越处与京广铁路间距约 30m， G107 两侧有架空光缆及地下光缆。穿越顶管采纳双排 DN2600III 级钢筋砼管，管道壁厚为260mm，两根套管间距 14.88m，橡胶圈密封，顶进方法采纳土压平衡顶管机进行顶进，内套 DN2200 钢管输水管道。起止里程为K20+623.47~K20+683.47，长度 60m。顶管穿越的地层主要为砂性土，没有地下水。 二、主要设备及材料 顶管施工主要机械设备表 顶管施工所需管材表 三、施工流程 四、 顶进施工及主要施工程序 4.1 施工方法和顶力计算 根据砂性土质条件，采纳土压平衡机械顶管方法施工。该方法是市政管道铺设的一项新技术，它省却了全线降水（仅工作坑位置降水），地面沉降小，对地面构筑物的稳定性影响小，施工不影响地面交通，顶进速度快（平均顶进速度 10 米/天）。 顶力计算 使用经验计算公式： P ＝ NGL 其中： G — 单位长度管体自重（KN/m） N — 土质系数，本工程土质取 2.5 P — 总顶力 L — 最长顶距 按顶距最长（60m）计算顶力： DN2600mm 的混凝土管每节长为2.5 米，管重为 13800 千克/节。 则预测总顶力为： P = 2.5×60×13800/3×9.8 = 7400（KN） 约需 1000 吨的顶力推动。 4.2 工作坑尺寸 工作坑分为顶进坑与接收坑，其深度由设计管底高程决定。顶进坑需做 30 厘米厚的混凝土底板，管外底高程加上机坑轨道及底板厚度，就是顶进坑的坑底标高；接收坑标高与管外底标高相等。综合顶管机具的尺寸及作业要求，确定工作坑的净空尺寸：9.3 米（长）...
