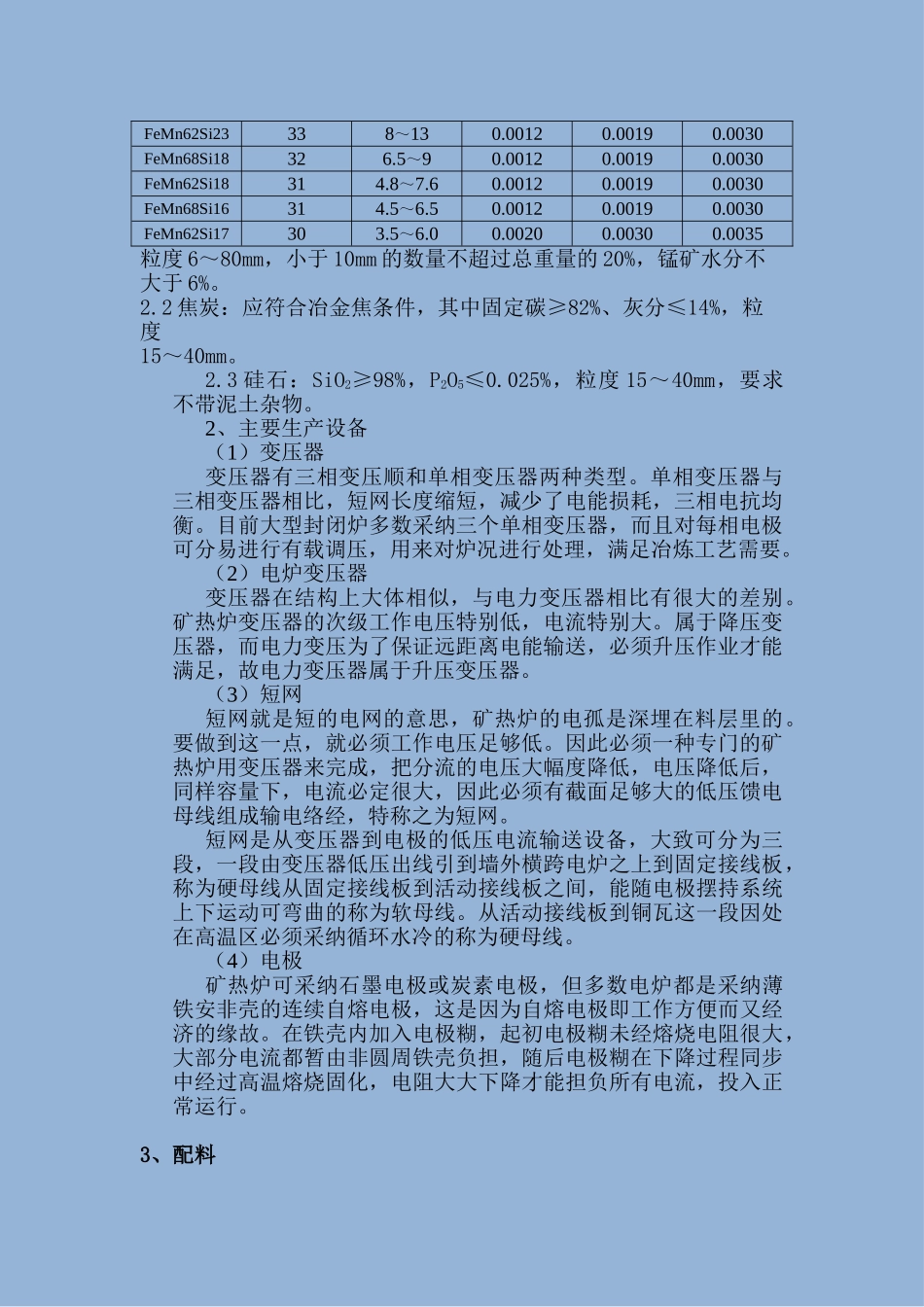

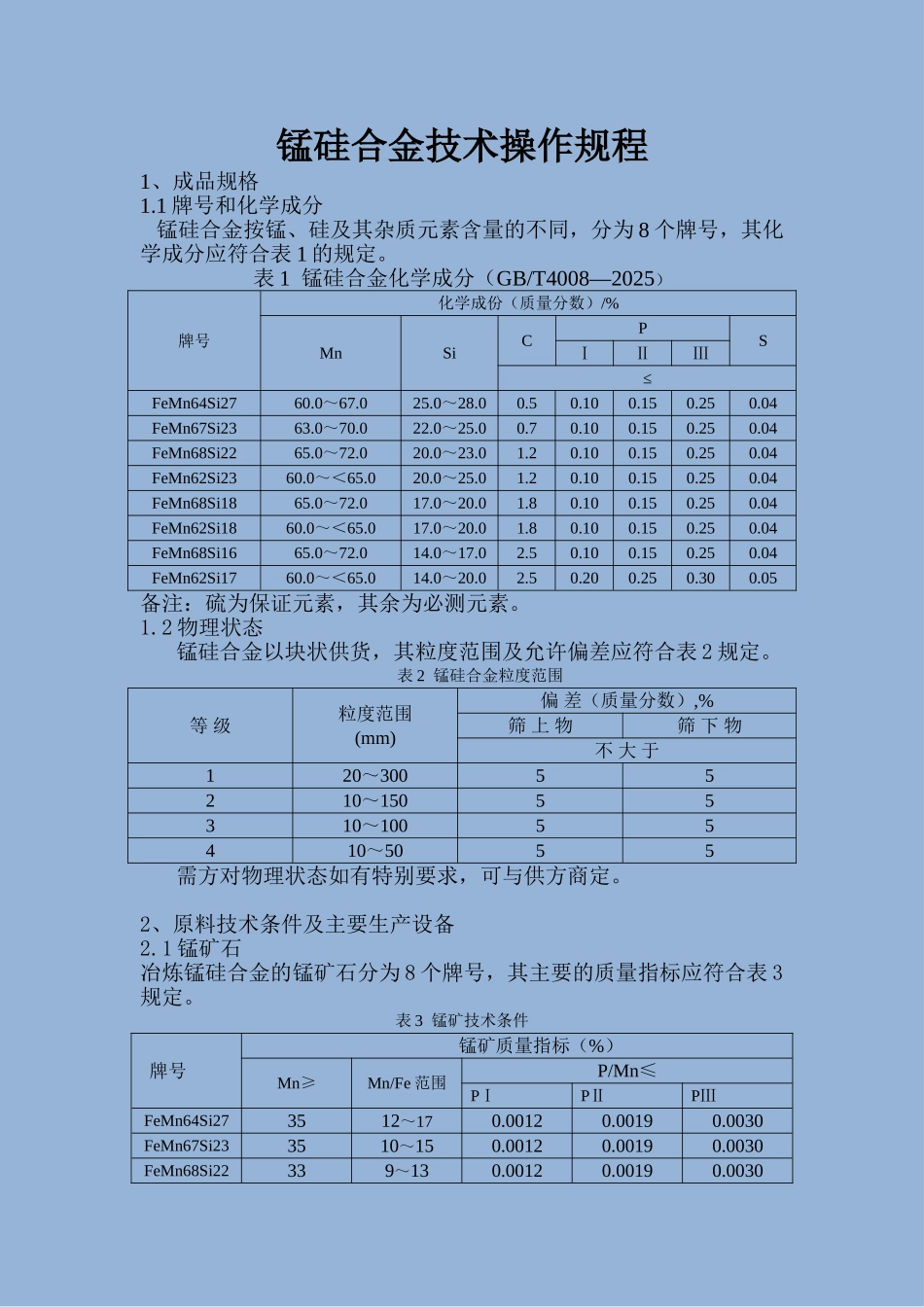

锰硅合金技术操作规程1、成品规格1.1 牌号和化学成分 锰硅合金按锰、硅及其杂质元素含量的不同，分为 8 个牌号，其化学成分应符合表 1 的规定。表 1 锰硅合金化学成分（GB/T4008—2025）牌号化学成份（质量分数）/%MnSiCPSⅠⅡⅢ≤FeMn64Si2760.0～67.025.0～28.00.50.100.150.250.04FeMn67Si2363.0～70.022.0～25.00.70.100.150.250.04FeMn68Si2265.0～72.020.0～23.01.20.100.150.250.04FeMn62Si23 60.0～＜65.020.0～25.01.20.100.150.250.04FeMn68Si1865.0～72.017.0～20.01.80.100.150.250.04FeMn62Si1860.0～＜65.017.0～20.01.80.100.150.250.04FeMn68Si1665.0～72.014.0～17.02.50.100.150.250.04FeMn62Si1760.0～＜65.014.0～20.02.50.200.250.300.05备注：硫为保证元素，其余为必测元素。1.2 物理状态锰硅合金以块状供货，其粒度范围及允许偏差应符合表 2 规定。表 2 锰硅合金粒度范围等 级粒度范围(mm)偏 差（质量分数）,%筛 上 物筛 下 物不 大 于120～30055210～15055310～10055410～5055需方对物理状态如有特别要求，可与供方商定。2、原料技术条件及主要生产设备2.1 锰矿石冶炼锰硅合金的锰矿石分为 8 个牌号，其主要的质量指标应符合表 3规定。表 3 锰矿技术条件牌号锰矿质量指标（%）Mn≥Mn/Fe 范围P/Mn≤PⅠPⅡPⅢFeMn64Si273512～170.00120.00190.0030FeMn67Si233510～150.00120.00190.0030FeMn68Si22339～130.00120.00190.0030FeMn62Si23338～130.00120.00190.0030FeMn68Si18326.5～90.00120.00190.0030FeMn62Si18314.8～7.60.00120.00190.0030FeMn68Si16314.5～6.50.00120.00190.0030FeMn62Si17303.5～6.00.00200.00300.0035粒度 6～80mm，小于 10mm 的数量不超过总重量的 20%，锰矿水分不大于 6%。2.2 焦炭：应符合冶金焦条件，其中固定碳≥82%、灰分≤14%，粒度15～40mm。2.3 硅石：SiO2≥98%，P2O5≤0.025%，粒度 15～40mm，要求不带泥土杂物。2、主要生产设备（1）变压器变压器有三相变压顺和单相变压器两种类型。单相变压器与三相变压器相比，短网长度缩短，减少了电能损耗，三相电抗均衡。目前大型封闭炉多数采纳三个单相变压器，而且对每相电极可分易进行有载调压，用来对炉况进行处理，满足冶炼工艺需要。（2）电炉变压器变压器在结构上大体相似，与电力变压器相比有很大的差别。矿热炉变压器的次级工作电压特别低，电流特别大。属于降压变压器，而电力变压为了保证远距离电能...
