磁粉探伤操作规程VIP专享

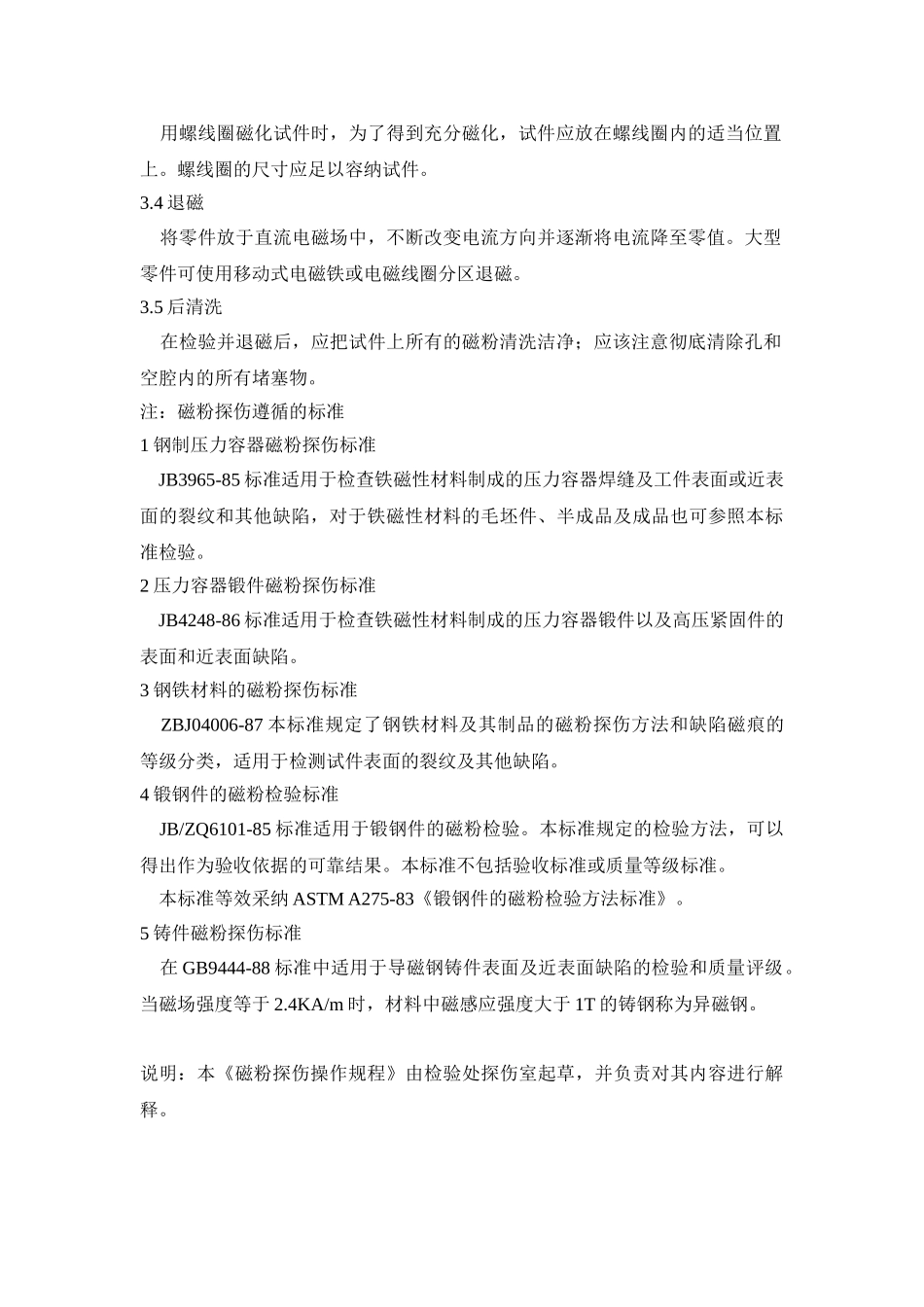

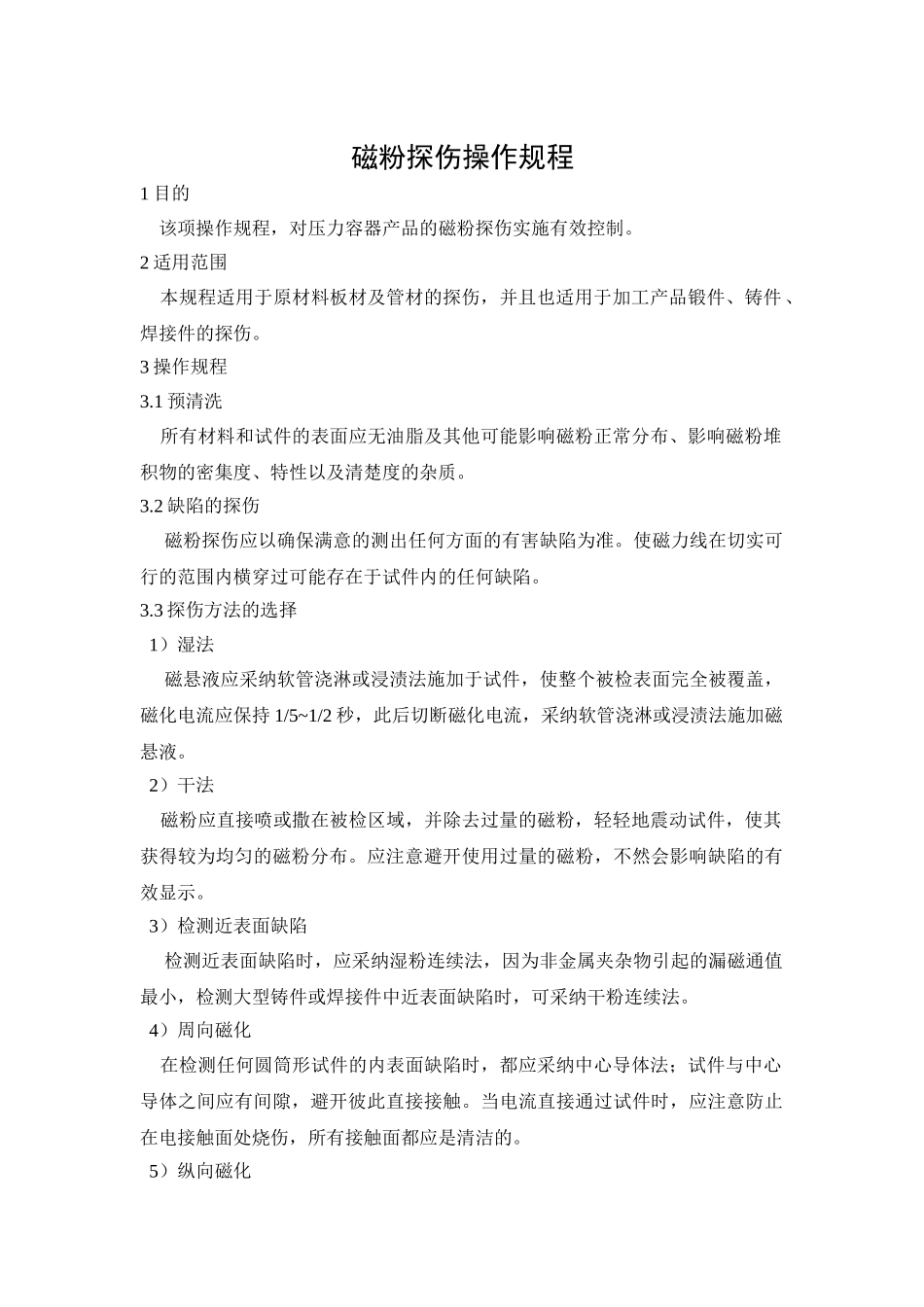

磁粉探伤操作规程1 目的 该项操作规程，对压力容器产品的磁粉探伤实施有效控制。2 适用范围 本规程适用于原材料板材及管材的探伤，并且也适用于加工产品锻件、铸件、焊接件的探伤。3 操作规程3.1 预清洗 所有材料和试件的表面应无油脂及其他可能影响磁粉正常分布、影响磁粉堆积物的密集度、特性以及清楚度的杂质。3.2 缺陷的探伤 磁粉探伤应以确保满意的测出任何方面的有害缺陷为准。使磁力线在切实可行的范围内横穿过可能存在于试件内的任何缺陷。3.3 探伤方法的选择 1）湿法 磁悬液应采纳软管浇淋或浸渍法施加于试件，使整个被检表面完全被覆盖，磁化电流应保持 1/5~1/2 秒，此后切断磁化电流，采纳软管浇淋或浸渍法施加磁悬液。 2）干法 磁粉应直接喷或撒在被检区域，并除去过量的磁粉，轻轻地震动试件，使其获得较为均匀的磁粉分布。应注意避开使用过量的磁粉，不然会影响缺陷的有效显示。 3）检测近表面缺陷 检测近表面缺陷时，应采纳湿粉连续法，因为非金属夹杂物引起的漏磁通值最小，检测大型铸件或焊接件中近表面缺陷时，可采纳干粉连续法。 4）周向磁化 在检测任何圆筒形试件的内表面缺陷时，都应采纳中心导体法；试件与中心导体之间应有间隙，避开彼此直接接触。当电流直接通过试件时，应注意防止在电接触面处烧伤，所有接触面都应是清洁的。 5）纵向磁化 用螺线圈磁化试件时，为了得到充分磁化，试件应放在螺线圈内的适当位置上。螺线圈的尺寸应足以容纳试件。3.4 退磁 将零件放于直流电磁场中，不断改变电流方向并逐渐将电流降至零值。大型零件可使用移动式电磁铁或电磁线圈分区退磁。3.5 后清洗 在检验并退磁后，应把试件上所有的磁粉清洗洁净；应该注意彻底清除孔和空腔内的所有堵塞物。注：磁粉探伤遵循的标准1 钢制压力容器磁粉探伤标准 JB3965-85 标准适用于检查铁磁性材料制成的压力容器焊缝及工件表面或近表面的裂纹和其他缺陷，对于铁磁性材料的毛坯件、半成品及成品也可参照本标准检验。2 压力容器锻件磁粉探伤标准 JB4248-86 标准适用于检查铁磁性材料制成的压力容器锻件以及高压紧固件的表面和近表面缺陷。3 钢铁材料的磁粉探伤标准 ZBJ04006-87 本标准规定了钢铁材料及其制品的磁粉探伤方法和缺陷磁痕的等级分类，适用于检测试件表面的裂纹及其他缺陷。4 锻钢件的磁粉检验标准 JB/ZQ6101-85 标准适用于锻钢件的磁粉检验。本标准规定的检验方法，可以得出作为验收依据的可靠结果。本...
