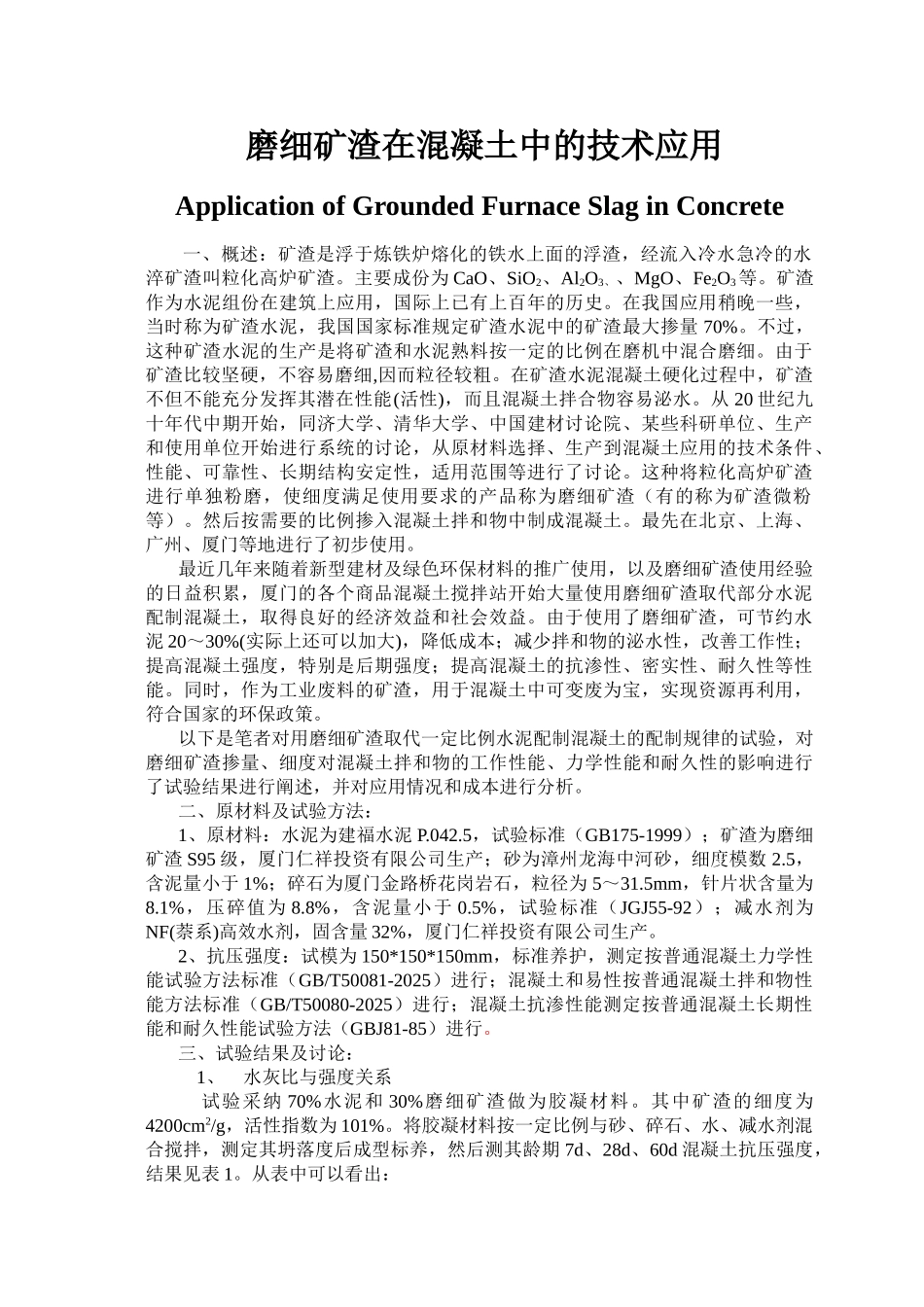

磨细矿渣在混凝土中的技术应用Application of Grounded Furnace Slag in Concrete一、概述：矿渣是浮于炼铁炉熔化的铁水上面的浮渣，经流入冷水急冷的水淬矿渣叫粒化高炉矿渣。主要成份为 CaO、SiO2、Al2O3、、MgO、Fe2O3等。矿渣作为水泥组份在建筑上应用，国际上已有上百年的历史。在我国应用稍晚一些，当时称为矿渣水泥，我国国家标准规定矿渣水泥中的矿渣最大掺量 70%。不过，这种矿渣水泥的生产是将矿渣和水泥熟料按一定的比例在磨机中混合磨细。由于矿渣比较坚硬，不容易磨细,因而粒径较粗。在矿渣水泥混凝土硬化过程中，矿渣不但不能充分发挥其潜在性能(活性)，而且混凝土拌合物容易泌水。从 20 世纪九十年代中期开始，同济大学、清华大学、中国建材讨论院、某些科研单位、生产和使用单位开始进行系统的讨论，从原材料选择、生产到混凝土应用的技术条件、性能、可靠性、长期结构安定性，适用范围等进行了讨论。这种将粒化高炉矿渣进行单独粉磨，使细度满足使用要求的产品称为磨细矿渣（有的称为矿渣微粉等）。然后按需要的比例掺入混凝土拌和物中制成混凝土。最先在北京、上海、广州、厦门等地进行了初步使用。最近几年来随着新型建材及绿色环保材料的推广使用，以及磨细矿渣使用经验的日益积累，厦门的各个商品混凝土搅拌站开始大量使用磨细矿渣取代部分水泥配制混凝土，取得良好的经济效益和社会效益。由于使用了磨细矿渣，可节约水泥 20～30%(实际上还可以加大)，降低成本；减少拌和物的泌水性，改善工作性；提高混凝土强度，特别是后期强度；提高混凝土的抗渗性、密实性、耐久性等性能。同时，作为工业废料的矿渣，用于混凝土中可变废为宝，实现资源再利用，符合国家的环保政策。以下是笔者对用磨细矿渣取代一定比例水泥配制混凝土的配制规律的试验，对磨细矿渣掺量、细度对混凝土拌和物的工作性能、力学性能和耐久性的影响进行了试验结果进行阐述，并对应用情况和成本进行分析。二、原材料及试验方法：1、原材料：水泥为建福水泥 P.042.5，试验标准（GB175-1999）；矿渣为磨细矿渣 S95 级，厦门仁祥投资有限公司生产；砂为漳州龙海中河砂，细度模数 2.5，含泥量小于 1%；碎石为厦门金路桥花岗岩石，粒径为 5～31.5mm，针片状含量为8.1%，压碎值为 8.8%，含泥量小于 0.5%，试验标准（JGJ55-92）；减水剂为NF(萘系)高效水剂，固含量 32%，厦门仁祥投资有限公司生产。2、抗压强度：试模为 150*150*150mm，标准养护，...
