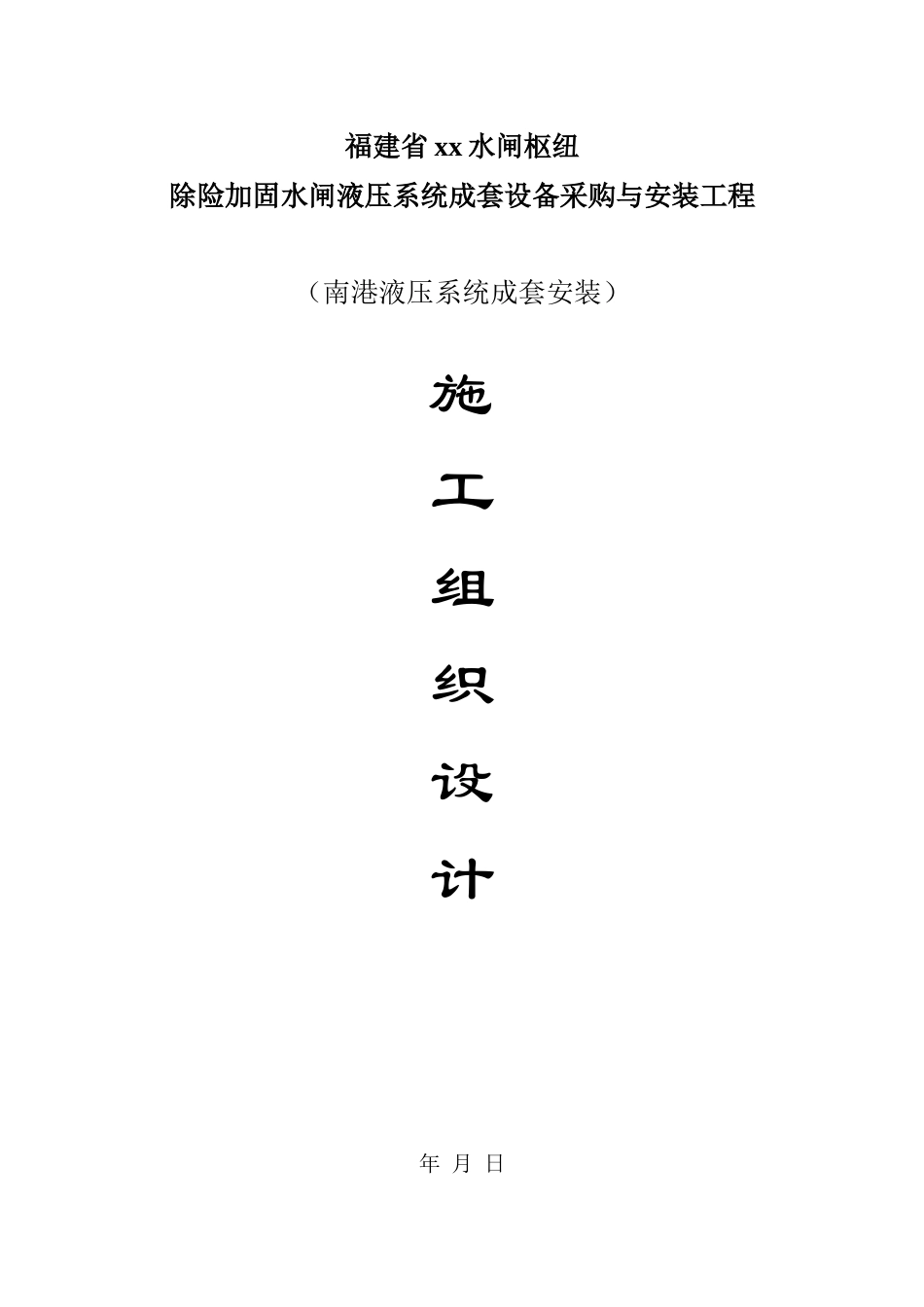

福建省某水闸枢纽除险加固水闸液压系统施工组织设计

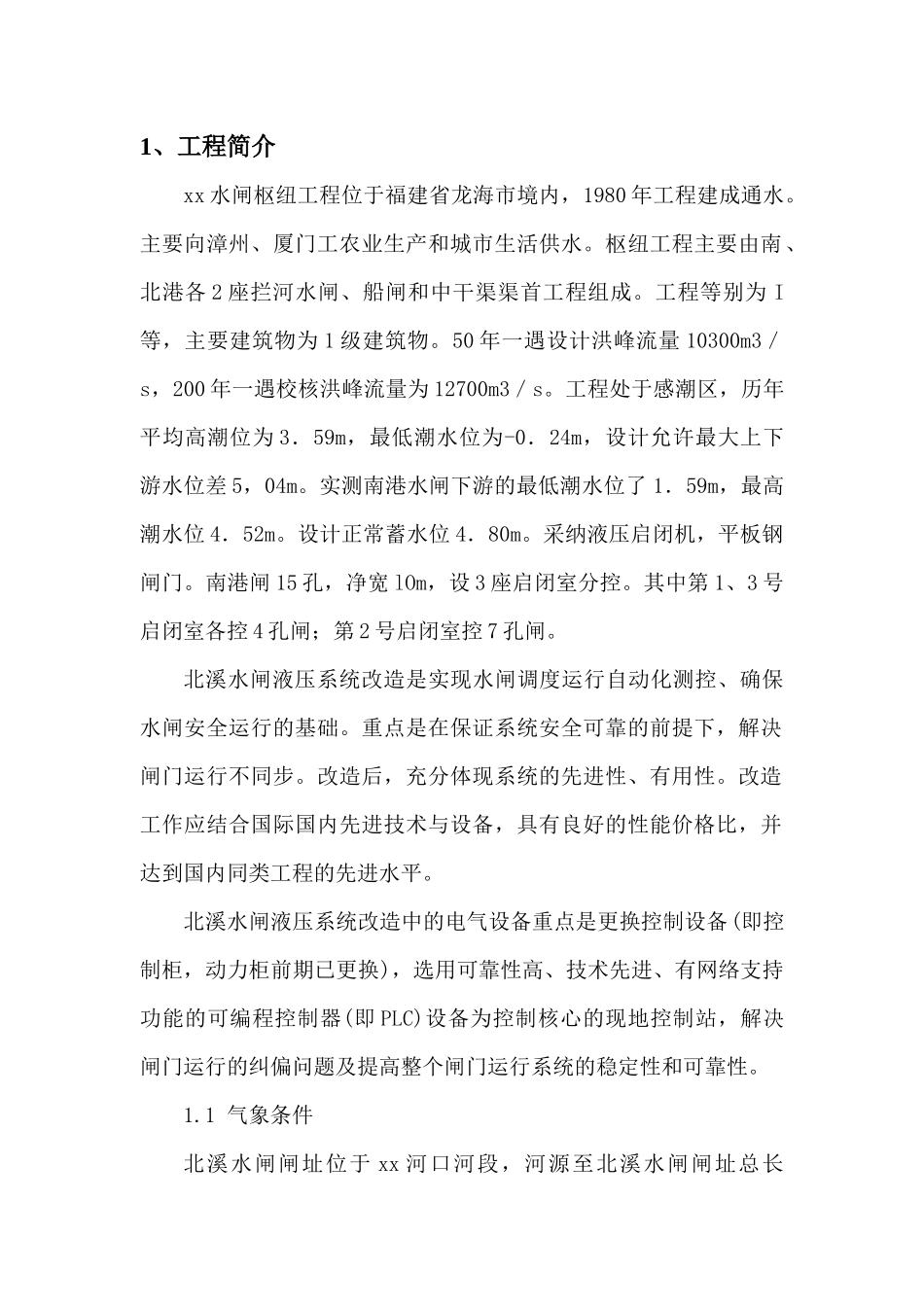

福建省 xx 水闸枢纽除险加固水闸液压系统成套设备采购与安装工程（南港液压系统成套安装）施工组织设计年 月 日1、工程简介2、工程执行法律规范及质量要求3、工期要求及施工进度计划4、施工组织及设备资源配置5、液压系统的安装、使用和维护5.1 液压传动系统的安装、试压和调试5.1.2 液压元件的安装5.1.2 管路安装与清洗5.1.3 试压5.1.4 调整和试运转5.2 液压系统的使用和维护 5.3 液压系统常见故障及排除方法5.3.1 液压系统故障诊断及排除5.3.2 液压元件故障诊断及排除7、施工安全文明与环保措施1、工程简介xx 水闸枢纽工程位于福建省龙海市境内，1980 年工程建成通水。主要向漳州、厦门工农业生产和城市生活供水。枢纽工程主要由南、北港各 2 座拦河水闸、船闸和中干渠渠首工程组成。工程等别为 I等，主要建筑物为 1 级建筑物。50 年一遇设计洪峰流量 10300m3／s，200 年一遇校核洪峰流量为 12700m3／s。工程处于感潮区，历年平均高潮位为 3．59m，最低潮水位为-0．24m，设计允许最大上下游水位差 5，04m。实测南港水闸下游的最低潮水位了 1．59m，最高潮水位 4．52m。设计正常蓄水位 4．80m。采纳液压启闭机，平板钢闸门。南港闸 15 孔，净宽 lOm，设 3 座启闭室分控。其中第 1、3 号启闭室各控 4 孔闸；第 2 号启闭室控 7 孔闸。北溪水闸液压系统改造是实现水闸调度运行自动化测控、确保水闸安全运行的基础。重点是在保证系统安全可靠的前提下，解决闸门运行不同步。改造后，充分体现系统的先进性、有用性。改造工作应结合国际国内先进技术与设备，具有良好的性能价格比，并达到国内同类工程的先进水平。北溪水闸液压系统改造中的电气设备重点是更换控制设备(即控制柜，动力柜前期已更换)，选用可靠性高、技术先进、有网络支持功能的可编程控制器(即 PLC)设备为控制核心的现地控制站，解决闸门运行的纠偏问题及提高整个闸门运行系统的稳定性和可靠性。1.1 气象条件北溪水闸闸址位于 xx 河口河段，河源至北溪水闸闸址总长274km，平均坡降为 2．4％0，闸址以上流域面积 9640km2。九龙江流域靠近北回归线，受海洋气团影响，属南亚熟带季风气候。流域湿润温暖，雨量充沛。年平均气温 20．9~C，极端最低气温 3．2~C。夏季盛行东南风，冬季盛行西北风。流域多年平均降水量 1590mm，降水量年内分配不均匀，春夏多雨，4-9 月份的降水量占全年的 75％。1.2 对外交通条件本工程对外交通采纳公路...
