空心高墩封顶施工技术

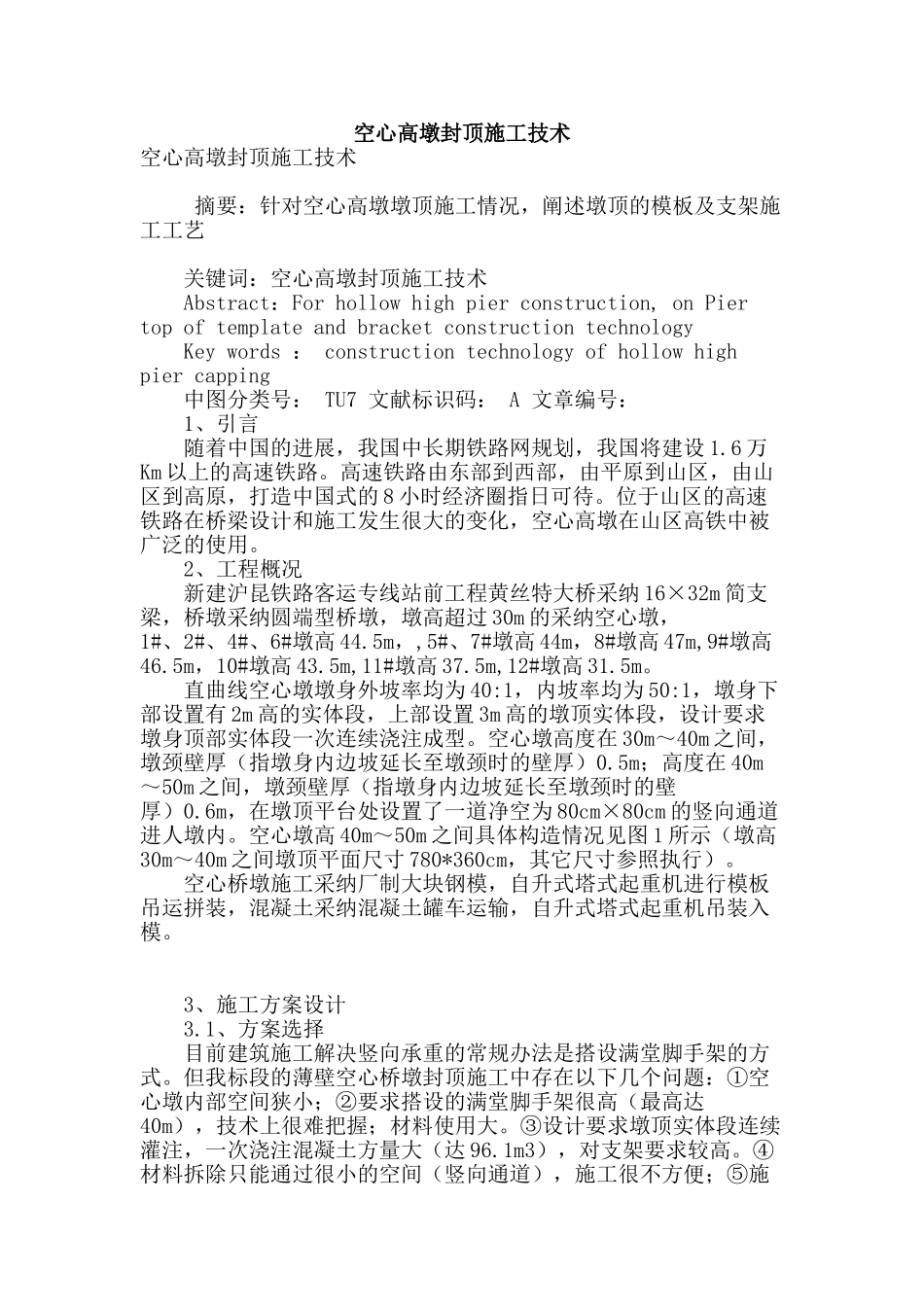

空心高墩封顶施工技术空心高墩封顶施工技术 摘要：针对空心高墩墩顶施工情况，阐述墩顶的模板及支架施工工艺 关键词：空心高墩封顶施工技术 Abstract：For hollow high pier construction, on Pier top of template and bracket construction technology Key words ： construction technology of hollow high pier capping 中图分类号： TU7 文献标识码： A 文章编号： 1、引言 随着中国的进展，我国中长期铁路网规划，我国将建设 1.6 万Km 以上的高速铁路。高速铁路由东部到西部，由平原到山区，由山区到高原，打造中国式的 8 小时经济圈指日可待。位于山区的高速铁路在桥梁设计和施工发生很大的变化，空心高墩在山区高铁中被广泛的使用。 2、工程概况 新建沪昆铁路客运专线站前工程黄丝特大桥采纳 16×32m 简支梁，桥墩采纳圆端型桥墩，墩高超过 30m 的采纳空心墩， 1#、2#、4#、6#墩高 44.5m，,5#、7#墩高 44m，8#墩高 47m,9#墩高46.5m，10#墩高 43.5m,11#墩高 37.5m,12#墩高 31.5m。 直曲线空心墩墩身外坡率均为 40:1，内坡率均为 50:1，墩身下部设置有 2m 高的实体段，上部设置 3m 高的墩顶实体段，设计要求墩身顶部实体段一次连续浇注成型。空心墩高度在 30m～40m 之间，墩颈壁厚（指墩身内边坡延长至墩颈时的壁厚）0.5m；高度在 40m～50m 之间，墩颈壁厚（指墩身内边坡延长至墩颈时的壁厚）0.6m，在墩顶平台处设置了一道净空为 80cm×80cm 的竖向通道进人墩内。空心墩高 40m～50m 之间具体构造情况见图 1 所示（墩高30m～40m 之间墩顶平面尺寸 780*360cm，其它尺寸参照执行）。 空心桥墩施工采纳厂制大块钢模，自升式塔式起重机进行模板吊运拼装，混凝土采纳混凝土罐车运输，自升式塔式起重机吊装入模。 3、施工方案设计 3.1、方案选择 目前建筑施工解决竖向承重的常规办法是搭设满堂脚手架的方式。但我标段的薄壁空心桥墩封顶施工中存在以下几个问题：①空心墩内部空间狭小；②要求搭设的满堂脚手架很高（最高达40m），技术上很难把握；材料使用大。③设计要求墩顶实体段连续灌注，一次浇注混凝土方量大（达 96.1m3），对支架要求较高。④材料拆除只能通过很小的空间（竖向通道），施工很不方便；⑤施工周期长，塔机利用率不高，同时模板的周转率很低，施工很不经济； 基于上述原因，假如实行上述的传统办法解决空心桥墩墩顶实体段竖向承重问题，较不现实，...
