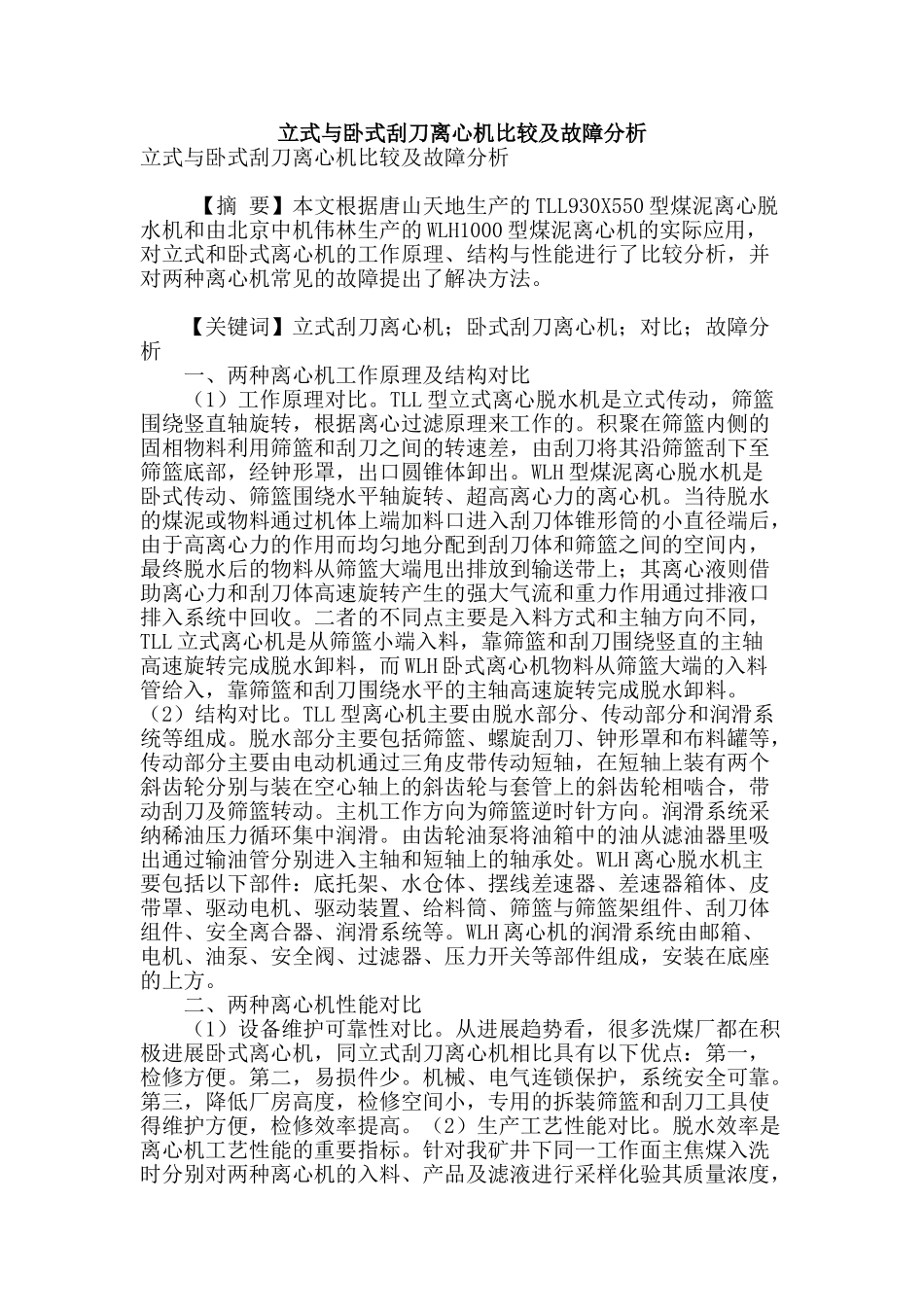

立式与卧式刮刀离心机比较及故障分析立式与卧式刮刀离心机比较及故障分析 【摘 要】本文根据唐山天地生产的 TLL930X550 型煤泥离心脱水机和由北京中机伟林生产的 WLH1000 型煤泥离心机的实际应用，对立式和卧式离心机的工作原理、结构与性能进行了比较分析，并对两种离心机常见的故障提出了解决方法。 【关键词】立式刮刀离心机；卧式刮刀离心机；对比；故障分析 一、两种离心机工作原理及结构对比 （1）工作原理对比。TLL 型立式离心脱水机是立式传动，筛篮围绕竖直轴旋转，根据离心过滤原理来工作的。积聚在筛篮内侧的固相物料利用筛篮和刮刀之间的转速差，由刮刀将其沿筛篮刮下至筛篮底部，经钟形罩，出口圆锥体卸出。WLH 型煤泥离心脱水机是卧式传动、筛篮围绕水平轴旋转、超高离心力的离心机。当待脱水的煤泥或物料通过机体上端加料口进入刮刀体锥形筒的小直径端后，由于高离心力的作用而均匀地分配到刮刀体和筛篮之间的空间内，最终脱水后的物料从筛篮大端甩出排放到输送带上；其离心液则借助离心力和刮刀体高速旋转产生的强大气流和重力作用通过排液口排入系统中回收。二者的不同点主要是入料方式和主轴方向不同，TLL 立式离心机是从筛篮小端入料，靠筛篮和刮刀围绕竖直的主轴高速旋转完成脱水卸料，而 WLH 卧式离心机物料从筛篮大端的入料管给入，靠筛篮和刮刀围绕水平的主轴高速旋转完成脱水卸料。（2）结构对比。TLL 型离心机主要由脱水部分、传动部分和润滑系统等组成。脱水部分主要包括筛篮、螺旋刮刀、钟形罩和布料罐等，传动部分主要由电动机通过三角皮带传动短轴，在短轴上装有两个斜齿轮分别与装在空心轴上的斜齿轮与套管上的斜齿轮相啮合，带动刮刀及筛篮转动。主机工作方向为筛篮逆时针方向。润滑系统采纳稀油压力循环集中润滑。由齿轮油泵将油箱中的油从滤油器里吸出通过输油管分别进入主轴和短轴上的轴承处。WLH 离心脱水机主要包括以下部件：底托架、水仓体、摆线差速器、差速器箱体、皮带罩、驱动电机、驱动装置、给料筒、筛篮与筛篮架组件、刮刀体组件、安全离合器、润滑系统等。WLH 离心机的润滑系统由邮箱、电机、油泵、安全阀、过滤器、压力开关等部件组成，安装在底座的上方。 二、两种离心机性能对比 （1）设备维护可靠性对比。从进展趋势看，很多洗煤厂都在积极进展卧式离心机，同立式刮刀离心机相比具有以下优点：第一，检修方便。第二，易损件少。机械、电气连锁保护，系统安全可靠。第三，降低...
