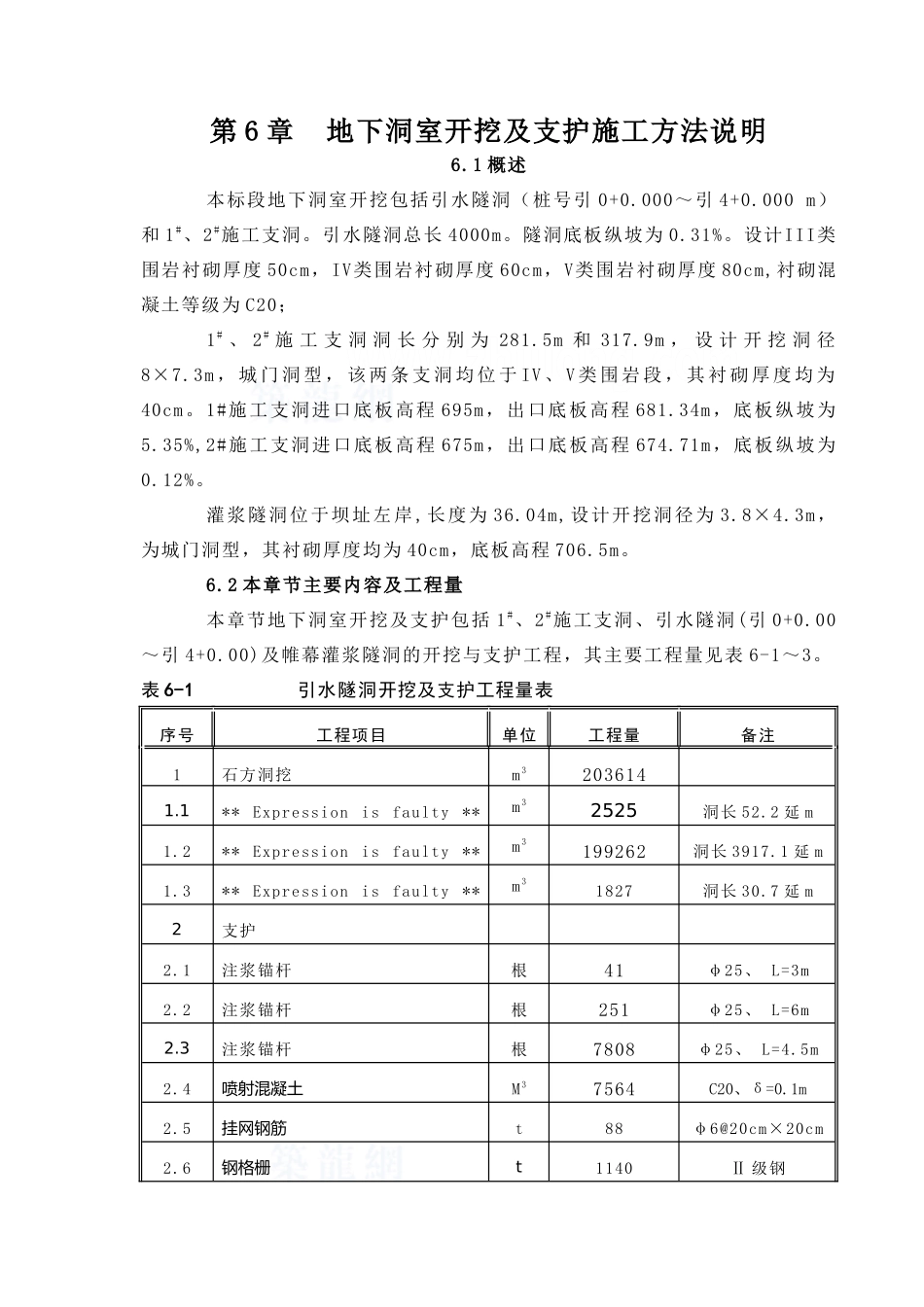

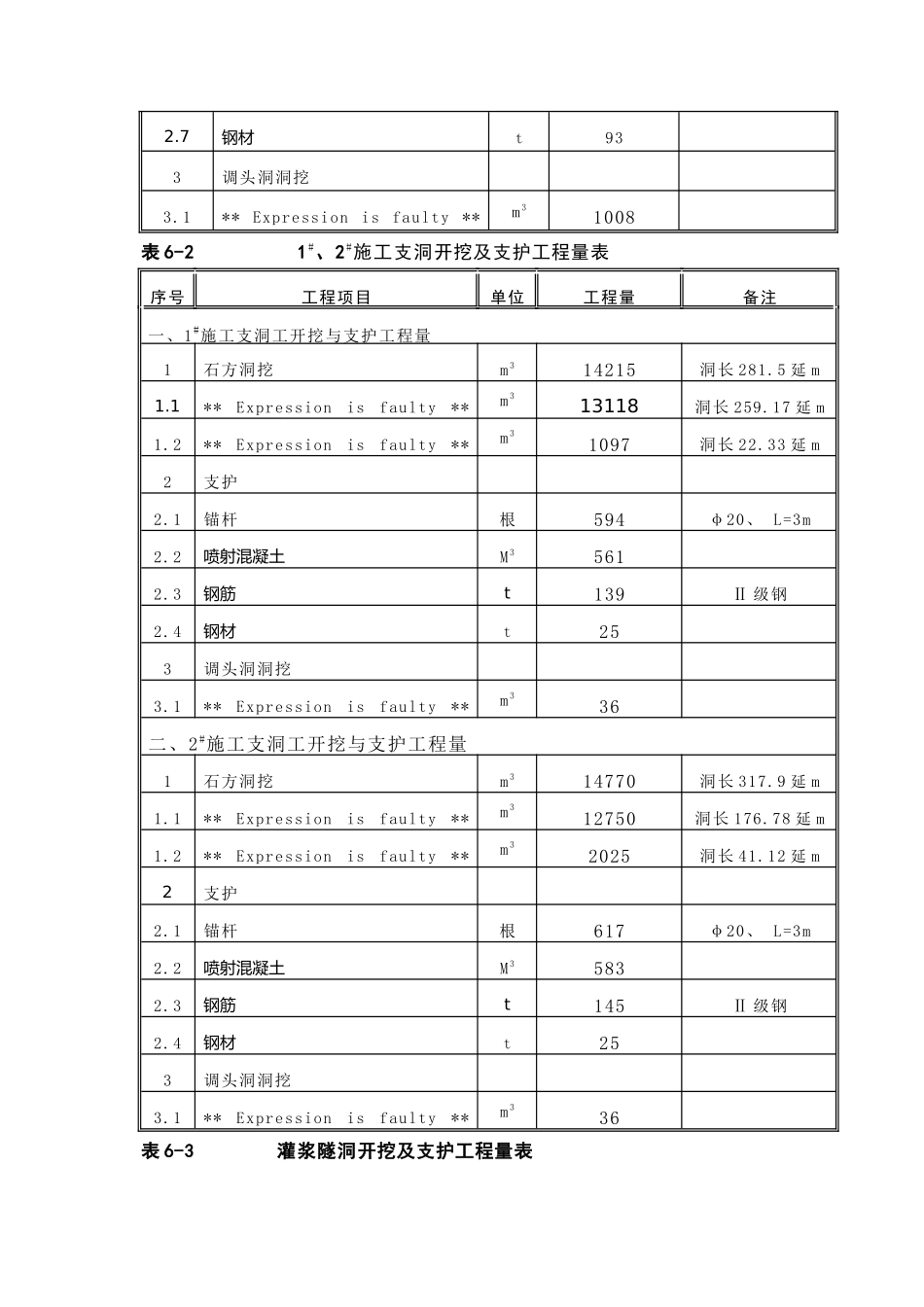

第 6 章 地下洞室开挖及支护施工方法说明6.1 概述本标段地下洞室开挖包括引水隧洞（桩号引 0+0.000～引 4+0.000 m）和 1#、2#施工支洞。引水隧洞总长 4000m。隧洞底板纵坡为 0.31%。设计III类围岩衬砌厚度 50cm，IV类围岩衬砌厚度 60cm，V类围岩衬砌厚度 80cm,衬砌混凝土等级为 C20；1# 、 2# 施 工 支 洞 洞 长 分 别 为 281.5m 和 317.9m ， 设 计 开 挖 洞 径8×7.3m ， 城 门 洞 型 ， 该 两 条 支 洞 均 位 于 IV 、 V 类 围 岩 段 ， 其 衬 砌 厚 度 均 为40cm。1#施工支洞进口底板高程 695m，出口底板高程 681.34m，底板纵坡为5.35%,2#施工支洞进口底板高程 675m，出口底板高程 674.71m，底板纵坡为0.12%。灌浆隧洞位于坝址左岸 ,长度为 36.04m,设计开挖洞径为 3.8×4.3m，为城门洞型，其衬砌厚度均为 40cm，底板高程 706.5m。6.2 本章节主要内容及工程量本章节地下洞室开挖及支护包括 1#、2#施工支洞、引水隧洞(引 0+0.00～引 4+0.00)及帷幕灌浆隧洞的开挖与支护工程，其主要工程量见表 6-1～3。表 6-1 引水隧洞开挖及支护工程量表序号工程项目单位工程量备注1石方洞挖m 32036141.1** Expression is faulty **m 32525洞长 52.2 延 m1.2** Expression is faulty **m 3199262洞长 3917.1 延 m1.3** Expression is faulty **m 31827洞长 30.7 延 m2支护2.1注浆锚杆根41φ25、 L=3m2.2注浆锚杆根251φ25、 L=6m2.3注浆锚杆根7808φ25、 L=4.5m2.4喷射混凝土M 37564C20、δ=0.1m2.5挂网钢筋t88φ6@20cm×20cm2.6钢格栅t1140Ⅱ 级钢2.7钢材t933调头洞洞挖3.1** Expression is faulty **m 31008表 6-2 1#、2#施工支洞开挖及支护工程量表序号工程项目单位工程量备注一、1#施工支洞工开挖与支护工程量1石方洞挖m 314215洞长 281.5 延 m1.1** Expression is faulty **m 313118洞长 259.17 延 m1.2** Expression is faulty **m 31097洞长 22.33 延 m2支护2.1锚杆根594φ20、 L=3m2.2喷射混凝土M 35612.3钢筋t139Ⅱ 级钢2.4钢材t253调头洞洞挖3.1** Expression is faulty **m 336二、2#施工支洞工开挖与支护工程量1石方洞挖m 314770洞长 317.9 延 m1.1** Expression is faulty **m 312750洞长 176.78 延 m1.2** Expression is faulty **m 32025洞长 41.12 延 m2支护2.1锚杆根...
