第05章-施工测量控制与观测设施-正稿

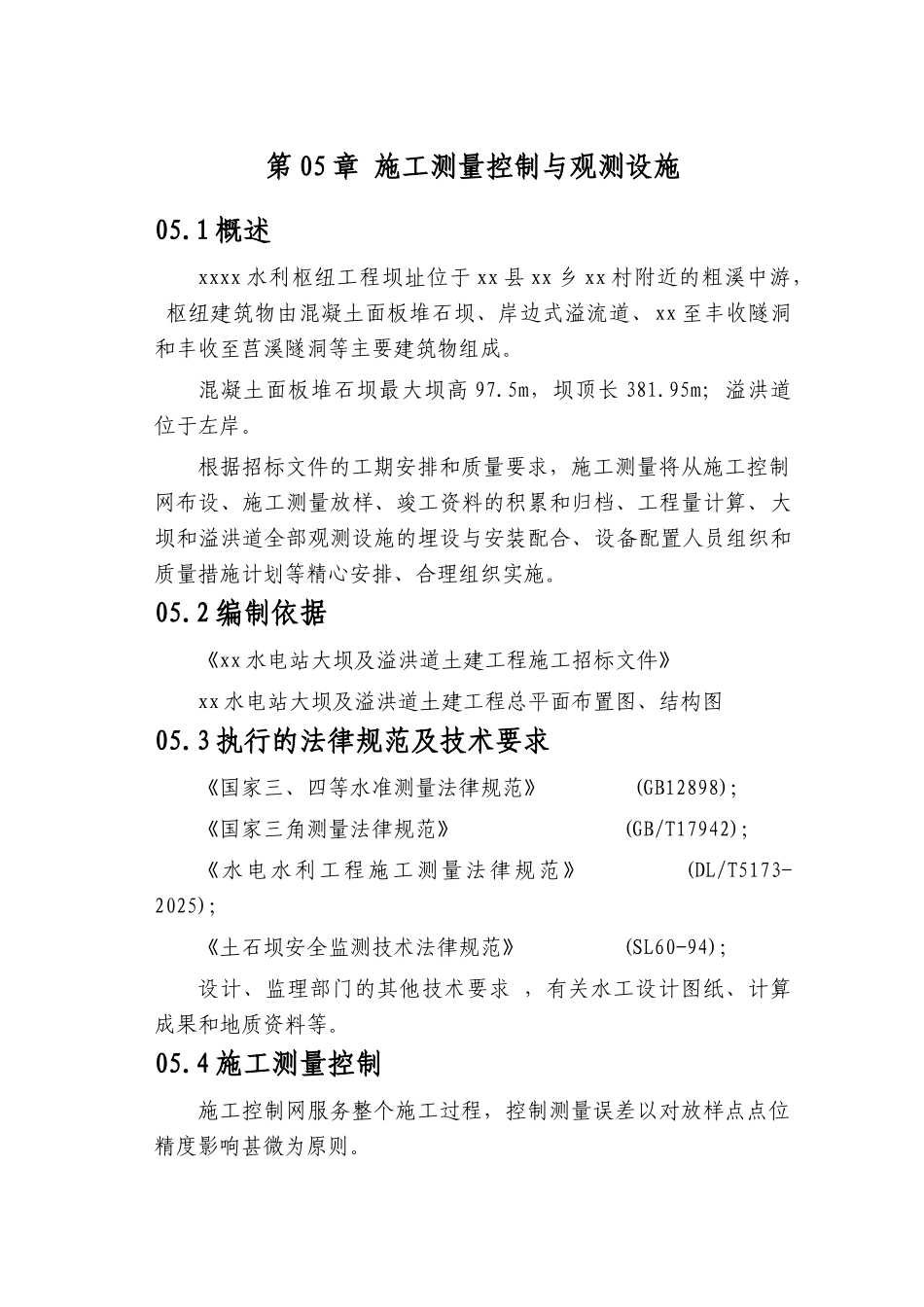

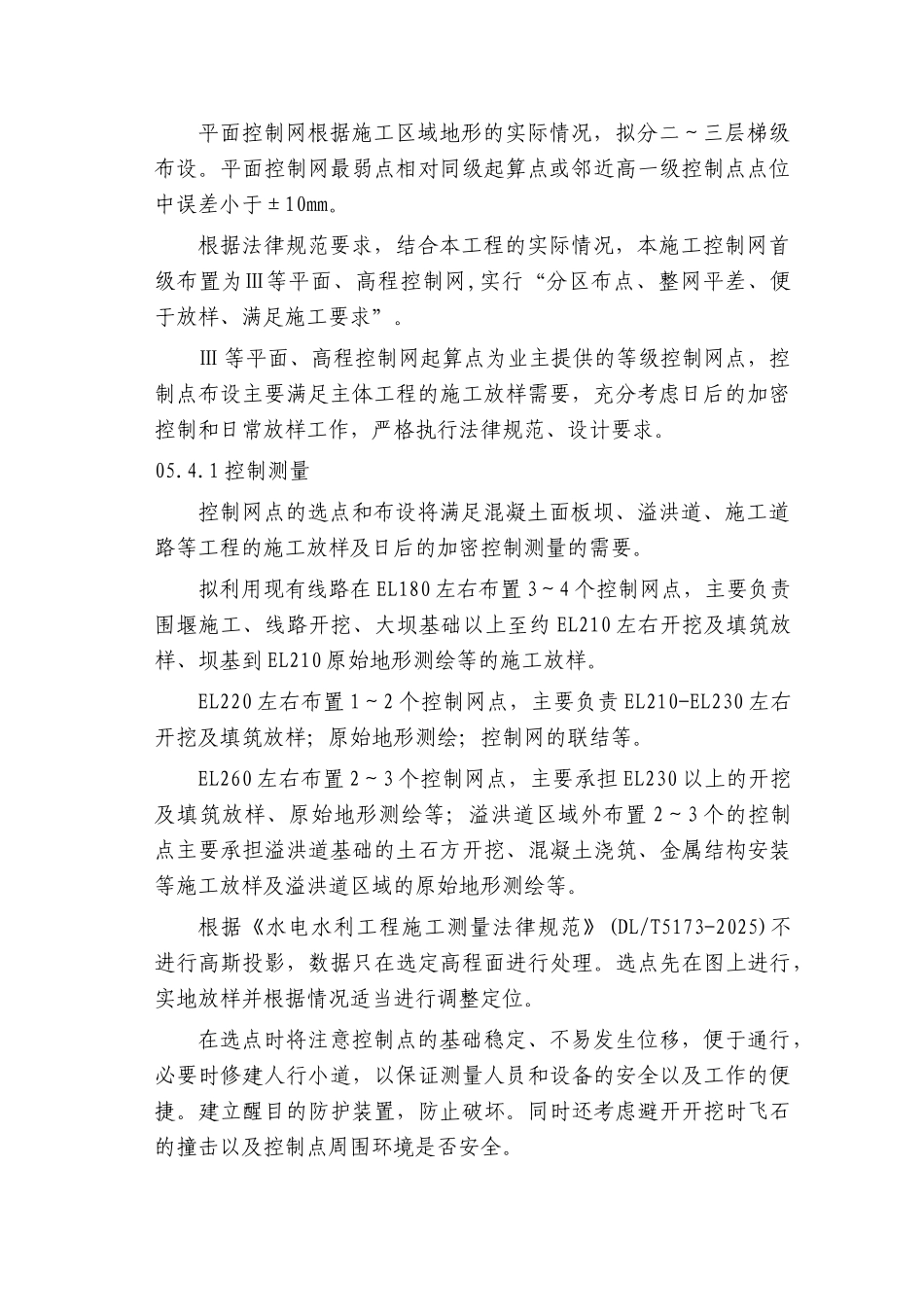

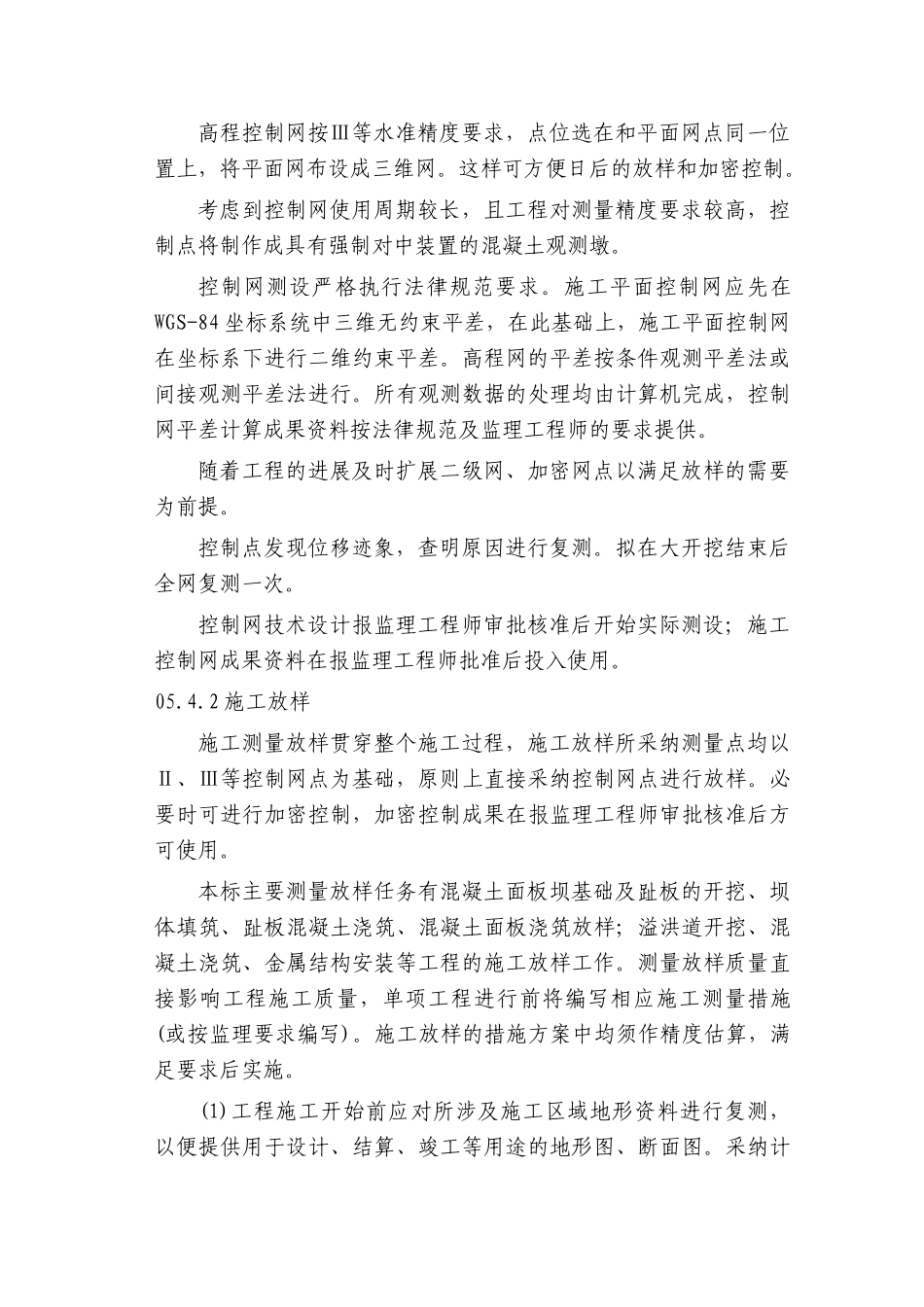

第 05 章 施工测量控制与观测设施05.1 概述xxxx 水利枢纽工程坝址位于 xx 县 xx 乡 xx 村附近的粗溪中游， 枢纽建筑物由混凝土面板堆石坝、岸边式溢流道、xx 至丰收隧洞和丰收至莒溪隧洞等主要建筑物组成。混凝土面板堆石坝最大坝高 97.5m，坝顶长 381.95m；溢洪道位于左岸。根据招标文件的工期安排和质量要求，施工测量将从施工控制网布设、施工测量放样、竣工资料的积累和归档、工程量计算、大坝和溢洪道全部观测设施的埋设与安装配合、设备配置人员组织和质量措施计划等精心安排、合理组织实施。05.2 编制依据《xx 水电站大坝及溢洪道土建工程施工招标文件》xx 水电站大坝及溢洪道土建工程总平面布置图、结构图05.3 执行的法律规范及技术要求《国家三、四等水准测量法律规范》 (GB12898)；《国家三角测量法律规范》 (GB/T17942)； 《水电水利工程施工测量法律规范》 (DL/T5173-2025)； 《土石坝安全监测技术法律规范》 (SL60-94)；设计、监理部门的其他技术要求 ，有关水工设计图纸、计算成果和地质资料等。05.4 施工测量控制施工控制网服务整个施工过程，控制测量误差以对放样点点位精度影响甚微为原则。平面控制网根据施工区域地形的实际情况，拟分二～三层梯级布设。平面控制网最弱点相对同级起算点或邻近高一级控制点点位中误差小于±10mm。根据法律规范要求，结合本工程的实际情况，本施工控制网首级布置为Ⅲ等平面、高程控制网,实行“分区布点、整网平差、便于放样、满足施工要求”。Ⅲ 等平面、高程控制网起算点为业主提供的等级控制网点，控制点布设主要满足主体工程的施工放样需要，充分考虑日后的加密控制和日常放样工作，严格执行法律规范、设计要求。05.4.1 控制测量控制网点的选点和布设将满足混凝土面板坝、溢洪道、施工道路等工程的施工放样及日后的加密控制测量的需要。拟利用现有线路在 EL180 左右布置 3～4 个控制网点，主要负责围堰施工、线路开挖、大坝基础以上至约 EL210 左右开挖及填筑放样、坝基到 EL210 原始地形测绘等的施工放样。EL220 左右布置 1～2 个控制网点，主要负责 EL210-EL230 左右开挖及填筑放样；原始地形测绘；控制网的联结等。EL260 左右布置 2～3 个控制网点，主要承担 EL230 以上的开挖及填筑放样、原始地形测绘等；溢洪道区域外布置 2～3 个的控制点主要承担溢洪道基础的土石方开挖、混凝土浇筑、金属结构安装等施工放样及溢洪道区域的原始地形测...
