第07章--地下洞室开挖及支护用

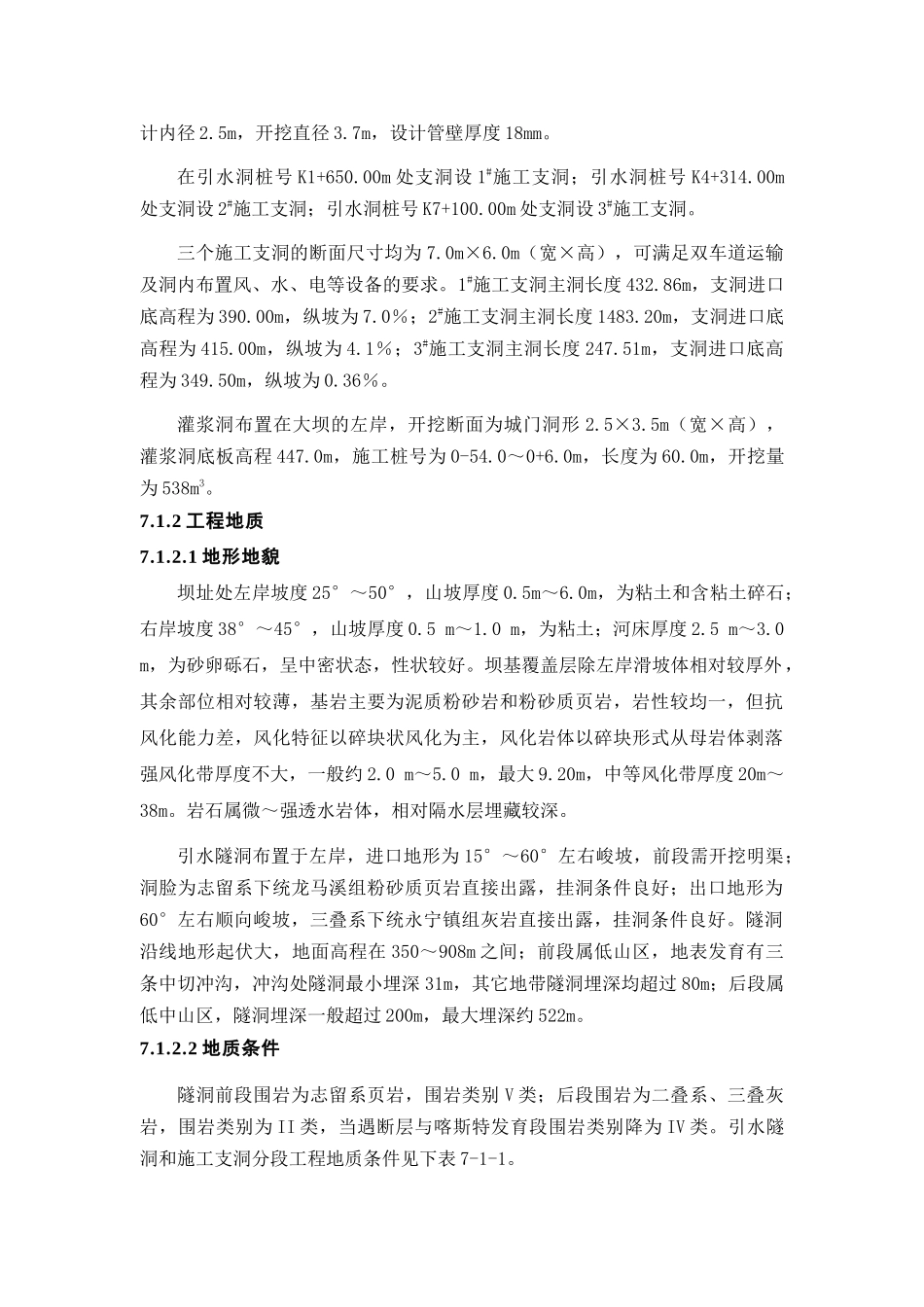

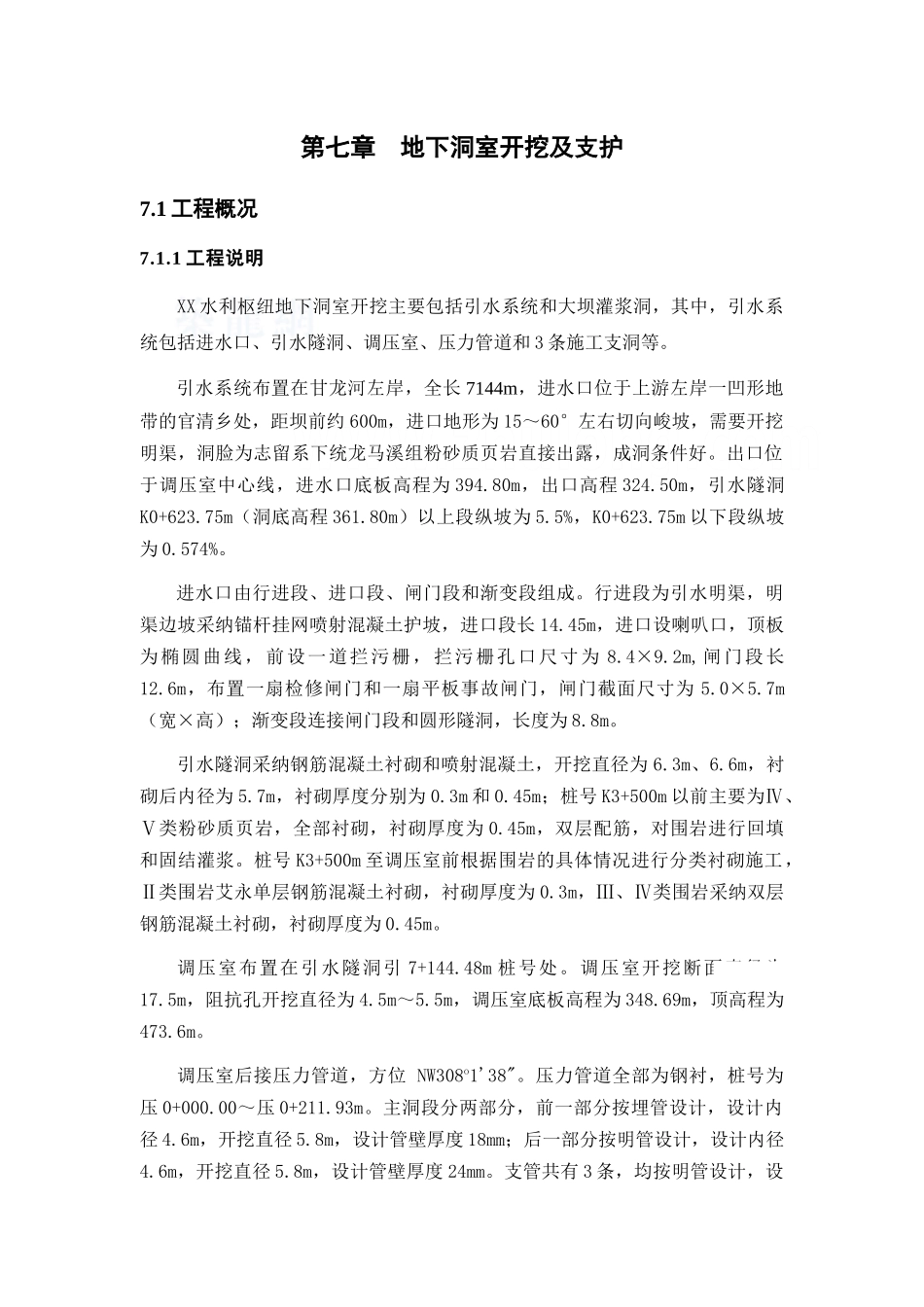

第七章 地下洞室开挖及支护7.1 工程概况……………………………………………7-17.2 开挖施工的难点和对策……………………………7-57.3 施工布置……………………………………………7-67.4 开挖施工程序………………………………………7-117.5 地下工程开挖工艺流程…………………………….7-127.6 施工方法…………………………………………….7-157.7 爆破试验与监测…………………………………….7-247.8 施工进度及施工强度安排………………………….7-277.9 资源配置…………………………………………….7-307.10 质量和安全保证措施……………………………….7-31第七章 地下洞室开挖及支护7.1 工程概况7.1.1 工程说明XX 水利枢纽地下洞室开挖主要包括引水系统和大坝灌浆洞，其中，引水系统包括进水口、引水隧洞、调压室、压力管道和 3 条施工支洞等。引水系统布置在甘龙河左岸，全长 7144m，进水口位于上游左岸一凹形地带的官清乡处，距坝前约 600m，进口地形为 15～60°左右切向峻坡，需要开挖明渠，洞脸为志留系下统龙马溪组粉砂质页岩直接出露，成洞条件好。出口位于调压室中心线，进水口底板高程为 394.80m，出口高程 324.50m，引水隧洞K0+623.75m（洞底高程 361.80m）以上段纵坡为 5.5%，K0+623.75m 以下段纵坡为 0.574%。进水口由行进段、进口段、闸门段和渐变段组成。行进段为引水明渠，明渠边坡采纳锚杆挂网喷射混凝土护坡，进口段长 14.45m，进口设喇叭口，顶板为椭圆曲线，前设一道拦污栅，拦污栅孔口尺寸为 8.4×9.2m,闸门段长12.6m，布置一扇检修闸门和一扇平板事故闸门，闸门截面尺寸为 5.0×5.7m（宽×高）；渐变段连接闸门段和圆形隧洞，长度为 8.8m。引水隧洞采纳钢筋混凝土衬砌和喷射混凝土，开挖直径为 6.3m、6.6m，衬砌后内径为 5.7m，衬砌厚度分别为 0.3m 和 0.45m；桩号 K3+500m 以前主要为Ⅳ、Ⅴ类粉砂质页岩，全部衬砌，衬砌厚度为 0.45m，双层配筋，对围岩进行回填和固结灌浆。桩号 K3+500m 至调压室前根据围岩的具体情况进行分类衬砌施工，Ⅱ类围岩艾永单层钢筋混凝土衬砌，衬砌厚度为 0.3m，Ⅲ、Ⅳ类围岩采纳双层钢筋混凝土衬砌，衬砌厚度为 0.45m。调压室布置在引水隧洞引 7+144.48m 桩号处。调压室开挖断面直径为17.5m，阻抗孔开挖直径为 4.5m～5.5m，调压室底板高程为 348.69m，顶高程为473.6m。调压室后接压力管道，方位 NW308o1'38"。压力管道全部为钢衬，...
