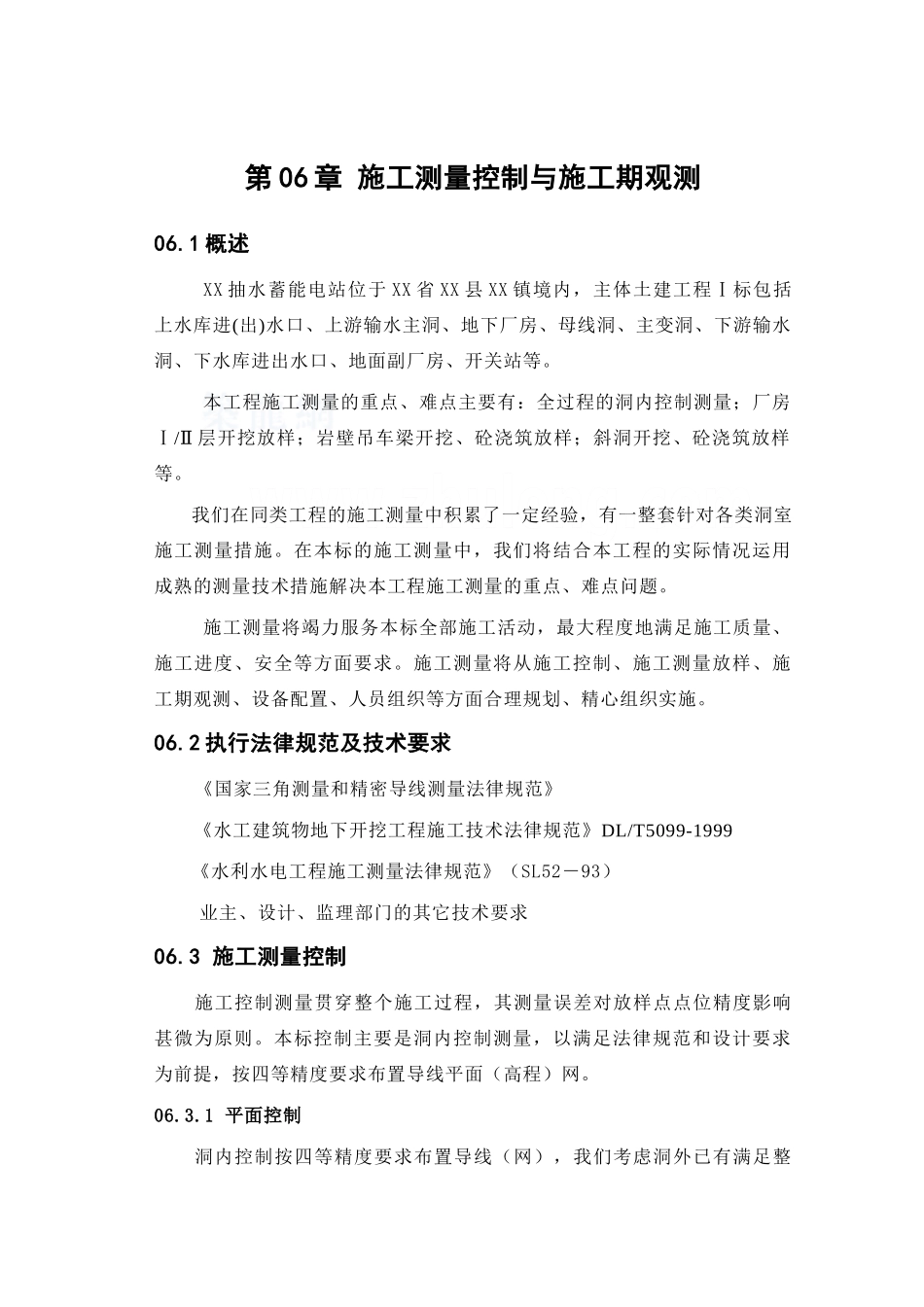

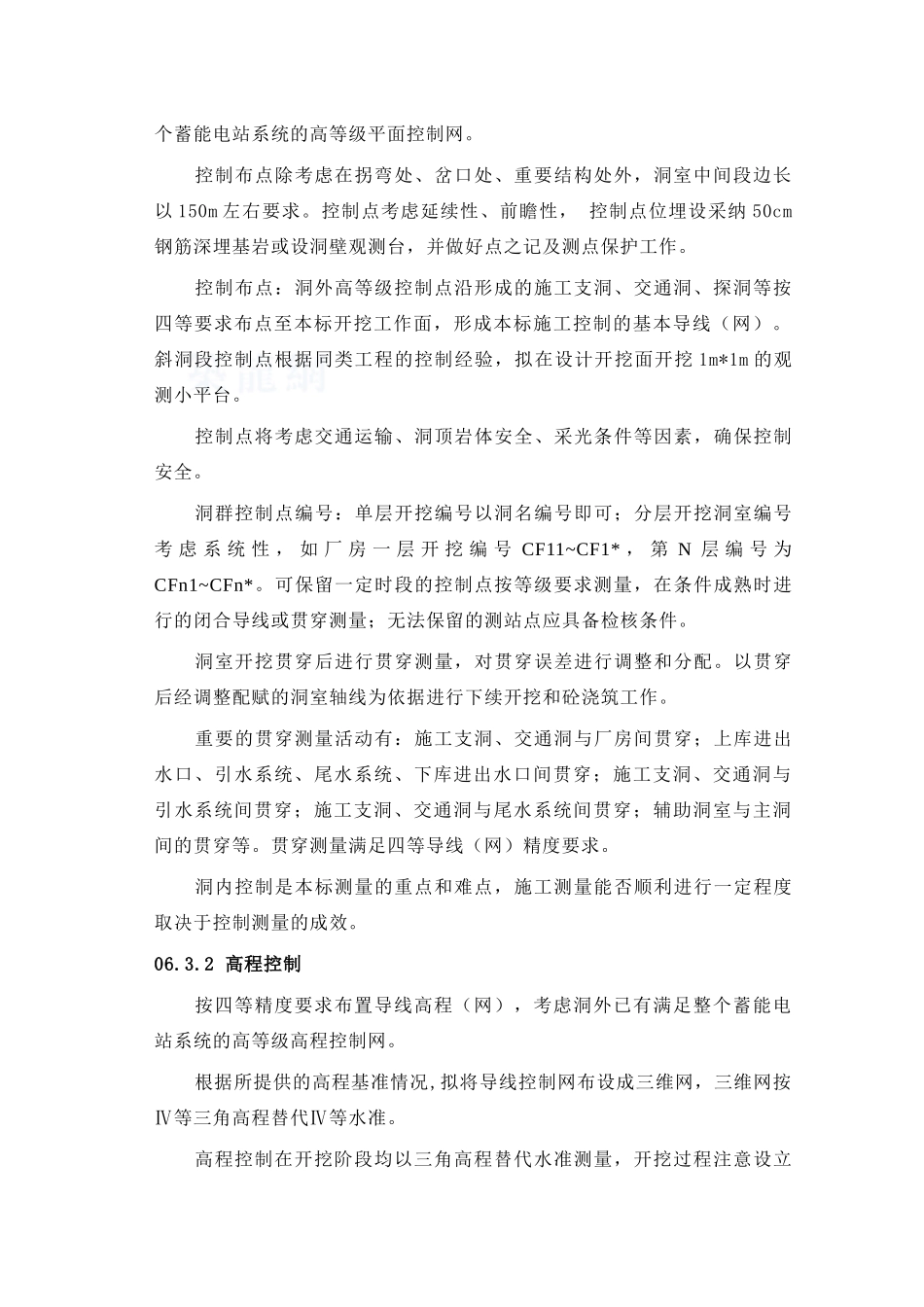

第 06 章 施工测量控制与施工期观测06.1 概述XX 抽水蓄能电站位于 XX 省 XX 县 XX 镇境内，主体土建工程Ⅰ标包括上水库进(出)水口、上游输水主洞、地下厂房、母线洞、主变洞、下游输水洞、下水库进出水口、地面副厂房、开关站等。本工程施工测量的重点、难点主要有：全过程的洞内控制测量；厂房Ⅰ/Ⅱ 层开挖放样；岩壁吊车梁开挖、砼浇筑放样；斜洞开挖、砼浇筑放样等。我们在同类工程的施工测量中积累了一定经验，有一整套针对各类洞室施工测量措施。在本标的施工测量中，我们将结合本工程的实际情况运用成熟的测量技术措施解决本工程施工测量的重点、难点问题。施工测量将竭力服务本标全部施工活动，最大程度地满足施工质量、施工进度、安全等方面要求。施工测量将从施工控制、施工测量放样、施工期观测、设备配置、人员组织等方面合理规划、精心组织实施。06.2 执行法律规范及技术要求《国家三角测量和精密导线测量法律规范》《水工建筑物地下开挖工程施工技术法律规范》DL/T5099-1999《水利水电工程施工测量法律规范》（SL52－93）业主、设计、监理部门的其它技术要求06.3 施工测量控制施工控制测量贯穿整个施工过程，其测量误差对放样点点位精度影响甚微为原则。本标控制主要是洞内控制测量，以满足法律规范和设计要求为前提，按四等精度要求布置导线平面（高程）网。06.3.1 平面控制洞内控制按四等精度要求布置导线（网），我们考虑洞外已有满足整个蓄能电站系统的高等级平面控制网。控制布点除考虑在拐弯处、岔口处、重要结构处外，洞室中间段边长以 150m 左右要求。控制点考虑延续性、前瞻性， 控制点位埋设采纳 50cm钢筋深埋基岩或设洞壁观测台，并做好点之记及测点保护工作。控制布点：洞外高等级控制点沿形成的施工支洞、交通洞、探洞等按四等要求布点至本标开挖工作面，形成本标施工控制的基本导线（网）。斜洞段控制点根据同类工程的控制经验，拟在设计开挖面开挖 1m*1m 的观测小平台。控制点将考虑交通运输、洞顶岩体安全、采光条件等因素，确保控制安全。洞群控制点编号：单层开挖编号以洞名编号即可；分层开挖洞室编号考 虑 系 统 性 ， 如 厂 房 一 层 开 挖 编 号 CF11~CF1* ， 第 N 层 编 号 为CFn1~CFn*。可保留一定时段的控制点按等级要求测量，在条件成熟时进行的闭合导线或贯穿测量；无法保留的测站点应具备检核条件。洞室开挖贯穿后进行贯穿测量，对贯穿误差进行调整和分配。...
