第08章-主坝坝料开采、填筑施工程序及方法说明书及附图VIP专享

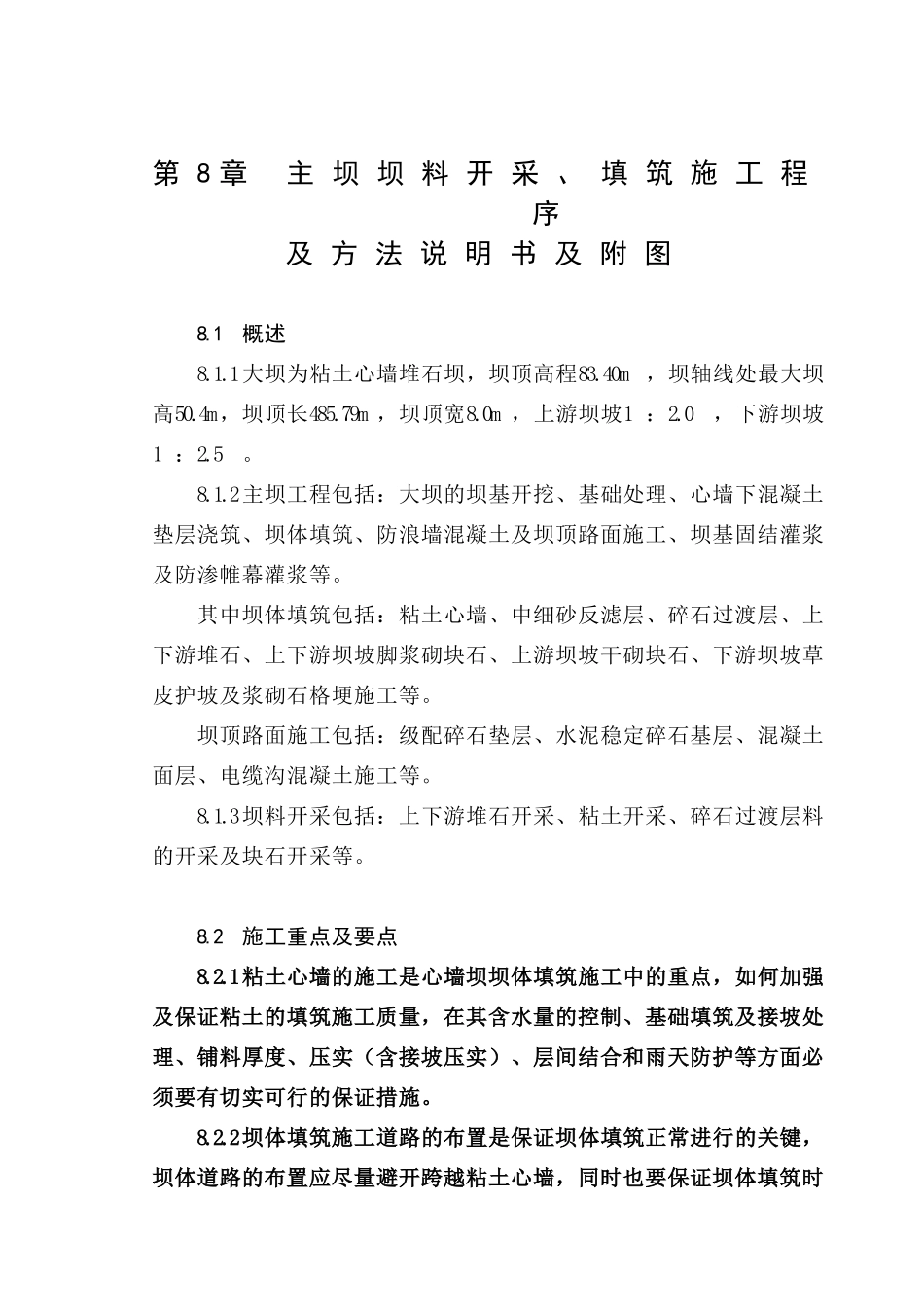

第 8 章主 坝 坝 料 开 采 、 填 筑 施 工 程序及 方 法 说 明 书 及 附 图8.1概述8.1.1大坝为粘土心墙堆石坝，坝顶高程83.40m ，坝轴线处最大坝高50.4m，坝顶长485.79m ，坝顶宽8.0m ，上游坝坡1 ：2.0，下游坝坡1 ：2.5。8.1.2主坝工程包括：大坝的坝基开挖、基础处理、心墙下混凝土垫层浇筑、坝体填筑、防浪墙混凝土及坝顶路面施工、坝基固结灌浆及防渗帷幕灌浆等。其中坝体填筑包括：粘土心墙、中细砂反滤层、碎石过渡层、上下游堆石、上下游坝坡脚浆砌块石、上游坝坡干砌块石、下游坝坡草皮护坡及浆砌石格埂施工等。坝顶路面施工包括：级配碎石垫层、水泥稳定碎石基层、混凝土面层、电缆沟混凝土施工等。8.1.3坝料开采包括：上下游堆石开采、粘土开采、碎石过渡层料的开采及块石开采等。8.2施工重点及要点8.2.1粘土心墙的施工是心墙坝坝体填筑施工中的重点，如何加强及保证粘土的填筑施工质量，在其含水量的控制、基础填筑及接坡处理、铺料厚度、压实（含接坡压实）、层间结合和雨天防护等方面必须要有切实可行的保证措施。8.2.2坝体填筑施工道路的布置是保证坝体填筑正常进行的关键，坝体道路的布置应尽量避开跨越粘土心墙，同时也要保证坝体填筑时上下游堆石的施工道路顺畅。8.2.3坝体初期填筑（施工围堰和齿槽心墙粘土）与其它施工项目间的干扰较大，应做好现场施工组织与管理。8.3主坝坝料开采方案8.3.1说明：主坝坝料开采包括上下游堆石开采、粘土开采及护坡块石开采等，其中上下游堆石料主要是利用库盆开挖料、下进出水口开挖料和洞室开挖料，其开采方案见相关章节；护坡块石由业主协调采购，不在西梅园自行开采。本节主要阐述心墙粘土料的开采方案。8.3.2粘土料开采方案8.3.2.1 东梅园土料场心墙粘土料皆自东梅园土料场开采。东梅园土料场位于宜兴市区南郊，料场距下水库坝址直线距离约1.2km ，有简易公路与104 国道相连，交通便利。料场为北东向平缓岗地，地表种经济作物，地面高程30.0 ～58.5m 。呈西南略高，北东销低趋势。东梅园土料场运距较近，交通便利，土料场面积大，主要质量指标及储量皆满足要求，但地表种植经济作物，浅部植物根系发育，开采时需作适当深挖。东梅园土料场的储量见下表8-1 。表 8-1 东 梅 园 土 料 场 储 量 计 算 表分区面 积 （ 万m2 ）平 均 厚 度 （ m ）储 量 （ 万 m3 ）有 效 层无 效 层有 效 层无 效 层A区12.972.950.6038.257...
