第09章-主变洞及其它辅助洞室施工----VIP专享

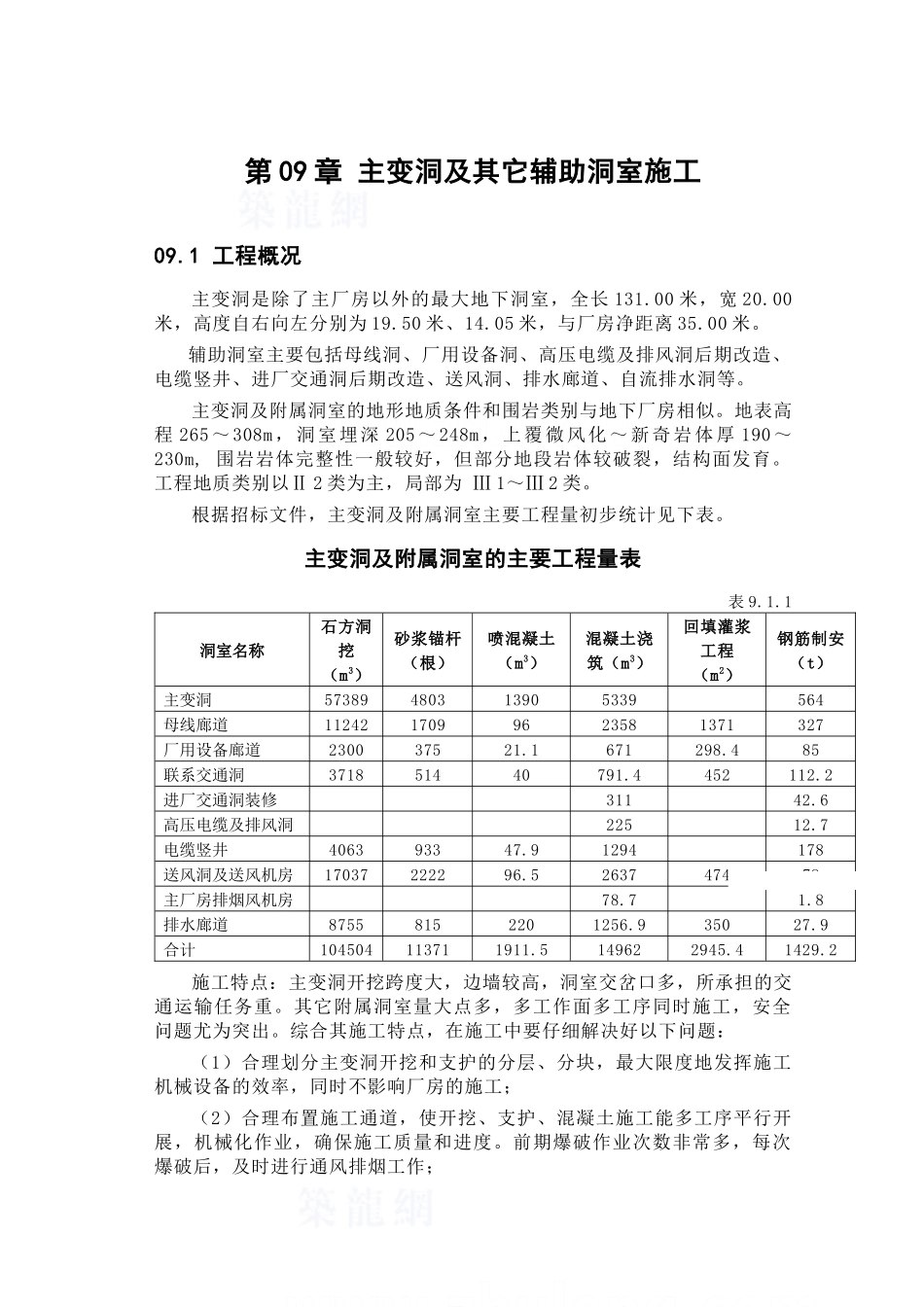

第 09 章 主变洞及其它辅助洞室施工09.1 工程概况主变洞是除了主厂房以外的最大地下洞室，全长 131.00 米，宽 20.00米，高度自右向左分别为 19.50 米、14.05 米，与厂房净距离 35.00 米。辅助洞室主要包括母线洞、厂用设备洞、高压电缆及排风洞后期改造、电缆竖井、进厂交通洞后期改造、送风洞、排水廊道、自流排水洞等。主变洞及附属洞室的地形地质条件和围岩类别与地下厂房相似。地表高程 265～308m，洞室埋深 205～248m，上覆微风化～新奇岩体厚 190～230m, 围岩岩体完整性一般较好，但部分地段岩体较破裂，结构面发育。工程地质类别以Ⅱ 2 类为主，局部为 Ⅲ 1～Ⅲ 2 类。根据招标文件，主变洞及附属洞室主要工程量初步统计见下表。主变洞及附属洞室的主要工程量表 表 9.1.1洞室名称石方洞挖（m3）砂浆锚杆（根）喷混凝土（m3）混凝土浇筑（m3）回填灌浆工程（m2）钢筋制安（t）主变洞57389480313905339564母线廊道1124217099623581371327厂用设备廊道230037521.1671298.485联系交通洞371851440791.4452112.2进厂交通洞装修31142.6高压电缆及排风洞22512.7电缆竖井406393347.91294178送风洞及送风机房17037222296.5263747478主厂房排烟风机房78.71.8排水廊道87558152201256.935027.9合计104504113711911.5149622945.41429.2施工特点：主变洞开挖跨度大，边墙较高，洞室交岔口多，所承担的交通运输任务重。其它附属洞室量大点多，多工作面多工序同时施工，安全问题尤为突出。综合其施工特点，在施工中要仔细解决好以下问题：（1）合理划分主变洞开挖和支护的分层、分块，最大限度地发挥施工机械设备的效率，同时不影响厂房的施工；（2）合理布置施工通道，使开挖、支护、混凝土施工能多工序平行开展，机械化作业，确保施工质量和进度。前期爆破作业次数非常多，每次爆破后，及时进行通风排烟工作；（3）精心做好每次爆破设计，控制爆破震动在符合要求的范围以内，并进行爆破震动测试试验，不断调整优化爆破参数值。同时做好安全监测工作，确保主变洞顶拱和高边墙的围岩稳定和施工安全；（4）附属洞室施工，首先要理顺各部位、各洞室、各工序之间互相关系，根据轻重缓急合理协调，使各系统洞室群能协调同步施工；（5）各附属洞室之间连接交岔口较多，交岔口处的洞室稳定问题尤为突出。施工要实行有效、合理的支护及爆破控制措施，确保交岔口处围岩的稳定和安全；（6）各附属洞室施工时间较长，合理安排开挖支护、各工序...
