第10章-上、下库进出水口施工----VIP专享

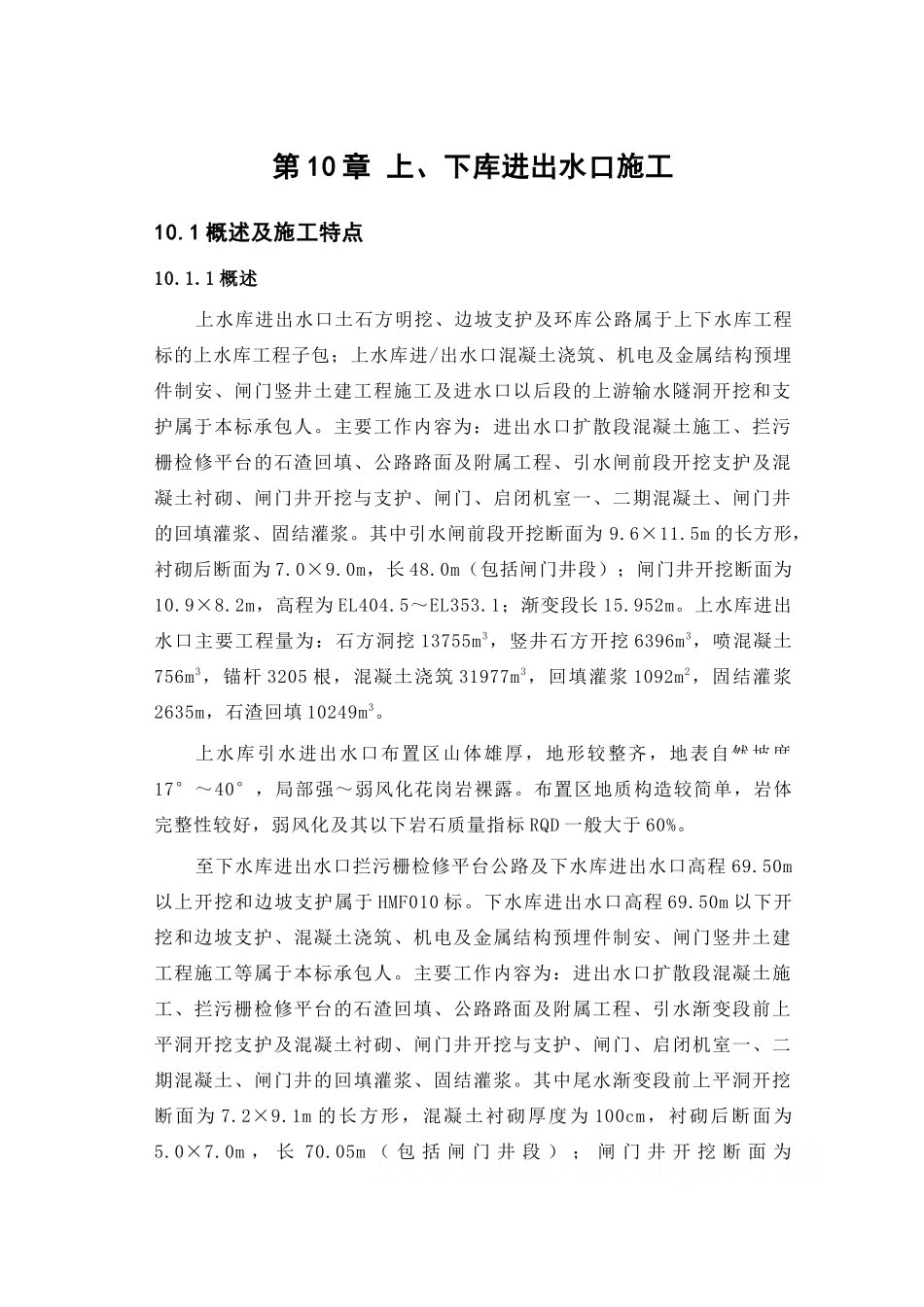

第 10 章 上、下库进出水口施工10.1 概述及施工特点10.1.1 概述上水库进出水口土石方明挖、边坡支护及环库公路属于上下水库工程标的上水库工程子包；上水库进/出水口混凝土浇筑、机电及金属结构预埋件制安、闸门竖井土建工程施工及进水口以后段的上游输水隧洞开挖和支护属于本标承包人。主要工作内容为：进出水口扩散段混凝土施工、拦污栅检修平台的石渣回填、公路路面及附属工程、引水闸前段开挖支护及混凝土衬砌、闸门井开挖与支护、闸门、启闭机室一、二期混凝土、闸门井的回填灌浆、固结灌浆。其中引水闸前段开挖断面为 9.6×11.5m 的长方形，衬砌后断面为 7.0×9.0m，长 48.0m（包括闸门井段）；闸门井开挖断面为10.9×8.2m，高程为 EL404.5～EL353.1；渐变段长 15.952m。上水库进出水口主要工程量为：石方洞挖 13755m3，竖井石方开挖 6396m3，喷混凝土756m3，锚杆 3205 根，混凝土浇筑 31977m3，回填灌浆 1092m2，固结灌浆2635m，石渣回填 10249m3。上水库引水进出水口布置区山体雄厚，地形较整齐，地表自然坡度17°～40°，局部强～弱风化花岗岩裸露。布置区地质构造较简单，岩体完整性较好，弱风化及其以下岩石质量指标 RQD 一般大于 60%。至下水库进出水口拦污栅检修平台公路及下水库进出水口高程 69.50m以上开挖和边坡支护属于 HMF010 标。下水库进出水口高程 69.50m 以下开挖和边坡支护、混凝土浇筑、机电及金属结构预埋件制安、闸门竖井土建工程施工等属于本标承包人。主要工作内容为：进出水口扩散段混凝土施工、拦污栅检修平台的石渣回填、公路路面及附属工程、引水渐变段前上平洞开挖支护及混凝土衬砌、闸门井开挖与支护、闸门、启闭机室一、二期混凝土、闸门井的回填灌浆、固结灌浆。其中尾水渐变段前上平洞开挖断面为 7.2×9.1m 的长方形，混凝土衬砌厚度为 100cm，衬砌后断面为5.0×7.0m ， 长 70.05m （ 包 括 闸 门 井 段 ） ； 闸 门 井 开 挖 断 面 为8.8×14.7m，高程为 EL109.8～EL49.5。下水库进出水口主要工程量为：土石方明挖 139769m3，石方洞挖 22025m3，竖井石方开挖 25820m3，喷混凝土 1982m3，锚杆 14118 根，混凝土浇筑 53775m3，回填灌浆 2104m2，固结灌浆 538m，石渣回填 27258m3。下水库进出水口位于现场桥电站厂房下游，地表地形较整齐，自然坡度 15°～45°。布置区弱风化及其以下岩体完整性中等，岩石质量指标RQD 一般介于 50%～70%之间。...
