第10章大坝土石方填筑

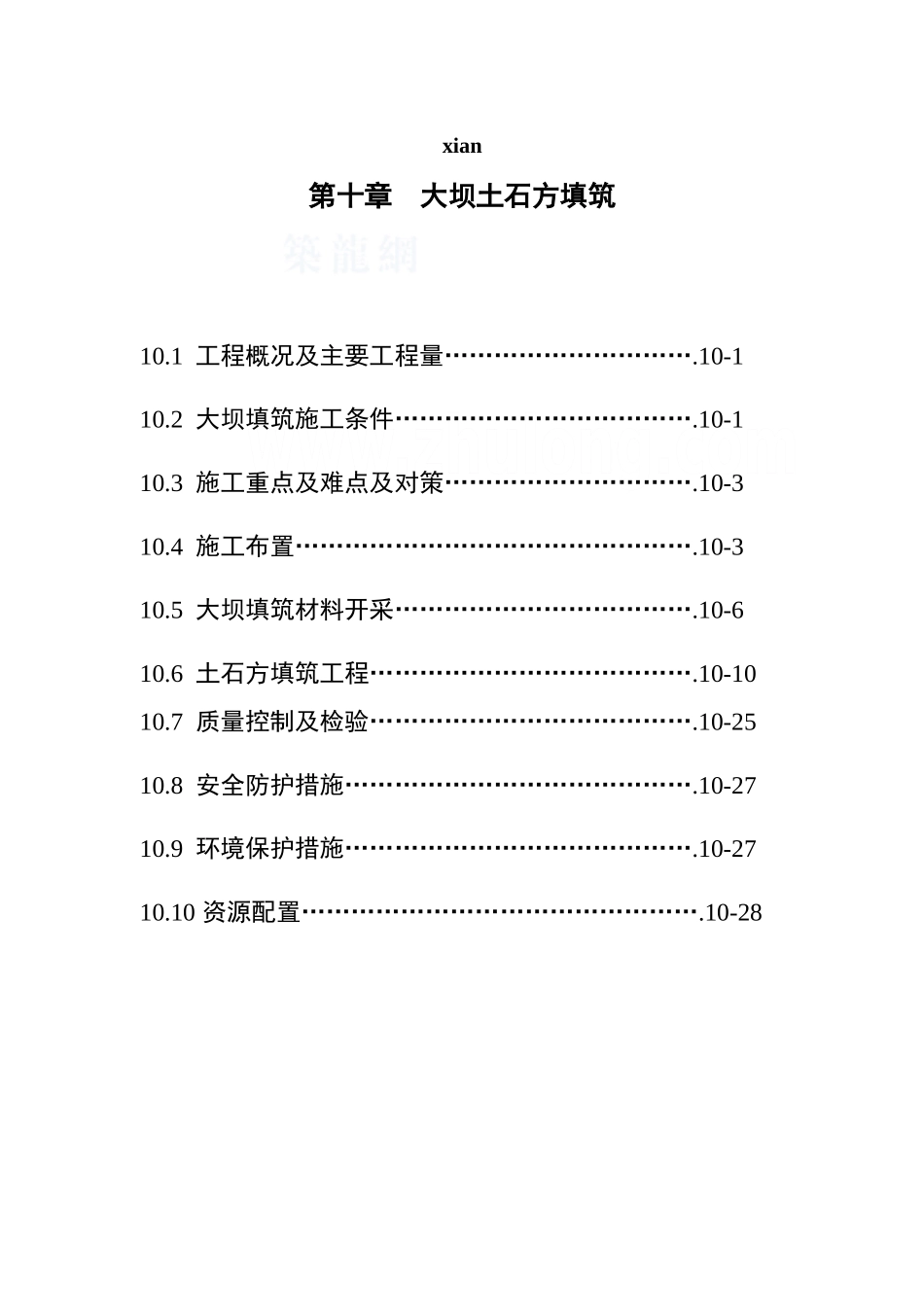

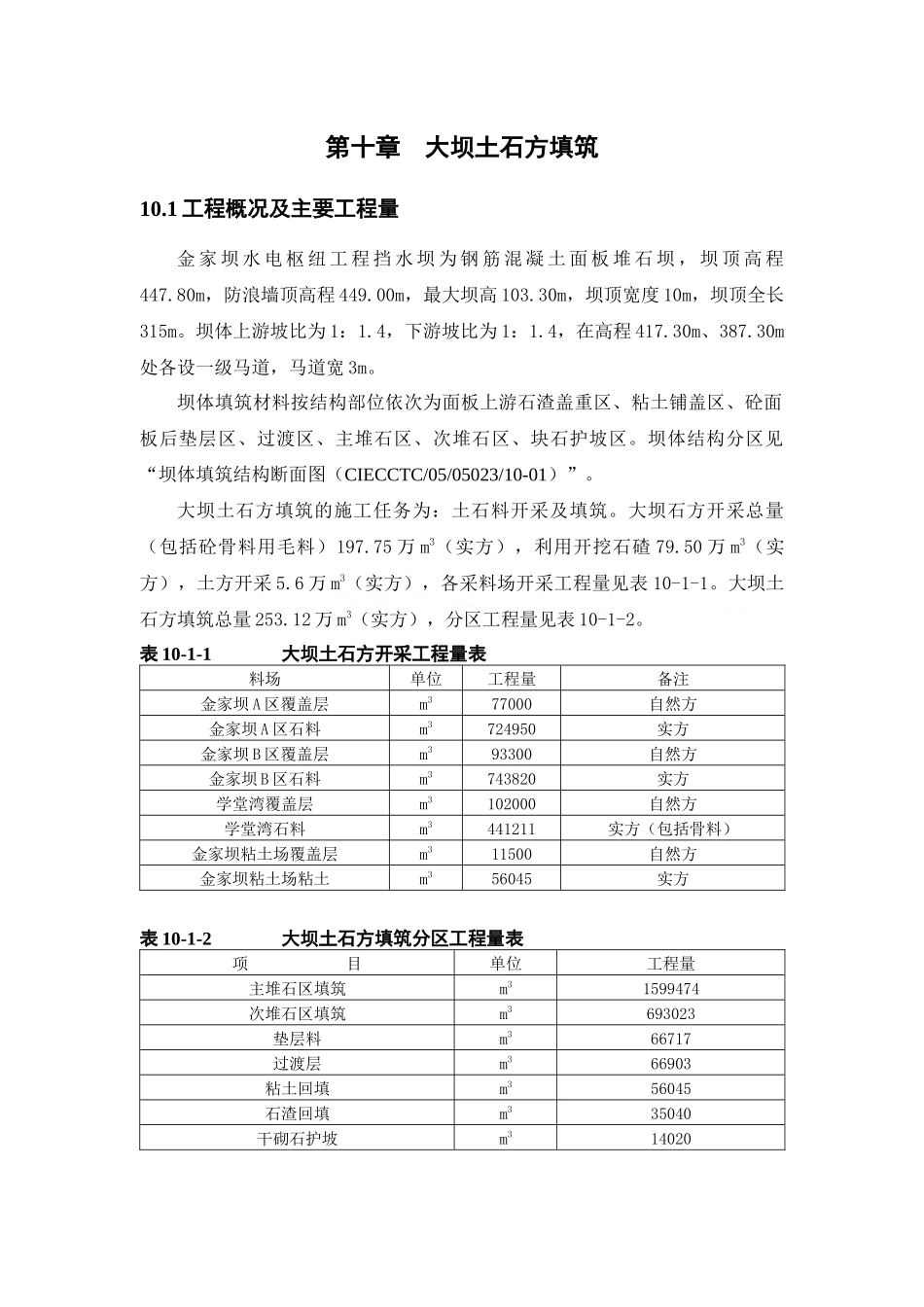

xian第十章 大坝土石方填筑10.1 工程概况及主要工程量………………………….10-110.2 大坝填筑施工条件……………………………….10-110.3 施工重点及难点及对策………………………….10-310.4 施工布置………………………………………….10-310.5 大坝填筑材料开采……………………………….10-610.6 土石方填筑工程………………………………….10-1010.7 质量控制及检验………………………………….10-2510.8 安全防护措施…………………………………….10-2710.9 环境保护措施…………………………………….10-2710.10 资源配置………………………………………….10-28第十章 大坝土石方填筑10.1 工程概况及主要工程量金 家 坝 水 电 枢 纽 工 程 挡 水 坝 为 钢 筋 混 凝 土 面 板 堆 石 坝 ， 坝 顶 高 程447.80m，防浪墙顶高程 449.00m，最大坝高 103.30m，坝顶宽度 10m，坝顶全长315m。坝体上游坡比为 1：1.4，下游坡比为 1：1.4，在高程 417.30m、387.30m处各设一级马道，马道宽 3m。坝体填筑材料按结构部位依次为面板上游石渣盖重区、粘土铺盖区、砼面板后垫层区、过渡区、主堆石区、次堆石区、块石护坡区。坝体结构分区见“坝体填筑结构断面图（CIECCTC/05/05023/10-01）”。大坝土石方填筑的施工任务为：土石料开采及填筑。大坝石方开采总量（包括砼骨料用毛料）197.75 万 m3（实方），利用开挖石碴 79.50 万 m3（实方），土方开采 5.6 万 m3（实方），各采料场开采工程量见表 10-1-1。大坝土石方填筑总量 253.12 万 m3（实方），分区工程量见表 10-1-2。表 10-1-1 大坝土石方开采工程量表料场单位工程量备注金家坝 A 区覆盖层m377000自然方金家坝 A 区石料m3724950实方金家坝 B 区覆盖层m393300自然方金家坝 B 区石料m3743820实方学堂湾覆盖层m3102000自然方学堂湾石料m3441211实方（包括骨料）金家坝粘土场覆盖层m311500自然方金家坝粘土场粘土m356045实方表 10-1-2 大坝土石方填筑分区工程量表项 目单位工程量主堆石区填筑m31599474次堆石区填筑m3693023垫层料m366717过渡层m366903粘土回填m356045石渣回填m335040干砌石护坡m31402010.2 大坝填筑施工条件10.2.1 场地布置条件坝区上游比较开阔，场内原有部分道路可以改造后作为进入料场及上坝施工道路，但坝址处及下游河谷狭窄，两岸山坡较陡，施工道路布置较为困难。 10.2.2 水文气象条件工程所在流...
