第13章钢结构制作安装

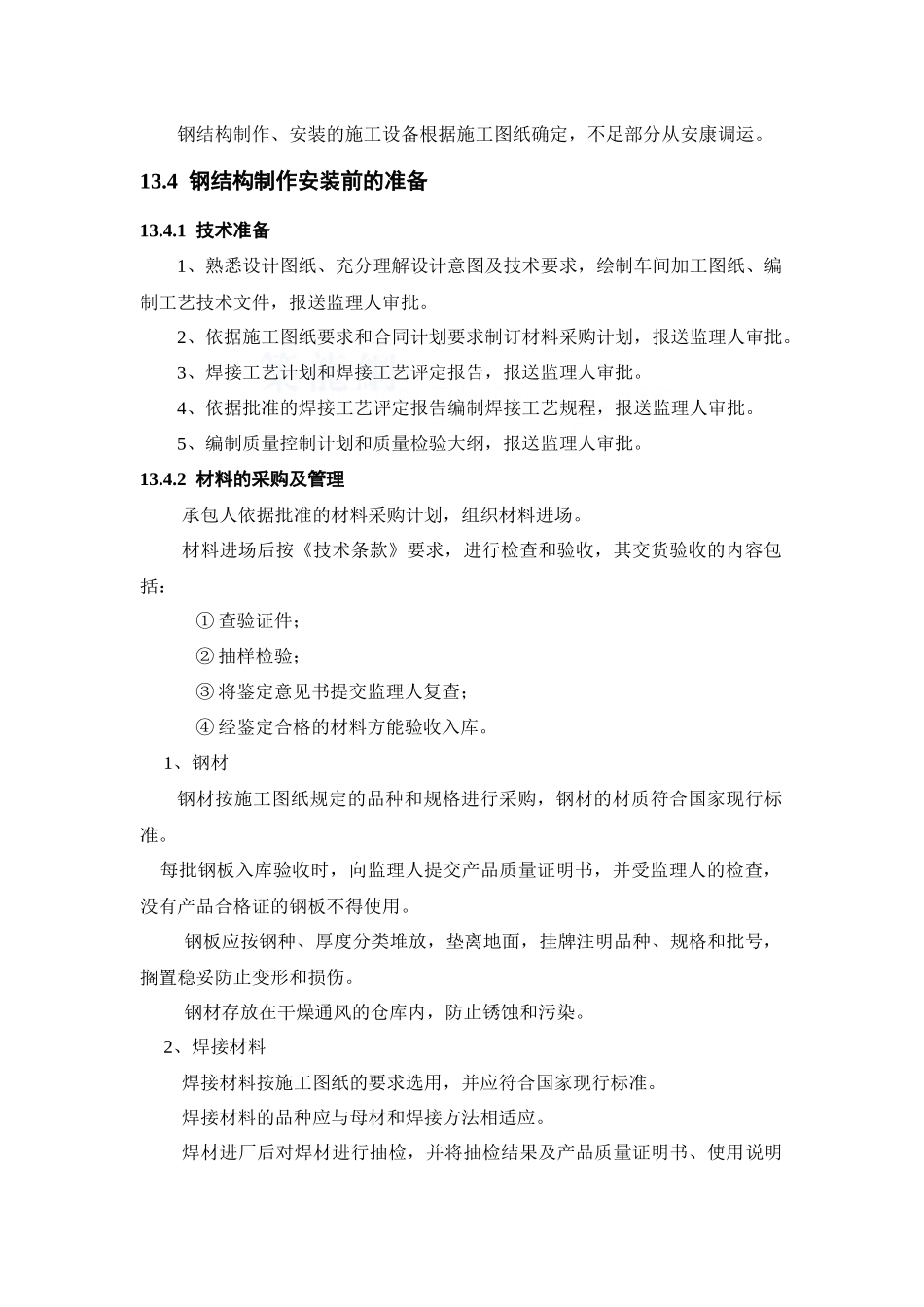

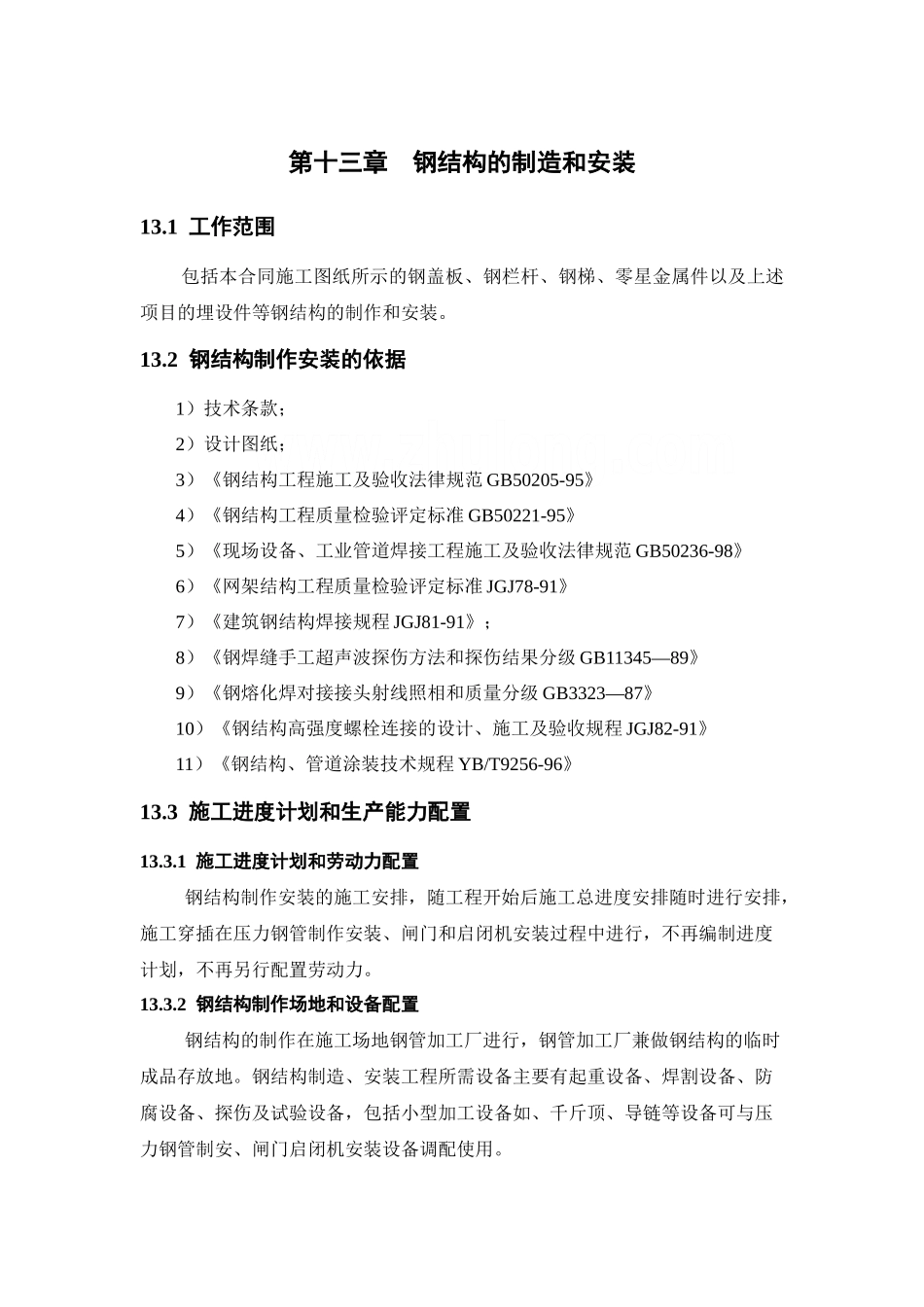

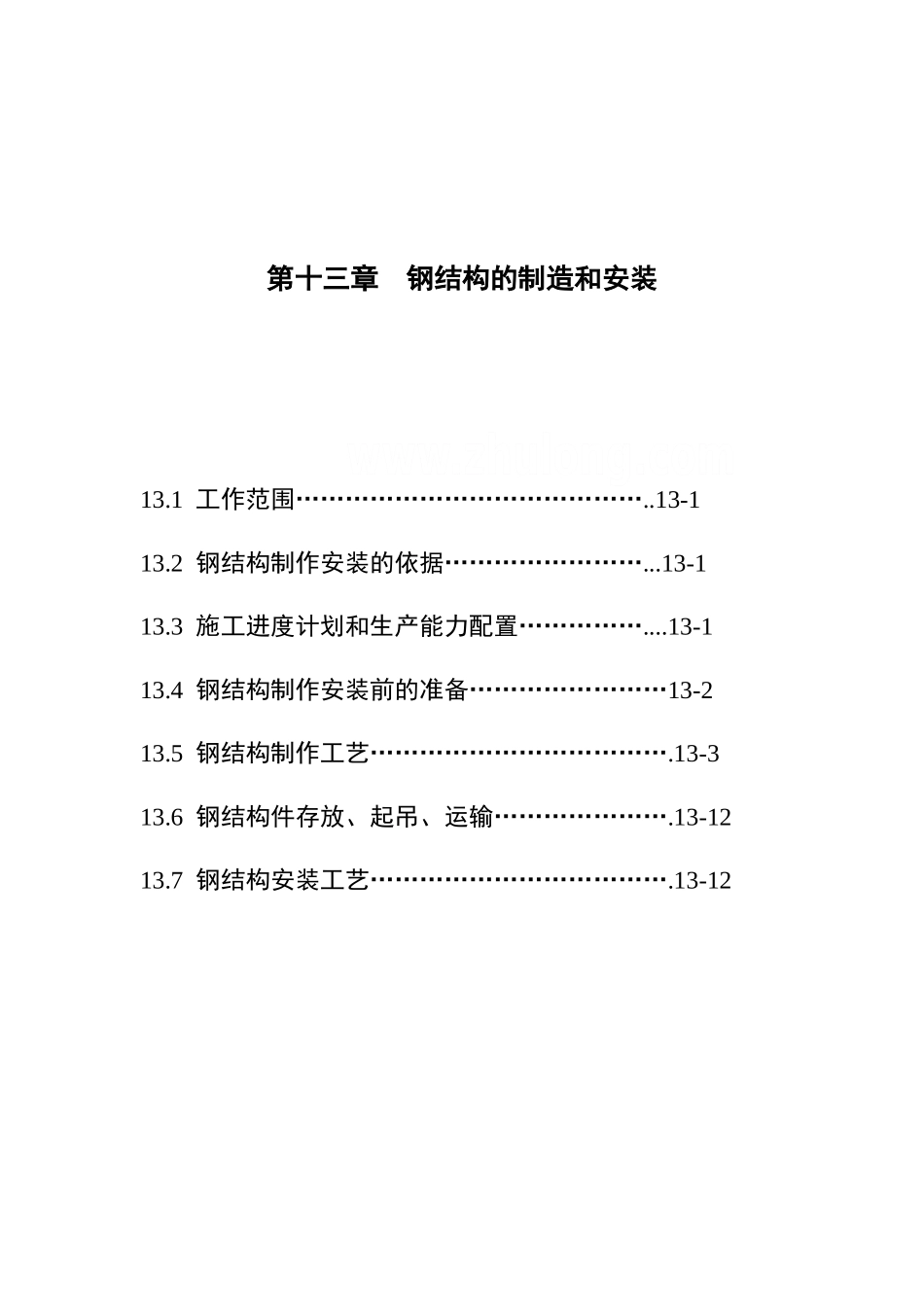

第十三章 钢结构的制造和安装13.1 工作范围……………………………………..13-113.2 钢结构制作安装的依据……………………...13-113.3 施工进度计划和生产能力配置……………....13-113.4 钢结构制作安装前的准备……………………13-213.5 钢结构制作工艺……………………………….13-313.6 钢结构件存放、起吊、运输………………….13-1213.7 钢结构安装工艺……………………………….13-12第十三章 钢结构的制造和安装13.1 工作范围包括本合同施工图纸所示的钢盖板、钢栏杆、钢梯、零星金属件以及上述项目的埋设件等钢结构的制作和安装。13.2 钢结构制作安装的依据1）技术条款；2）设计图纸；3）《钢结构工程施工及验收法律规范 GB50205-95》4）《钢结构工程质量检验评定标准 GB50221-95》5）《现场设备、工业管道焊接工程施工及验收法律规范 GB50236-98》6）《网架结构工程质量检验评定标准 JGJ78-91》7）《建筑钢结构焊接规程 JGJ81-91》；8）《钢焊缝手工超声波探伤方法和探伤结果分级 GB11345—89》9）《钢熔化焊对接接头射线照相和质量分级 GB3323—87》10）《钢结构高强度螺栓连接的设计、施工及验收规程 JGJ82-91》11）《钢结构、管道涂装技术规程 YB/T9256-96》13.3 施工进度计划和生产能力配置13.3.1 施工进度计划和劳动力配置钢结构制作安装的施工安排，随工程开始后施工总进度安排随时进行安排，施工穿插在压力钢管制作安装、闸门和启闭机安装过程中进行，不再编制进度计划，不再另行配置劳动力。13.3.2 钢结构制作场地和设备配置钢结构的制作在施工场地钢管加工厂进行，钢管加工厂兼做钢结构的临时成品存放地。钢结构制造、安装工程所需设备主要有起重设备、焊割设备、防腐设备、探伤及试验设备，包括小型加工设备如、千斤顶、导链等设备可与压力钢管制安、闸门启闭机安装设备调配使用。钢结构制作、安装的施工设备根据施工图纸确定，不足部分从安康调运。13.4 钢结构制作安装前的准备13.4.1 技术准备1、熟悉设计图纸、充分理解设计意图及技术要求，绘制车间加工图纸、编制工艺技术文件，报送监理人审批。2、依据施工图纸要求和合同计划要求制订材料采购计划，报送监理人审批。3、焊接工艺计划和焊接工艺评定报告，报送监理人审批。4、依据批准的焊接工艺评定报告编制焊接工艺规程，报送监理人审批。5、编制质量控制计划和质量检验大纲，报送监理人审批。13.4.2 材料的采购及管理承包人依据批准的材料采...
