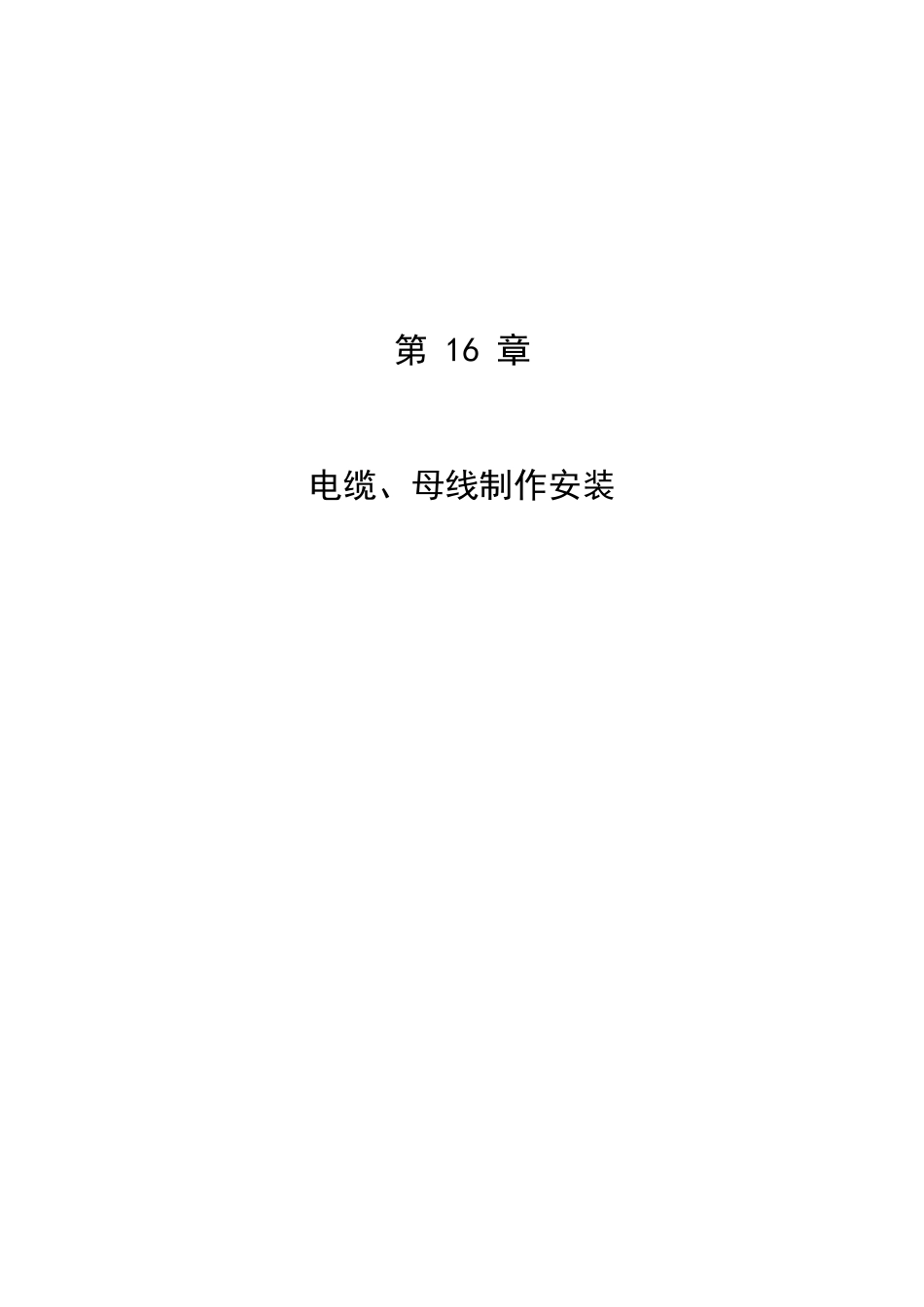

第16章--电缆、母线制作安装

第 16 章 电缆、母线制作安装说 明 一、本章包括电缆管敷设、电缆敷设、电缆头制作安装、电缆防火设施安装、母线制作安装共 5 节。 二、电缆安装 1．电缆安装包括电缆管制作安装、电缆敷设、电缆头制作安装及电缆防火设施安装等内容。 2．电缆管安装，包括领料、搬运、煨管配制、安装固定、接地、临时封堵、刷漆等 。电缆管敷设是按不同地点、位置及各种方法综合拟定的，使用时(除另有注明外)均不作调整。 3．电缆敷设，包括领料、搬运、外表及绝缘检查、放电缆、锯割、封头、固定、整理、刷漆、挂电缆牌等。穿管敷设还包括管子清扫。电缆敷设是按不同地点、位置及各种方法综合拟定的，使用时(除另有注明外)均不作调整。4、37 芯以下控制电缆敷设套用 35mm2以下电力电缆敷设定额。5、电缆敷设均按铝芯电缆考虑，如铜芯电缆敷设按相应截面定额的人工和机械乘以 1.4 系数。 6、电缆敷设定额中均未考虑波形增加长度及预留等富余长度，该长度应按基本长度计入工程量。 7．电缆头制作安装，指 10kV 及以下电力电缆和控制电缆终端接头及中间接头制作安装。包括电缆检查、定位、量尺寸、锯割、剥切、焊接地线、套绝缘管、缠涂(包缠)绝缘层、压接线端子、装外壳(终端盒或手套)、配料、清理、安装固定等工作内容。8、电缆头制作安装均按铝芯电缆考虑，如铜芯电缆电缆头制作安装按相应定额乘以 1.2 系数。9、电缆防火设施安装包括：防火隔板加工、固定；防火堵料拌和、孔洞封堵；电缆清洁及防火涂料涂刷。10、未包括内容：(1) 电缆桥架（支架）制作安装（另套第 15 章“铁构件制作安装”定额）；(2) 隔热层、保护层制作安装。 三、母线制作安装 1、本节包括户内支持绝缘子、穿墙套管、母线、母线伸缩节(补偿器)等制作安装。 2、户内支持绝缘子、穿墙套管安装(1) 工作内容包括：搬运、开箱检查、钻孔、安装固定、刷漆、接地、配合试验。不包括固定支持绝缘子及穿墙套管的金属结构件制作安装，应另套第 15 章“铁构件制作安装”定额计算。 (2) 未计价材料，包括绝缘子、穿墙套管。3、铝母线(带形、槽形、封闭母线)制作安装(1) 工作内容：包括搬运、平直、下料、煨弯、钻孔、焊接、母线连接、安装固定、上夹具、接头、刷分相漆，钢管母线还包括钢管纵向开槽及接触面镀铜；母线在高于10m 的竖井内安装时，人工定额乘以 1.8 系数；带形铜母线安装，按相应人工定额乘以1.4 系数。 (2)未计价材料为母线。 4、母线伸缩节(补...
