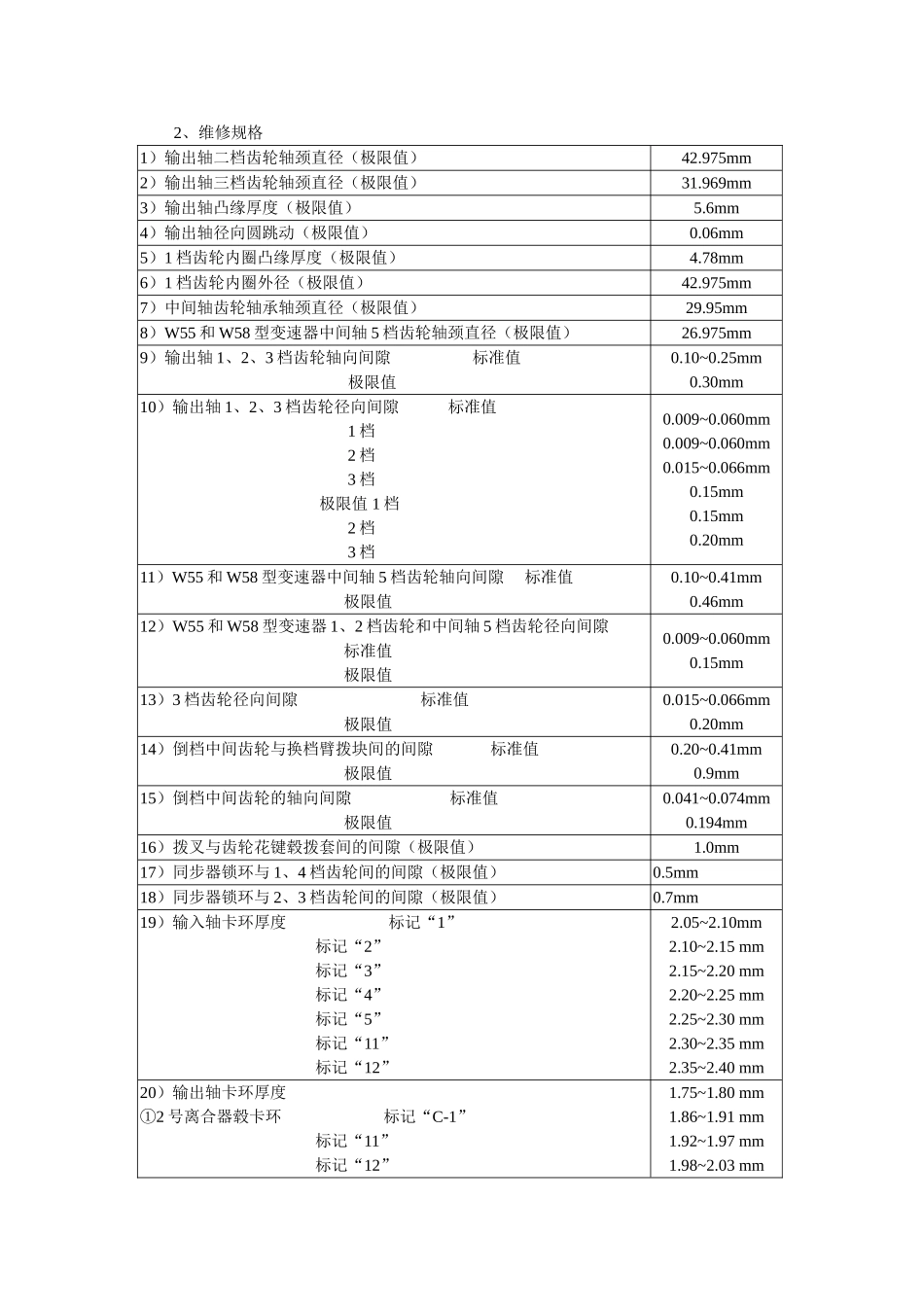

2、维修规格1）输出轴二档齿轮轴颈直径（极限值）42.975mm2）输出轴三档齿轮轴颈直径（极限值）31.969mm3）输出轴凸缘厚度（极限值）5.6mm4）输出轴径向圆跳动（极限值）0.06mm5）1 档齿轮内圈凸缘厚度（极限值）4.78mm6）1 档齿轮内圈外径（极限值）42.975mm7）中间轴齿轮轴承轴颈直径（极限值）29.95mm8）W55 和 W58 型变速器中间轴 5 档齿轮轴颈直径（极限值）26.975mm9）输出轴 1、2、3 档齿轮轴向间隙 标准值 极限值0.10~0.25mm0.30mm10）输出轴 1、2、3 档齿轮径向间隙 标准值 1 档 2 档 3 档 极限值 1 档 2 档 3 档0.009~0.060mm0.009~0.060mm0.015~0.066mm0.15mm0.15mm0.20mm11）W55 和 W58 型变速器中间轴 5 档齿轮轴向间隙 标准值 极限值0.10~0.41mm0.46mm12）W55 和 W58 型变速器 1、2 档齿轮和中间轴 5 档齿轮径向间隙 标准值 极限值0.009~0.060mm0.15mm13）3 档齿轮径向间隙 标准值 极限值0.015~0.066mm0.20mm14）倒档中间齿轮与换档臂拨块间的间隙 标准值 极限值0.20~0.41mm0.9mm15）倒档中间齿轮的轴向间隙 标准值 极限值0.041~0.074mm0.194mm16）拨叉与齿轮花键毂拨套间的间隙（极限值）1.0mm17）同步器锁环与 1、4 档齿轮间的间隙（极限值）0.5mm18）同步器锁环与 2、3 档齿轮间的间隙（极限值）0.7mm19）输入轴卡环厚度 标记“1” 标记“2” 标记“3” 标记“4” 标记“5” 标记“11” 标记“12” 2.05~2.10mm2.10~2.15 mm2.15~2.20 mm2.20~2.25 mm2.25~2.30 mm2.30~2.35 mm2.35~2.40 mm20）输出轴卡环厚度①2 号离合器毂卡环 标记“C-1” 标记“11” 标记“12”1.75~1.80 mm1.86~1.91 mm1.92~1.97 mm1.98~2.03 mm 标记“13” 标记“14” 标记“15”2.04~2.09 mm2.10~2.15 mm② 后轴承卡环 标记“8” 标记“9” 标记“10” 标记“11” 标记“12” 标记“13” 标记“14” 标记“15”2.31~2.36 mm2.37~2.42 mm2.43~2.48 mm2.49~2.54 mm2.55~2.60 mm2.61~2.66 mm2.68~2.73 mm2.74~2.79 mm③ 倒档齿轮卡环 标记“5” 标记“11” 标记“12” 标记“13” 标记“14” 标记“15” 标记“16” 标记“17” 标记“18” 标记“19” 标记“20” 标记“21” 标记“22” 标记“23”2.25~2.30 mm2.30~2.35 mm2.35~2.40 mm2.40~2.45 mm2.45~2.50 mm2.50~2.55 mm2.55~2.60 mm2.61~2.66 mm2.67~2.72 mm2.73~2.78 mm2....
