第2节-.莞深区域铝模深化设计标准化VIP专享

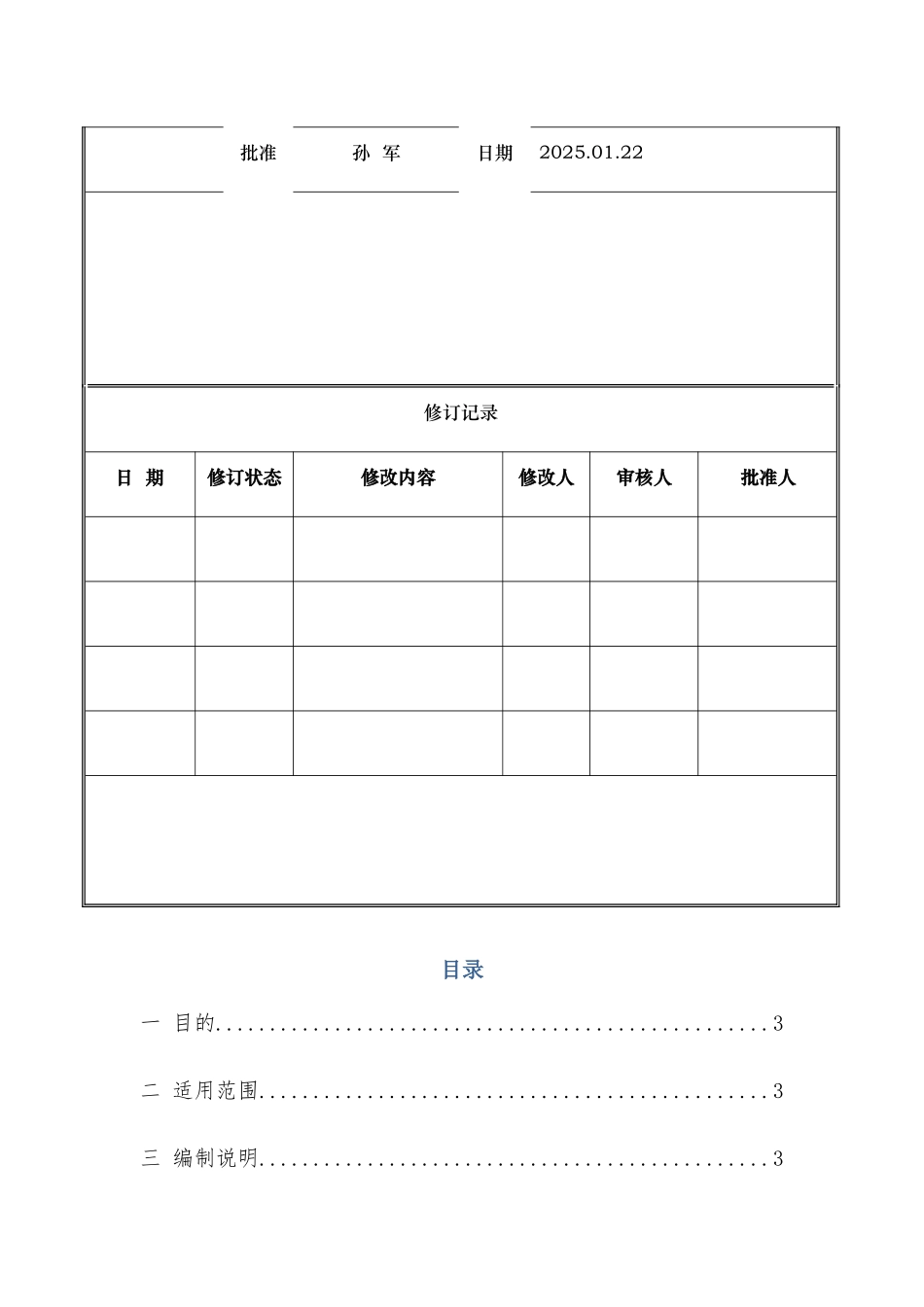

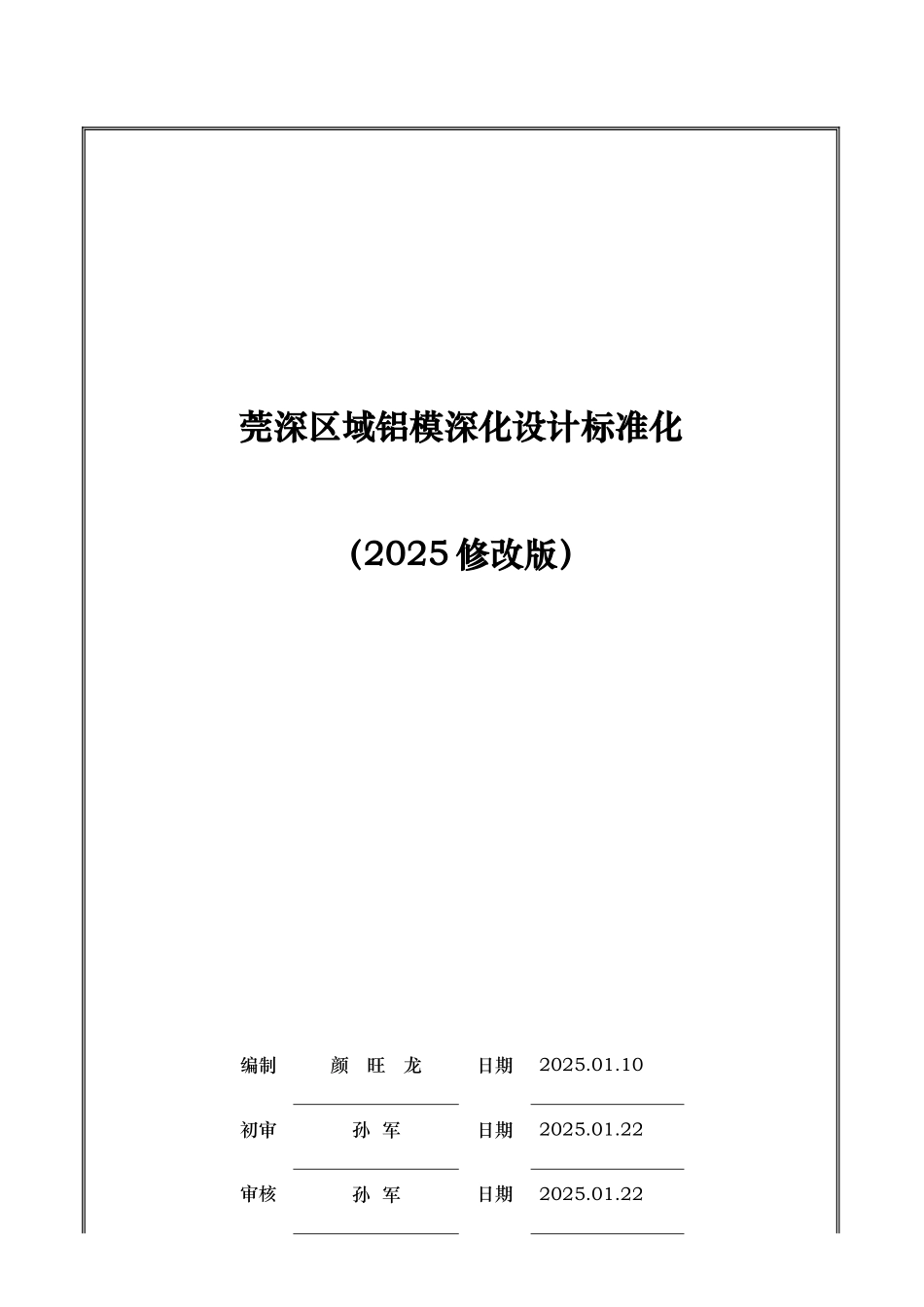

莞深区域铝模深化设计标准化（2025 修改版）编制颜 旺 龙日期2025.01.10初审审核孙 军日期日期2025.01.22孙 军2025.01.22批准孙 军日期2025.01.22修订记录日 期修订状态修改内容修改人审核人批准人目录一 目的...................................................3二 适用范围...............................................3三 编制说明...............................................3（一）结构标高体系.....................................4（二）楼地面做法.......................................5（三）墙面做法.........................................5（四）门洞做法.........................................6（五）窗户做法.........................................7（六）支撑体系做法.....................................8一 目的明确莞深区域铝模深化设计的标准做法，提升建筑结构标准化和铝模标准化程度，确保铝模高效率施工。二 适用范围适用于碧桂园莞深区域所有拟采纳铝模施工新项目，铝模选用条件为层数≥22 层，22 层以下可参照实施。三 编制说明（一）本标准做法原则上要求所有拟采纳铝模施工新项目均按此做法执行；（二）铝模设计生产厂家选择需经过区域工程技术部考察合格同意后方可采纳，原则上不允许采纳翻新铝模生产施工；（三）地下室底板完成前需完成铝模深化；（四）项目部在铝模深化设计过程中需及时提供铝模设计以下相应图纸施工资料： 1.建筑、结构、水电（强弱电箱、线盒及给排水管定位）图；2.消防箱和管道安装定位图、电梯门安装定位图、防火门安装定位图、栏杆安装定位图（五）铝模深化图纸标高以结构标高为基准标高，以客厅结构完成面标高 Hg 为基准点；（六）厂家设计深化审图时，提供三维图和早拆体系支持布置图；铝模各部位深化要点需祥列清单表示，细部节点做法需出大样；（七）铝模深化设计必须经过区域副总裁孙军总（甲方专业人员）审核同意后，方可进行铝模生产；四 铝模深化设计的标准做法（一）结构标高体系A1.楼板标高体系:a.房间、客厅、厨房、走道、水电井、电梯厅、消防前室、楼梯休息平台的结构完成面标高统一为 Hg（厨房不单独降板），结构高精度找平（平整度为 3mm，水平度为 5mm），建筑完成面标高为结构面 Hg+15mm；b.阳台降板结构完成面为 Hg-100mm，结构找坡（坡度系数为 1%，坡度坡向地漏，最低点为 Hg-100mm ， 高 低 差 以 5mm 模...
