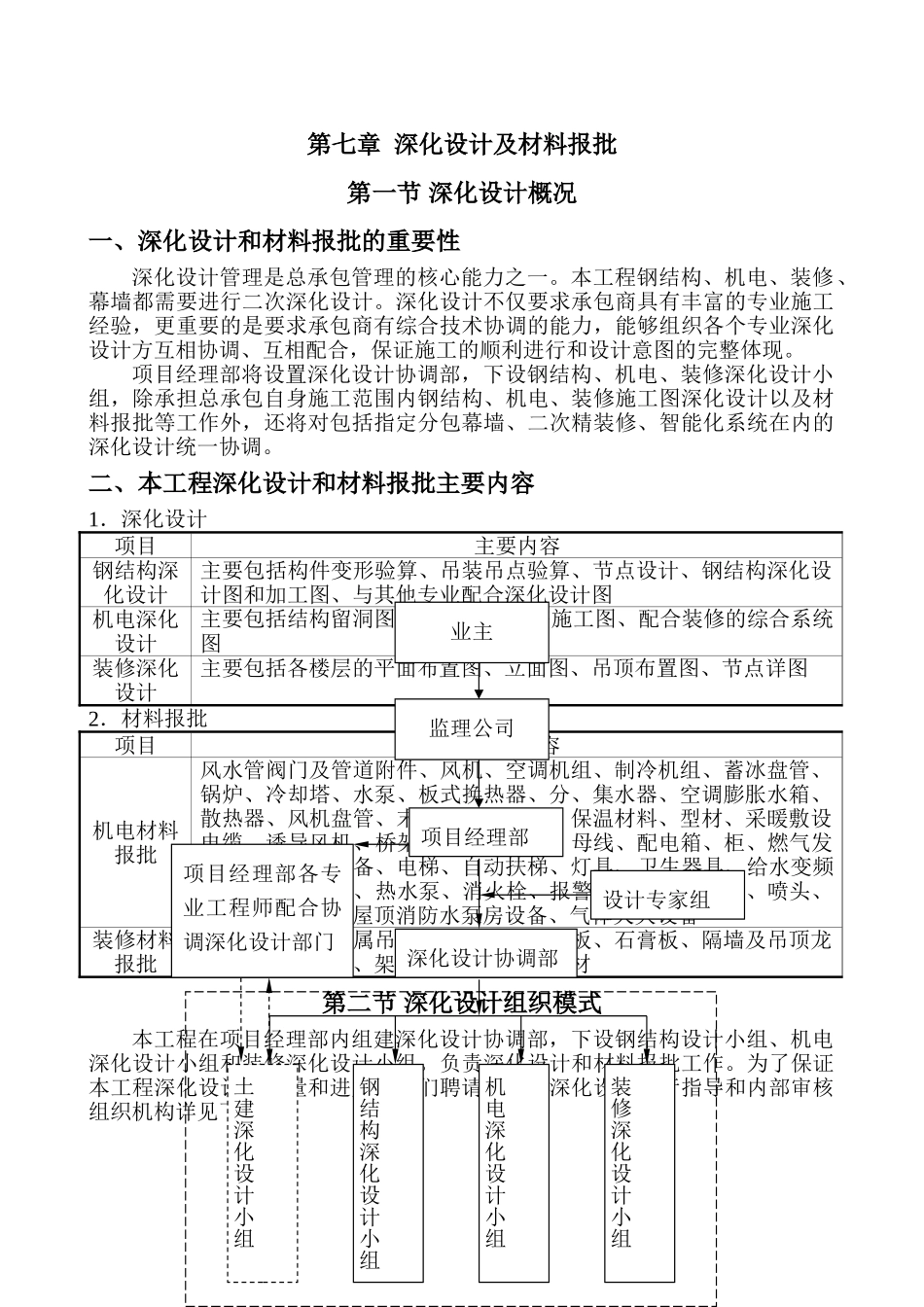

第七章 深化设计及材料报批第一节 深化设计概况一、深化设计和材料报批的重要性深化设计管理是总承包管理的核心能力之一。本工程钢结构、机电、装修、幕墙都需要进行二次深化设计。深化设计不仅要求承包商具有丰富的专业施工经验，更重要的是要求承包商有综合技术协调的能力，能够组织各个专业深化设计方互相协调、互相配合，保证施工的顺利进行和设计意图的完整体现。项目经理部将设置深化设计协调部，下设钢结构、机电、装修深化设计小组，除承担总承包自身施工范围内钢结构、机电、装修施工图深化设计以及材料报批等工作外，还将对包括指定分包幕墙、二次精装修、智能化系统在内的深化设计统一协调。二、本工程深化设计和材料报批主要内容1．深化设计项目主要内容钢结构深化设计主要包括构件变形验算、吊装吊点验算、节点设计、钢结构深化设计图和加工图、与其他专业配合深化设计图机电深化设计主要包括结构留洞图、CSD 图、机房施工图、配合装修的综合系统图装修深化设计主要包括各楼层的平面布置图、立面图、吊顶布置图、节点详图2．材料报批项目主要内容机电材料报批风水管阀门及管道附件、风机、空调机组、制冷机组、蓄冰盘管、锅炉、冷却塔、水泵、板式换热器、分、集水器、空调膨胀水箱、散热器、风机盘管、末端装置、风口、保温材料、型材、采暖敷设电缆、诱导风机、桥架、线槽、电缆、母线、配电箱、柜、燃气发电机、变配电设备、电梯、自动扶梯、灯具、卫生器具、给水变频泵、中水变频泵、热水泵、消火栓、报警阀及水流指示器、喷头、消防泵房设备、屋顶消防水泵房设备、气体灭火设备装修材料报批防水、瓷砖、金属吊顶、硅钙板、矿棉板、石膏板、隔墙及吊顶龙骨体系、木地板、架空地板、地毯、石材第二节 深化设计组织模式本工程在项目经理部内组建深化设计协调部，下设钢结构设计小组、机电深化设计小组和装修深化设计小组。负责深化设计和材料报批工作。为了保证本工程深化设计的质量和进度，我们聘请专家对深化设计进行指导和内部审核组织机构详见下表。项目经理部深化设计协调部设计专家组土建深化设计小组钢结构深化设计小组机电深化设计小组装修深化设计小组项目经理部各专业工程师配合协调深化设计部门业主监理公司第三节 深化设计及材料审批流程一、外部流程深化设计及材料审批需要经过监理、设计院和业主审核，为了提高审核的效率，承包商在提交深化设计和材料资料时，同时提交监理公司，具体审批流程见下所述。二、内部...
