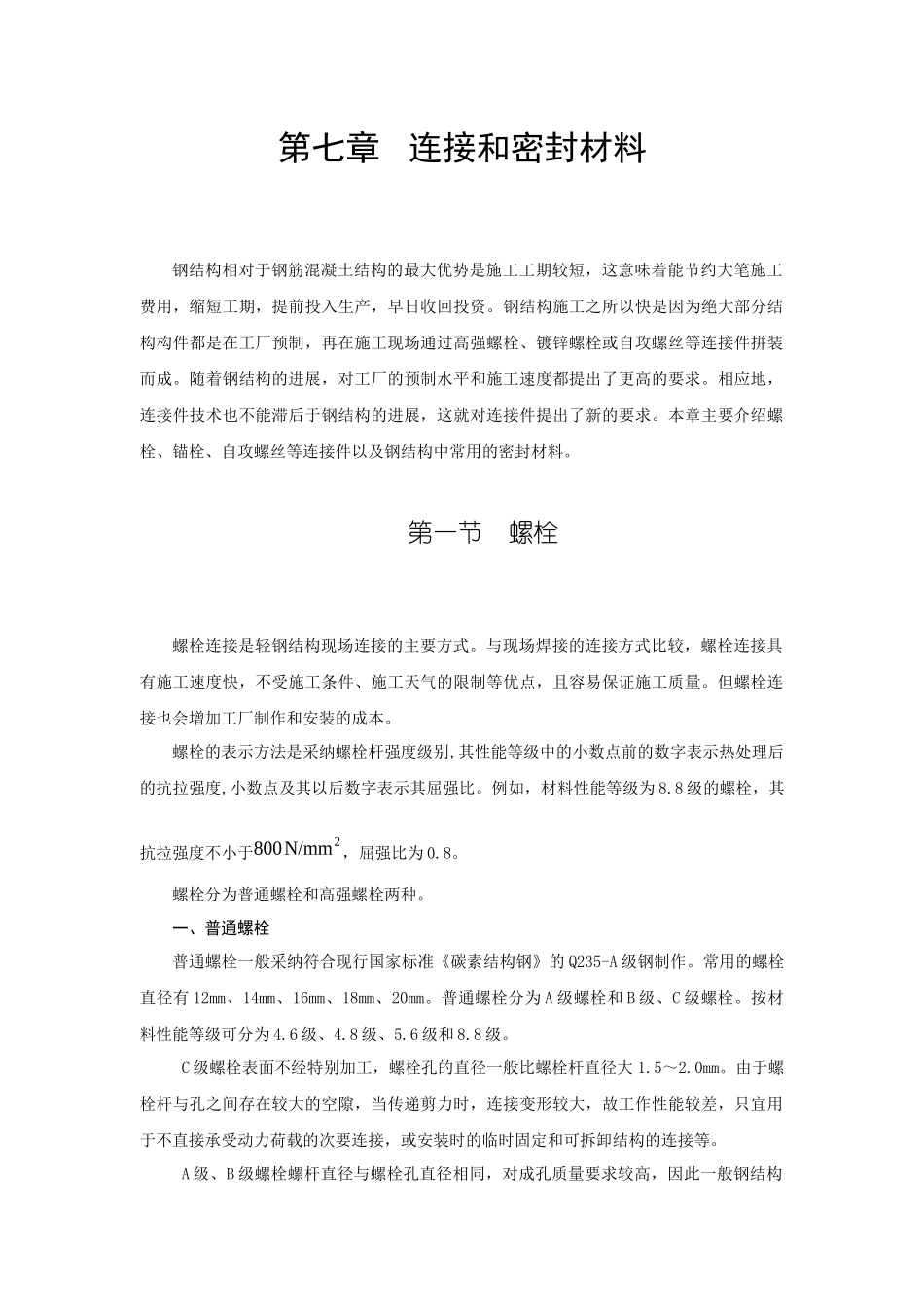

第七章连接和密封材料钢结构相对于钢筋混凝土结构的最大优势是施工工期较短，这意味着能节约大笔施工费用，缩短工期，提前投入生产，早日收回投资。钢结构施工之所以快是因为绝大部分结构构件都是在工厂预制，再在施工现场通过高强螺栓、镀锌螺栓或自攻螺丝等连接件拼装而成。随着钢结构的进展，对工厂的预制水平和施工速度都提出了更高的要求。相应地，连接件技术也不能滞后于钢结构的进展，这就对连接件提出了新的要求。本章主要介绍螺栓、锚栓、自攻螺丝等连接件以及钢结构中常用的密封材料。第一节 螺栓螺栓连接是轻钢结构现场连接的主要方式。与现场焊接的连接方式比较，螺栓连接具有施工速度快，不受施工条件、施工天气的限制等优点，且容易保证施工质量。但螺栓连接也会增加工厂制作和安装的成本。螺栓的表示方法是采纳螺栓杆强度级别,其性能等级中的小数点前的数字表示热处理后的抗拉强度,小数点及其以后数字表示其屈强比。例如，材料性能等级为 8.8 级的螺栓，其抗拉强度不小于800N/mm2，屈强比为 0.8。螺栓分为普通螺栓和高强螺栓两种。一、普通螺栓普通螺栓一般采纳符合现行国家标准《碳素结构钢》的 Q235-A 级钢制作。常用的螺栓直径有 12mm、14mm、16mm、18mm、20mm。普通螺栓分为 A 级螺栓和 B 级、C 级螺栓。按材料性能等级可分为 4.6 级、4.8 级、5.6 级和 8.8 级。C 级螺栓表面不经特别加工，螺栓孔的直径一般比螺栓杆直径大 1.5～2.0mm。由于螺栓杆与孔之间存在较大的空隙，当传递剪力时，连接变形较大，故工作性能较差，只宜用于不直接承受动力荷载的次要连接，或安装时的临时固定和可拆卸结构的连接等。A 级、B 级螺栓螺杆直径与螺栓孔直径相同，对成孔质量要求较高，因此一般钢结构中很少采纳，主要用于机械设备。 二、高强螺栓高强螺栓一般采纳 45 号钢、40Cr、40B 或 20MnTiB 等钢制作，并须满足现行国家标准的相关规定。当前使用的高强螺栓等级和材料见下表（表 7-1）。表 7-1 高强螺栓的等级和材料选用表 螺栓种类螺栓等级螺栓材料螺 母垫 圈适用规格，mm扭剪型10.9s20MnTiB35 号钢10H45 号钢HRC35~45d=16,20,(22),24大六角头型10.9s35VB45 号钢35 号钢15MnVTi10H45 号钢35 号钢HRC35~45d=12,16,20,(22),24,(27),3020MnTiBd≤2440Bd≤248.8s45 号钢35 号钢8H45 号钢35 号钢HRC35~45d≤2235 号钢d≤16高强螺栓有扭剪型和大六角头型两种，这两种螺栓的性能都是可靠的，在设计...
