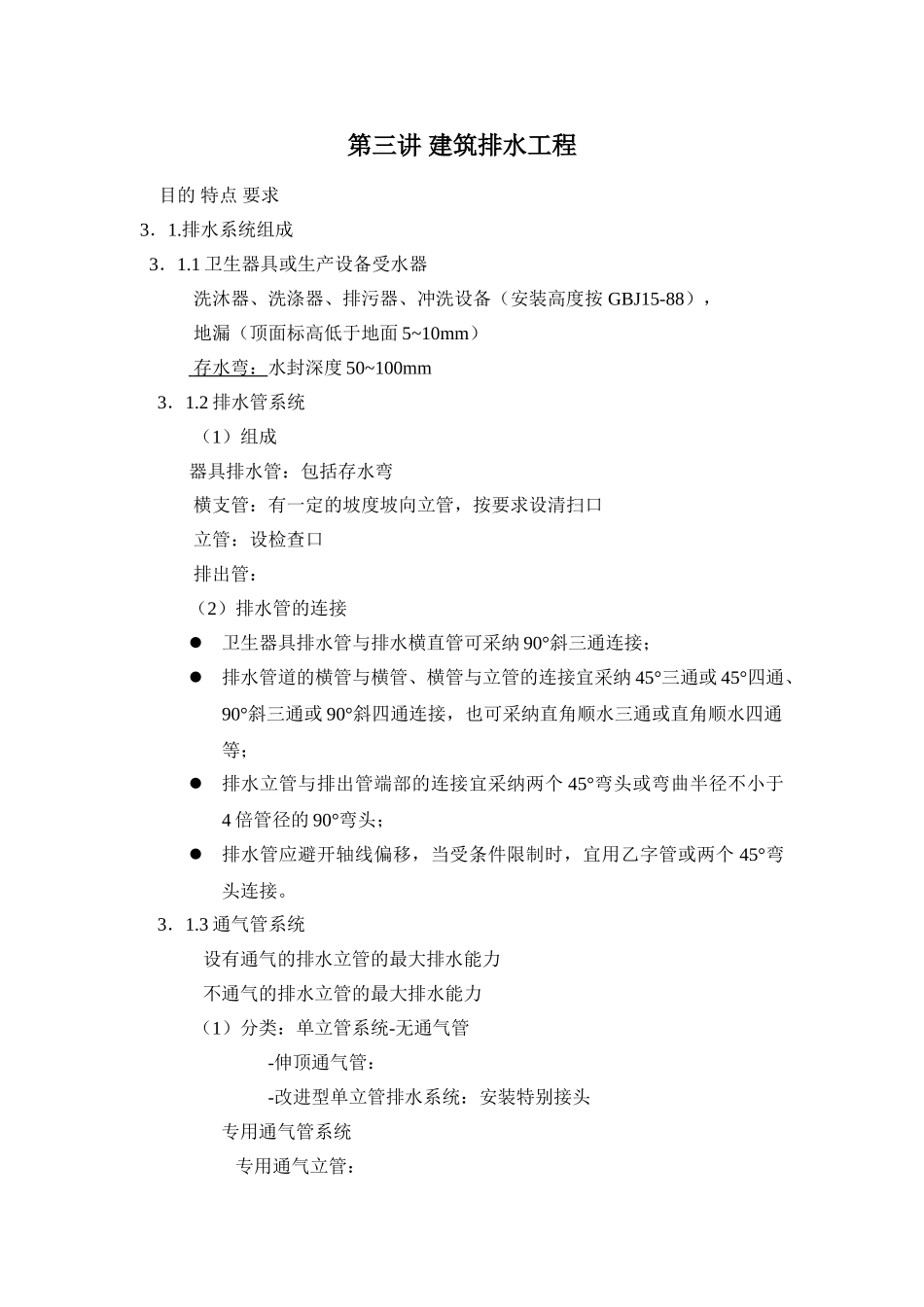

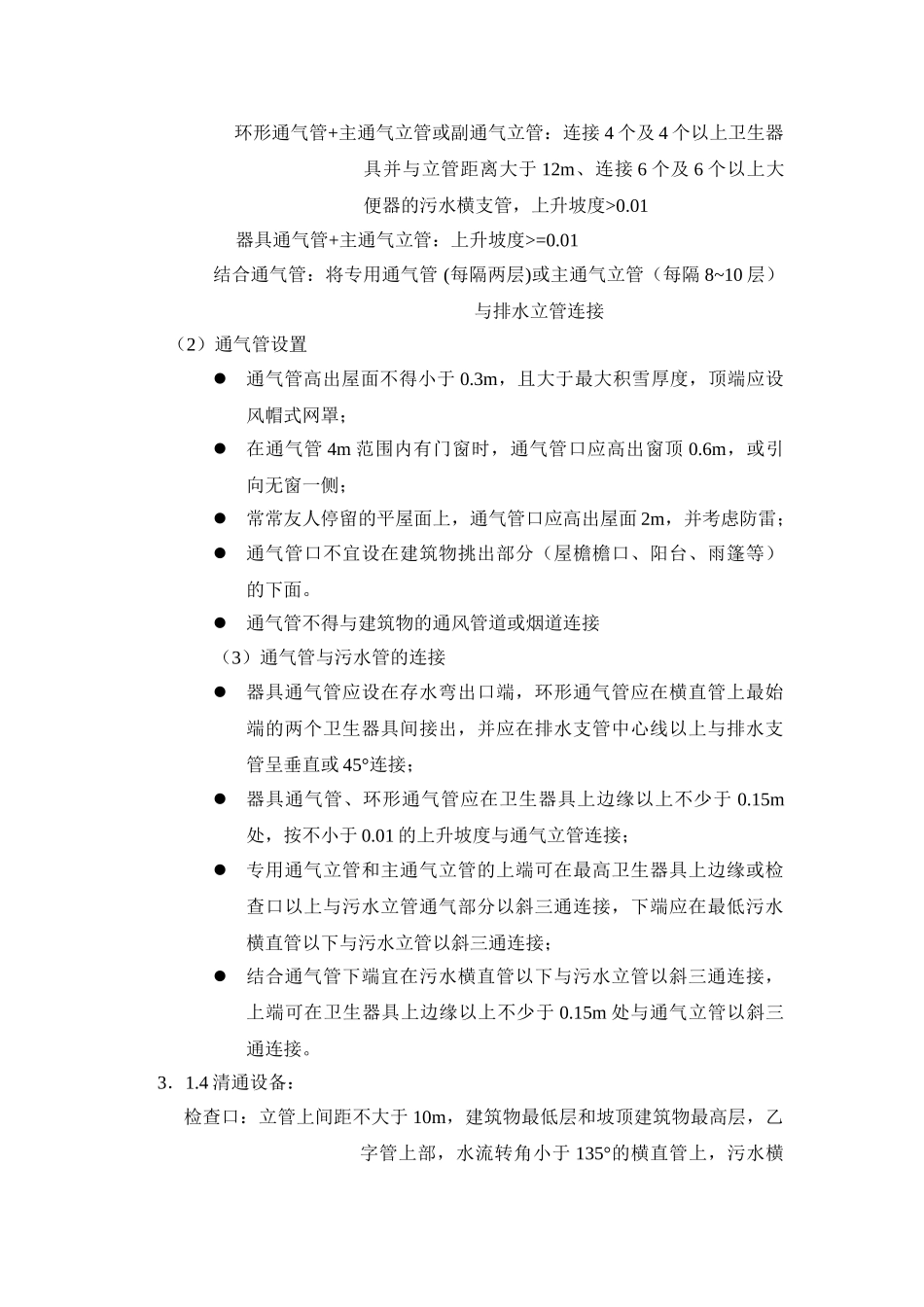

第三讲 建筑排水工程 目的 特点 要求3．1.排水系统组成 3．1.1 卫生器具或生产设备受水器 洗沐器、洗涤器、排污器、冲洗设备（安装高度按 GBJ15-88）， 地漏（顶面标高低于地面 5~10mm） 存水弯： 水封深度 50~100mm 3．1.2 排水管系统 （1）组成器具排水管：包括存水弯 横支管：有一定的坡度坡向立管，按要求设清扫口 立管：设检查口 排出管：（2）排水管的连接卫生器具排水管与排水横直管可采纳 90°斜三通连接；排水管道的横管与横管、横管与立管的连接宜采纳 45°三通或 45°四通、90°斜三通或 90°斜四通连接，也可采纳直角顺水三通或直角顺水四通等；排水立管与排出管端部的连接宜采纳两个 45°弯头或弯曲半径不小于4 倍管径的 90°弯头；排水管应避开轴线偏移，当受条件限制时，宜用乙字管或两个 45°弯头连接。 3．1.3 通气管系统 设有通气的排水立管的最大排水能力 不通气的排水立管的最大排水能力 （1）分类：单立管系统-无通气管 -伸顶通气管： -改进型单立管排水系统：安装特别接头 专用通气管系统 专用通气立管： 环形通气管+主通气立管或副通气立管：连接 4 个及 4 个以上卫生器具并与立管距离大于 12m、连接 6 个及 6 个以上大便器的污水横支管，上升坡度>0.01 器具通气管+主通气立管：上升坡度>=0.01 结合通气管：将专用通气管 (每隔两层)或主通气立管（每隔 8~10 层）与排水立管连接 （2）通气管设置通气管高出屋面不得小于 0.3m，且大于最大积雪厚度，顶端应设风帽式网罩；在通气管 4m 范围内有门窗时，通气管口应高出窗顶 0.6m，或引向无窗一侧；常常友人停留的平屋面上，通气管口应高出屋面 2m，并考虑防雷；通气管口不宜设在建筑物挑出部分（屋檐檐口、阳台、雨篷等）的下面。通气管不得与建筑物的通风管道或烟道连接（3）通气管与污水管的连接器具通气管应设在存水弯出口端，环形通气管应在横直管上最始端的两个卫生器具间接出，并应在排水支管中心线以上与排水支管呈垂直或 45°连接；器具通气管、环形通气管应在卫生器具上边缘以上不少于 0.15m处，按不小于 0.01 的上升坡度与通气立管连接；专用通气立管和主通气立管的上端可在最高卫生器具上边缘或检查口以上与污水立管通气部分以斜三通连接，下端应在最低污水横直管以下与污水立管以斜三通连接；结合通气管下端宜在污水横直管以下与污水立管以斜三通连接，上端可在卫生器具上...
