第九章土建工程主要工序-施工工艺

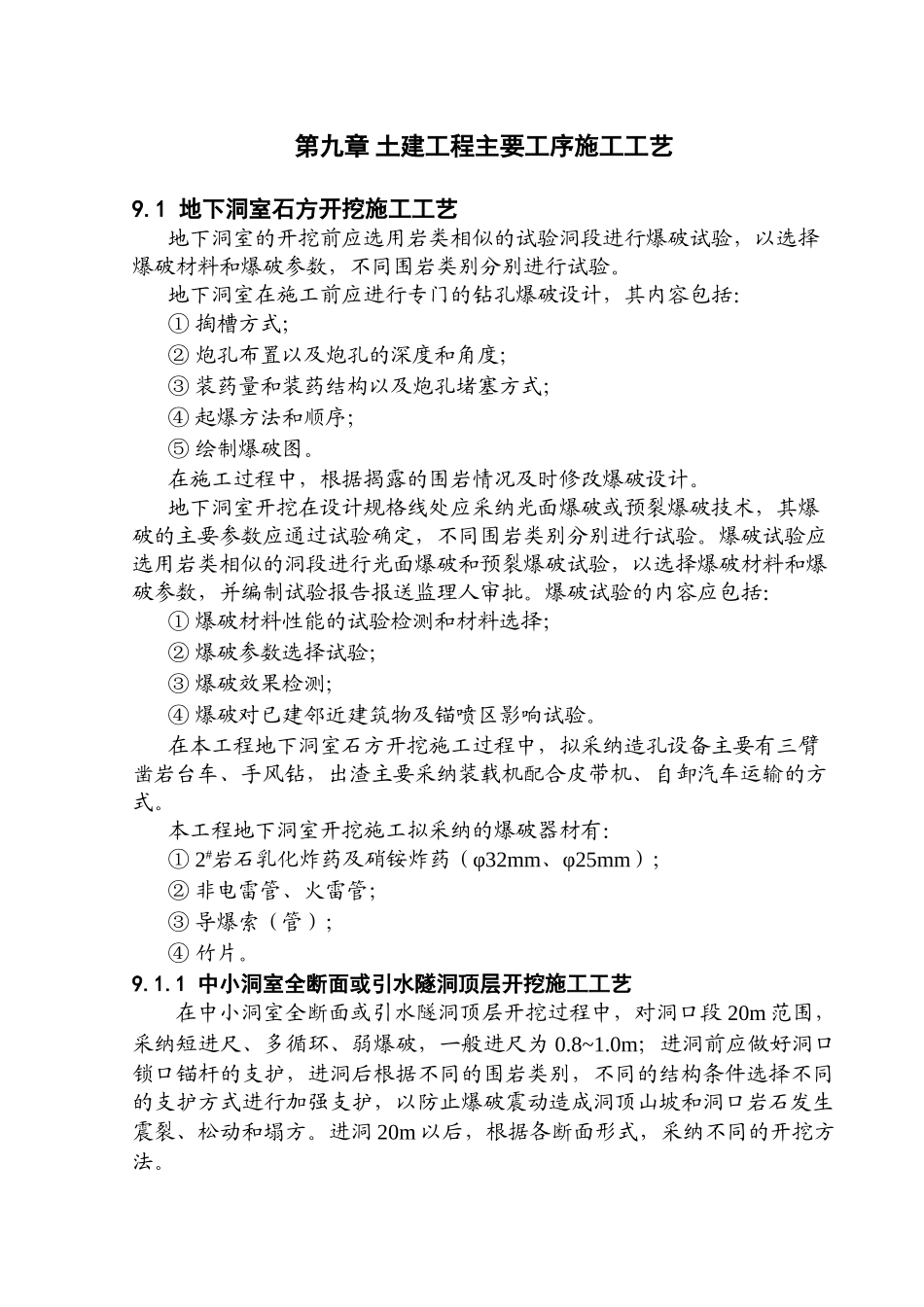

第九章 土建工程主要工序施工工艺9.1 地下洞室石方开挖施工工艺地下洞室的开挖前应选用岩类相似的试验洞段进行爆破试验，以选择爆破材料和爆破参数，不同围岩类别分别进行试验。地下洞室在施工前应进行专门的钻孔爆破设计，其内容包括：① 掏槽方式；② 炮孔布置以及炮孔的深度和角度；③ 装药量和装药结构以及炮孔堵塞方式；④ 起爆方法和顺序；⑤ 绘制爆破图。在施工过程中，根据揭露的围岩情况及时修改爆破设计。地下洞室开挖在设计规格线处应采纳光面爆破或预裂爆破技术，其爆破的主要参数应通过试验确定，不同围岩类别分别进行试验。爆破试验应选用岩类相似的洞段进行光面爆破和预裂爆破试验，以选择爆破材料和爆破参数，并编制试验报告报送监理人审批。爆破试验的内容应包括：① 爆破材料性能的试验检测和材料选择；② 爆破参数选择试验；③ 爆破效果检测；④ 爆破对已建邻近建筑物及锚喷区影响试验。在本工程地下洞室石方开挖施工过程中，拟采纳造孔设备主要有三臂凿岩台车、手风钻，出渣主要采纳装载机配合皮带机、自卸汽车运输的方式。本工程地下洞室开挖施工拟采纳的爆破器材有：① 2#岩石乳化炸药及硝铵炸药（φ32mm、φ25mm）；② 非电雷管、火雷管；③ 导爆索（管）；④ 竹片。9.1.1 中小洞室全断面或引水隧洞顶层开挖施工工艺在中小洞室全断面或引水隧洞顶层开挖过程中，对洞口段 20m 范围，采纳短进尺、多循环、弱爆破，一般进尺为 0.8~1.0m；进洞前应做好洞口锁口锚杆的支护，进洞后根据不同的围岩类别，不同的结构条件选择不同的支护方式进行加强支护，以防止爆破震动造成洞顶山坡和洞口岩石发生震裂、松动和塌方。进洞 20m 以后，根据各断面形式，采纳不同的开挖方法。1、Ⅱ、Ⅲ类围岩开挖施工工艺（1）开挖工艺流程Ⅱ、Ⅲ类围岩开挖支护工艺流程框图（2）Ⅱ、Ⅲ类围岩开挖主要工序作业措施① 开挖准备洞内风、水、电就绪，施工人员、机具准备就位。技术员对各班操作手进行技术交底，技术交底的内容包括：工作面部位；所开挖的隧洞、洞室的结构尺寸；开挖爆破参数，包括孔深、孔距；造孔的技术要求。并对钻进设备的操作性能及注意事项进行交底。② 测量放线洞内导线控制网采纳全站仪及水准仪进行测量。施工测量一般采纳全站仪进行测量。测量作业由专业人员实施，每排炮后进行洞室中心线、设计开挖规格线及控制点的测放，并根据爆破设计参数点布孔位，中心线、开挖规格线、控制点及孔位均采纳红色油漆进行...
