第八章钢结构深化设计方案

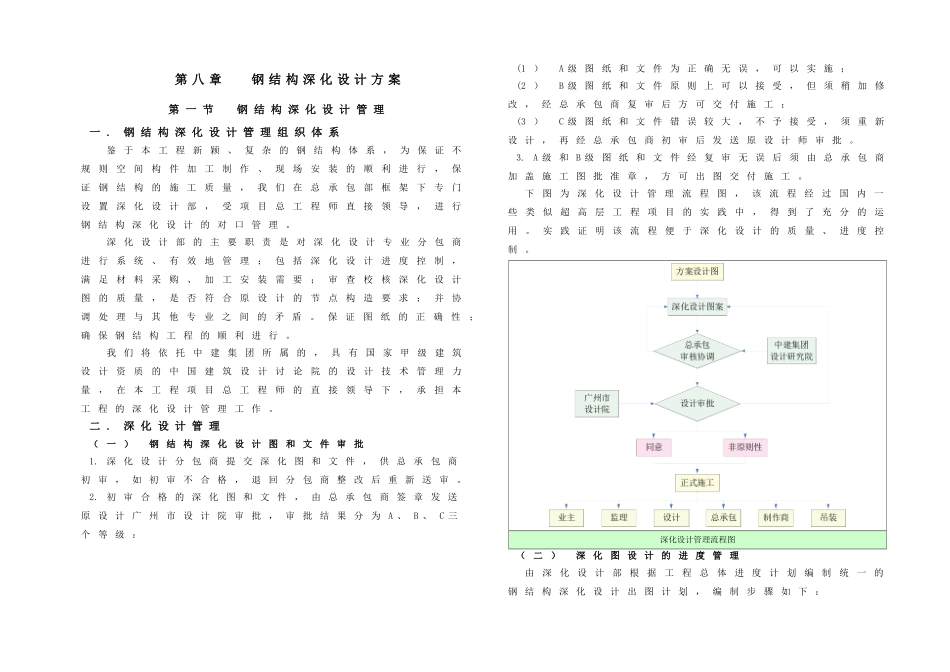

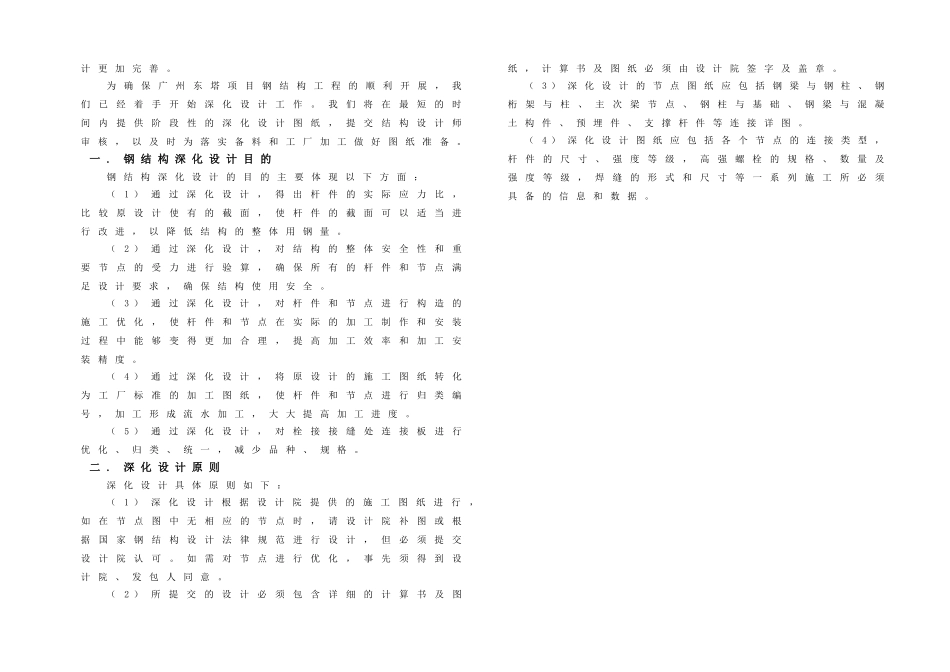

第 八 章 钢 结 构 深 化 设 计 方 案第 一 节 钢 结 构 深 化 设 计 管 理一 . 钢 结 构 深 化 设 计 管 理 组 织 体 系鉴于本工程新颖、复杂的钢结构体系，为保证不规则空间构件加工制作、现场安装的顺利进行，保证钢结构的施工质量，我们在总承包部框架下专门设置深化设计部，受项目总工程师直接领导，进行钢 结 构 深 化 设 计 的 对 口 管 理 。深化设计部的主要职责是对深化设计专业分包商进行系统、有效地管理；包括深化设计进度控制，满足材料采购、加工安装需要；审查校核深化设计图的质量，是否符合原设计的节点构造要求；并协调处理与其他专业之间的矛盾。保证图纸的正确性；确 保 钢 结 构 工 程 的 顺 利 进 行 。我们将依托中建集团所属的，具有国家甲级建筑设计资质的中国建筑设计讨论院的设计技术管理力量，在本工程项目总工程师的直接领导下，承担本工 程 的 深 化 设 计 管 理 工 作 。二 . 深 化 设 计 管 理（ 一 ） 钢 结 构 深 化 设 计 图 和 文 件 审 批1. 深 化 设 计 分 包 商 提 交 深 化 图 和 文 件 ， 供 总 承 包 商初 审 ， 如 初 审 不 合 格 ， 退 回 分 包 商 整 改 后 重 新 送 审。2. 初 审 合 格 的 深 化 图 和 文 件 ， 由 总 承 包 商 签 章 发 送原 设 计 广 州 市 设 计 院 审 批 ， 审 批 结 果 分 为A 、 B 、 C 三个 等 级 ：(1 ） A 级 图 纸 和 文 件 为 正 确 无 误 ， 可 以 实 施 ；(2 ） B 级 图 纸 和 文 件 原 则 上 可 以 接 受 ， 但 须 稍 加 修改 ， 经 总 承 包 商 复 审 后 方 可 交 付 施 工 ；(3 ） C 级 图 纸 和 文 件 错 误 较 大 ， 不 予 接 受 ， 须 重 新设 计 ， 再 经 总 承 包 商 初 审 后 发 送 原 设 计 师 审 批 。3. A 级 和 B 级 图 纸 和 文 件 经 复 审 无 误 后 须 由 总 承 包 商加 盖 施 工 图 批 准 章 ， 方 可 出 图 交 付 施 工 。下图为深化设计管理流程图，该流程经过国内一些类似超高层工程项目的实践中，得到了充分的运用。实践证明该流程便于深化设计的质量、进度控制 。深化设计管理流程图（ 二 ） 深 ...
