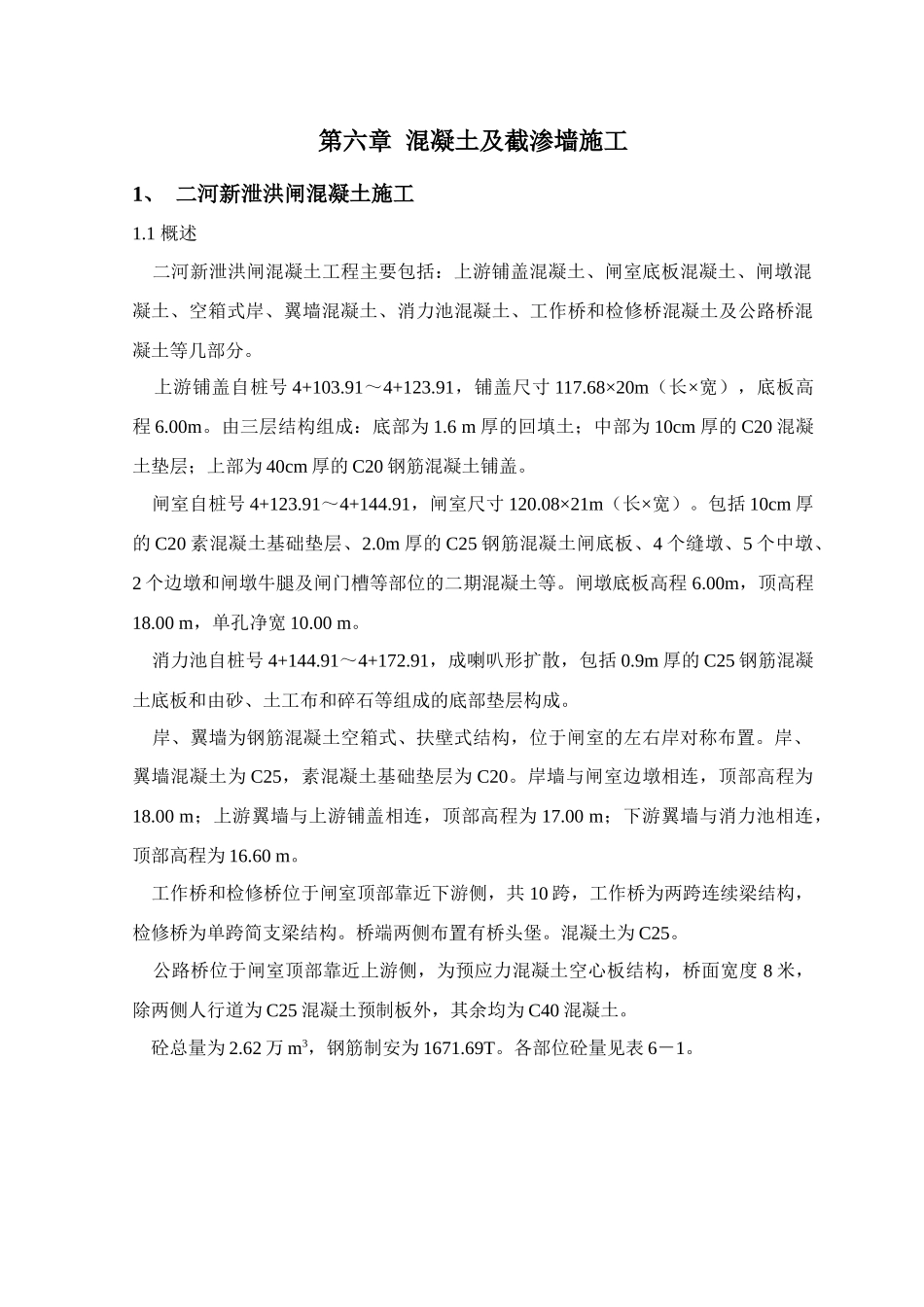

第六章 混凝土及截渗墙施工1、 二河新泄洪闸混凝土施工1.1 概述 二河新泄洪闸混凝土工程主要包括：上游铺盖混凝土、闸室底板混凝土、闸墩混凝土、空箱式岸、翼墙混凝土、消力池混凝土、工作桥和检修桥混凝土及公路桥混凝土等几部分。 上游铺盖自桩号 4+103.91～4+123.91，铺盖尺寸 117.68×20m（长×宽），底板高程 6.00m。由三层结构组成：底部为 1.6 m 厚的回填土；中部为 10cm 厚的 C20 混凝土垫层；上部为 40cm 厚的 C20 钢筋混凝土铺盖。 闸室自桩号 4+123.91～4+144.91，闸室尺寸 120.08×21m（长×宽）。包括 10cm 厚的 C20 素混凝土基础垫层、2.0m 厚的 C25 钢筋混凝土闸底板、4 个缝墩、5 个中墩、2 个边墩和闸墩牛腿及闸门槽等部位的二期混凝土等。闸墩底板高程 6.00m，顶高程18.00 m，单孔净宽 10.00 m。 消力池自桩号 4+144.91～4+172.91，成喇叭形扩散，包括 0.9m 厚的 C25 钢筋混凝土底板和由砂、土工布和碎石等组成的底部垫层构成。 岸、翼墙为钢筋混凝土空箱式、扶壁式结构，位于闸室的左右岸对称布置。岸、翼墙混凝土为 C25，素混凝土基础垫层为 C20。岸墙与闸室边墩相连，顶部高程为18.00 m；上游翼墙与上游铺盖相连，顶部高程为 17.00 m；下游翼墙与消力池相连，顶部高程为 16.60 m。 工作桥和检修桥位于闸室顶部靠近下游侧，共 10 跨，工作桥为两跨连续梁结构，检修桥为单跨简支梁结构。桥端两侧布置有桥头堡。混凝土为 C25。 公路桥位于闸室顶部靠近上游侧，为预应力混凝土空心板结构，桥面宽度 8 米，除两侧人行道为 C25 混凝土预制板外，其余均为 C40 混凝土。 砼总量为 2.62 万 m3，钢筋制安为 1671.69T。各部位砼量见表 6－1。 泄洪闸工程各部位砼量表 表 6－1序号工程部位单位工程量备注1上游铺盖m31265.00C202闸室底板m36022.37C25（C20 垫层 622.37 m3）3闸墩m34511.97C254消力池m33374.78C255空箱式岸、翼墙m39238.69C25（C20 垫层 718.75 m3）6检修桥m3122.40C257工作桥m3551.05C258公路桥m3836.77C409公路桥预制人行道m334.90C2510闸门槽等二期砼m3182.57C3011闸墩牛腿m3105.60C301.2 混凝土的拌制和供应 全部混凝土采纳集中拌制法，由布置在右岸的拌和站统一拌制本工程所需的成品混凝土，其具体的规模及生产能力见第二章所述，混凝土的材料和拌制要求严格根据混凝土施工技术法律规范的规定执行。1.3 施工道路 由于本工程的混凝...
