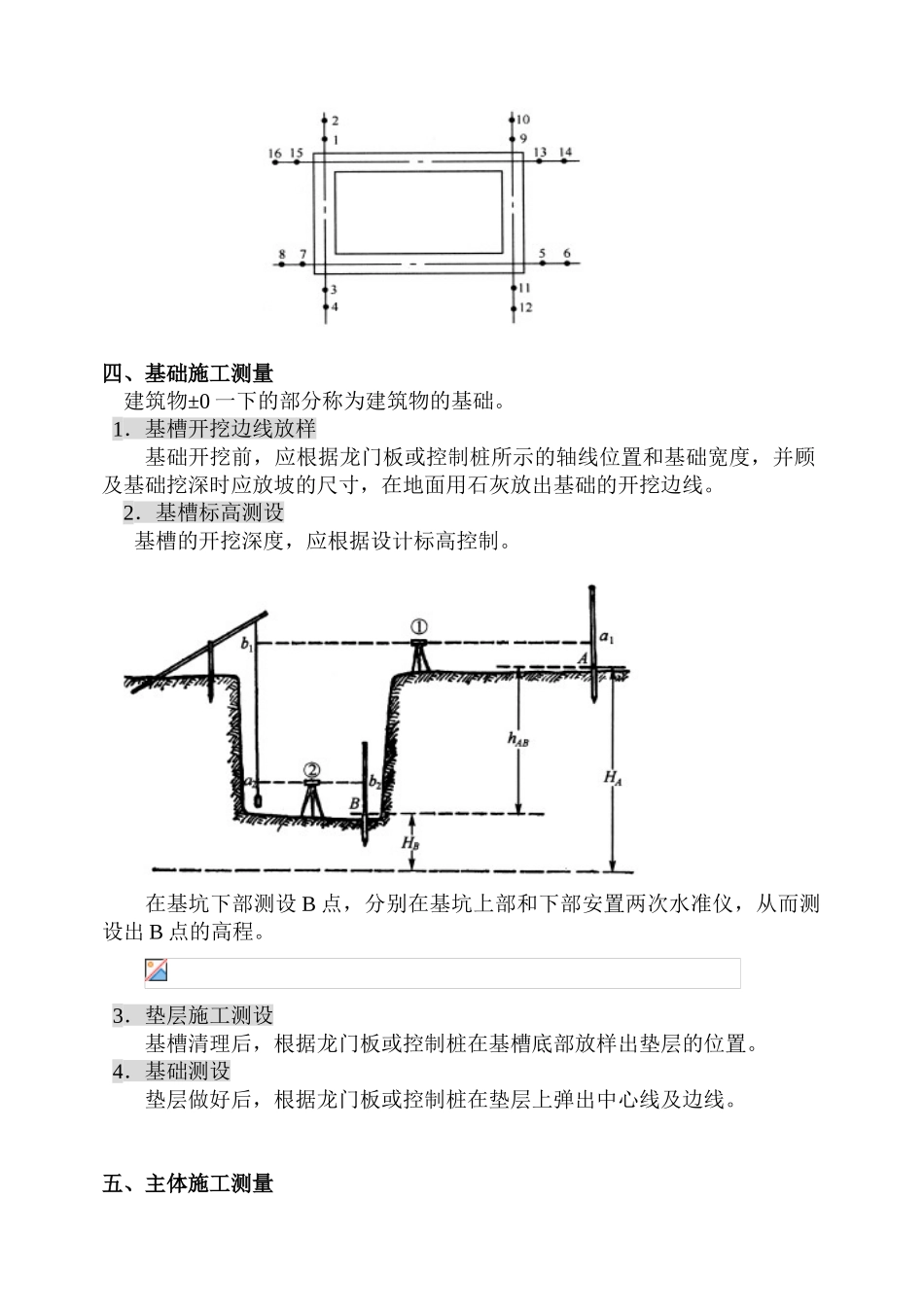

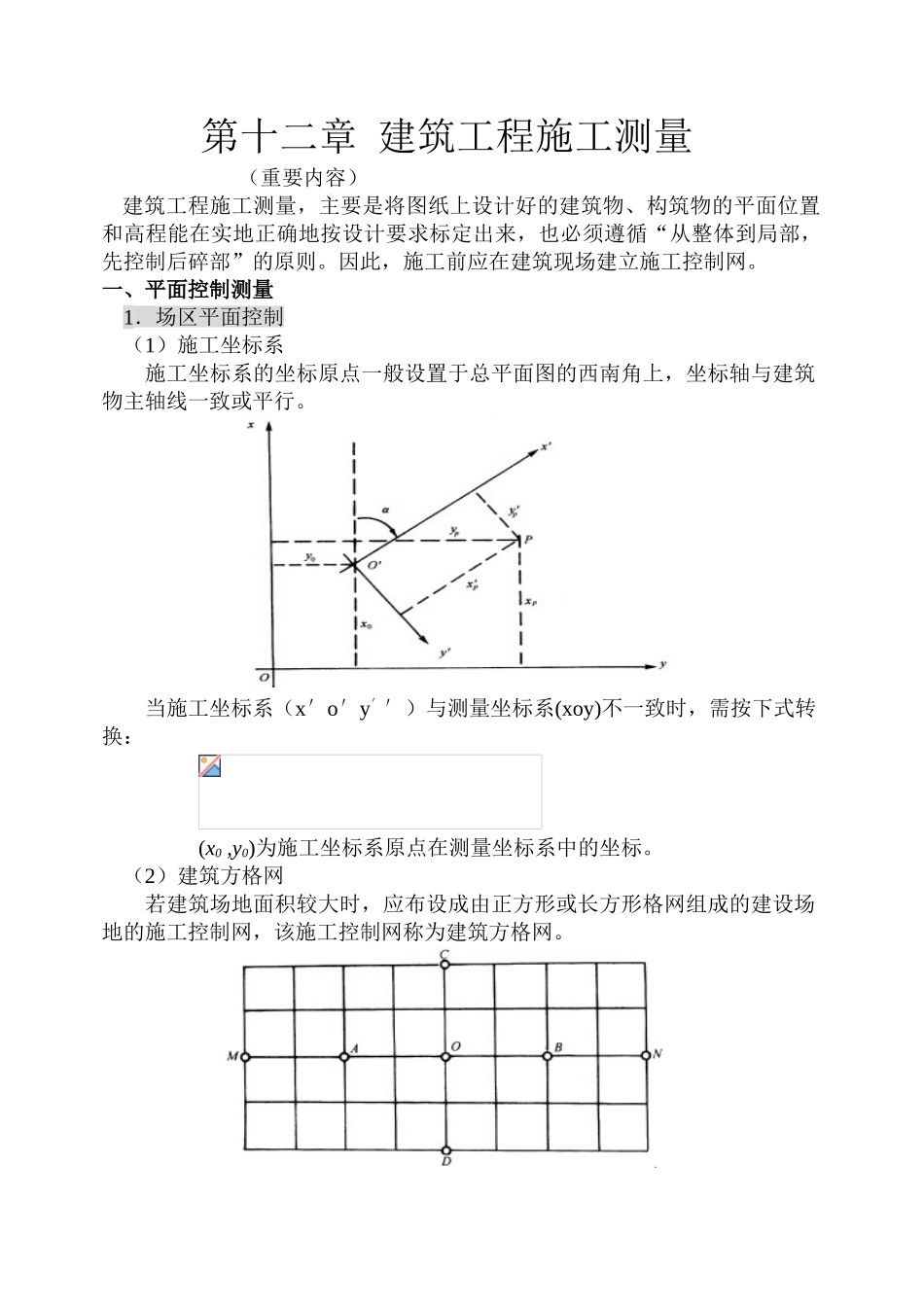

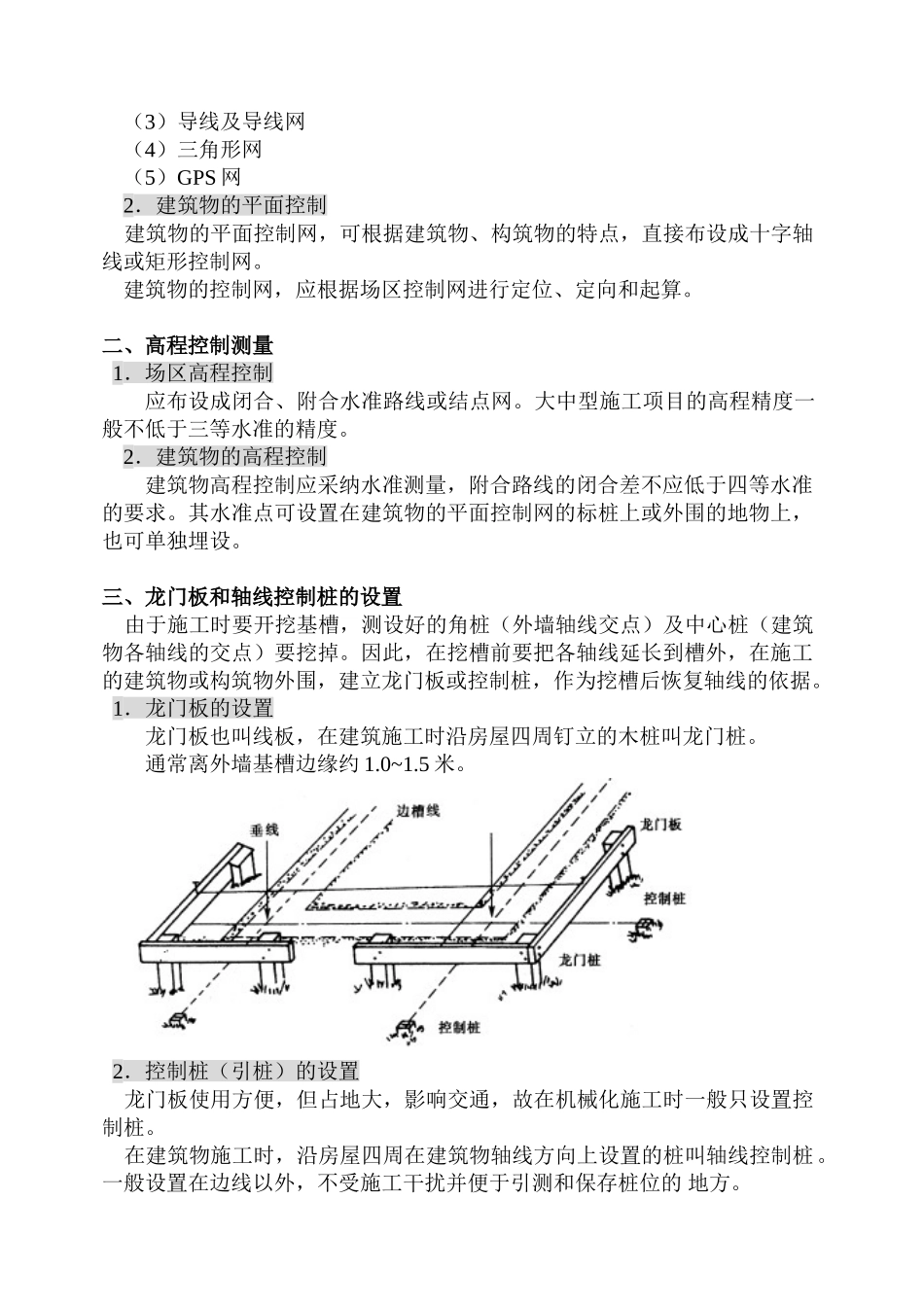

第十二章 建筑工程施工测量 （重要内容） 建筑工程施工测量，主要是将图纸上设计好的建筑物、构筑物的平面位置和高程能在实地正确地按设计要求标定出来，也必须遵循“从整体到局部，先控制后碎部”的原则。因此，施工前应在建筑现场建立施工控制网。一、平面控制测量1．场区平面控制（1）施工坐标系施工坐标系的坐标原点一般设置于总平面图的西南角上，坐标轴与建筑物主轴线一致或平行。当施工坐标系（x′o′y′′）与测量坐标系(xoy)不一致时，需按下式转换：(x0 ,y0)为施工坐标系原点在测量坐标系中的坐标。（2）建筑方格网若建筑场地面积较大时，应布设成由正方形或长方形格网组成的建设场地的施工控制网，该施工控制网称为建筑方格网。 （3）导线及导线网（4）三角形网（5）GPS 网2．建筑物的平面控制 建筑物的平面控制网，可根据建筑物、构筑物的特点，直接布设成十字轴线或矩形控制网。 建筑物的控制网，应根据场区控制网进行定位、定向和起算。二、高程控制测量 1．场区高程控制应布设成闭合、附合水准路线或结点网。大中型施工项目的高程精度一般不低于三等水准的精度。2．建筑物的高程控制建筑物高程控制应采纳水准测量，附合路线的闭合差不应低于四等水准的要求。其水准点可设置在建筑物的平面控制网的标桩上或外围的地物上，也可单独埋设。三、龙门板和轴线控制桩的设置 由于施工时要开挖基槽，测设好的角桩（外墙轴线交点）及中心桩（建筑物各轴线的交点）要挖掉。因此，在挖槽前要把各轴线延长到槽外，在施工的建筑物或构筑物外围，建立龙门板或控制桩，作为挖槽后恢复轴线的依据。 1．龙门板的设置龙门板也叫线板，在建筑施工时沿房屋四周钉立的木桩叫龙门桩。通常离外墙基槽边缘约 1.0~1.5 米。 2．控制桩（引桩）的设置 龙门板使用方便，但占地大，影响交通，故在机械化施工时一般只设置控制桩。 在建筑物施工时，沿房屋四周在建筑物轴线方向上设置的桩叫轴线控制桩。一般设置在边线以外，不受施工干扰并便于引测和保存桩位的 地方。 四、基础施工测量 建筑物±0 一下的部分称为建筑物的基础。 1．基槽开挖边线放样基础开挖前，应根据龙门板或控制桩所示的轴线位置和基础宽度，并顾及基础挖深时应放坡的尺寸，在地面用石灰放出基础的开挖边线。2．基槽标高测设 基槽的开挖深度，应根据设计标高控制。在基坑下部测设 B 点，分别在基坑上部和下部安置两次水准仪，从而测设出 B 点的高程。 3．垫层施工测...
