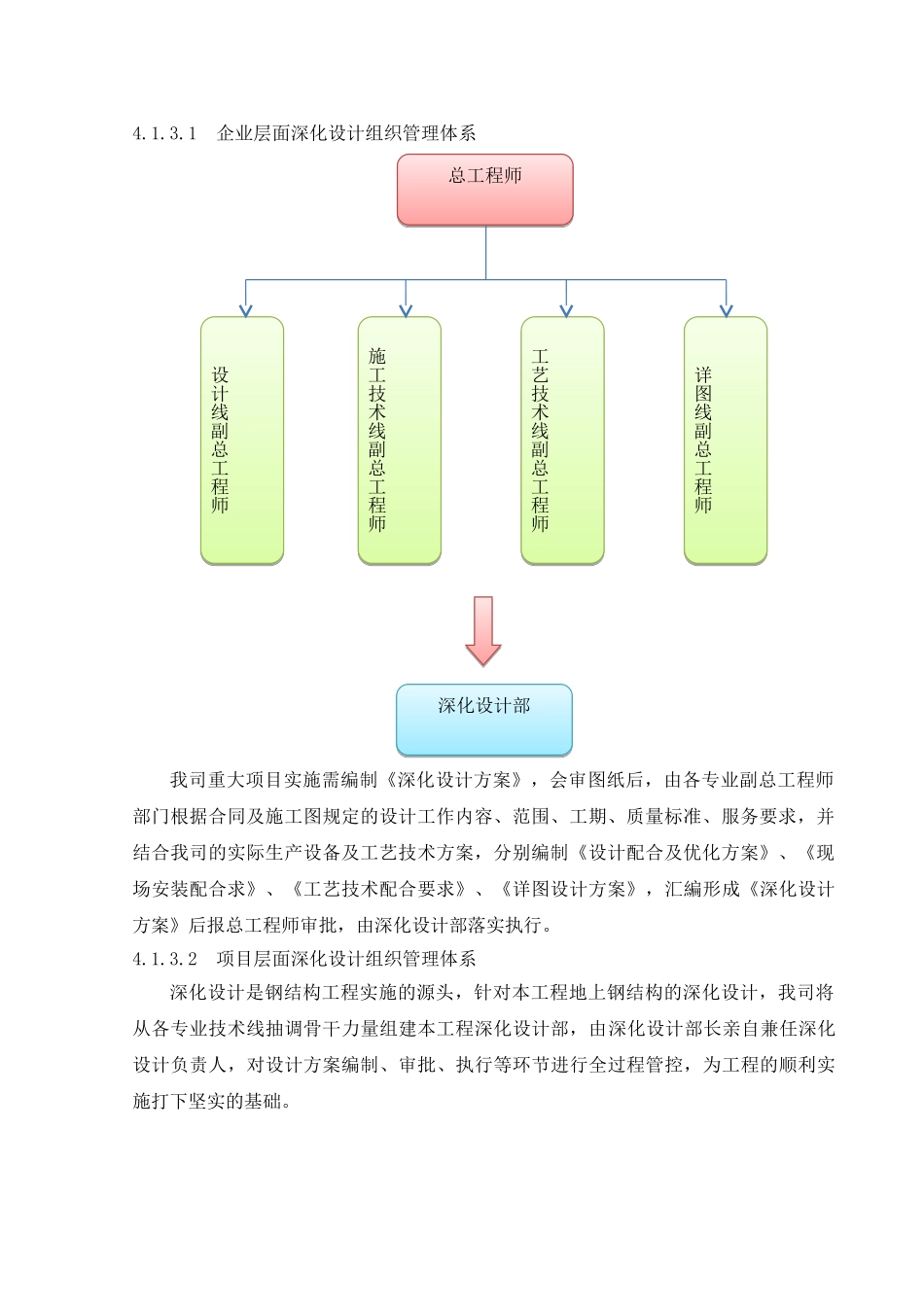

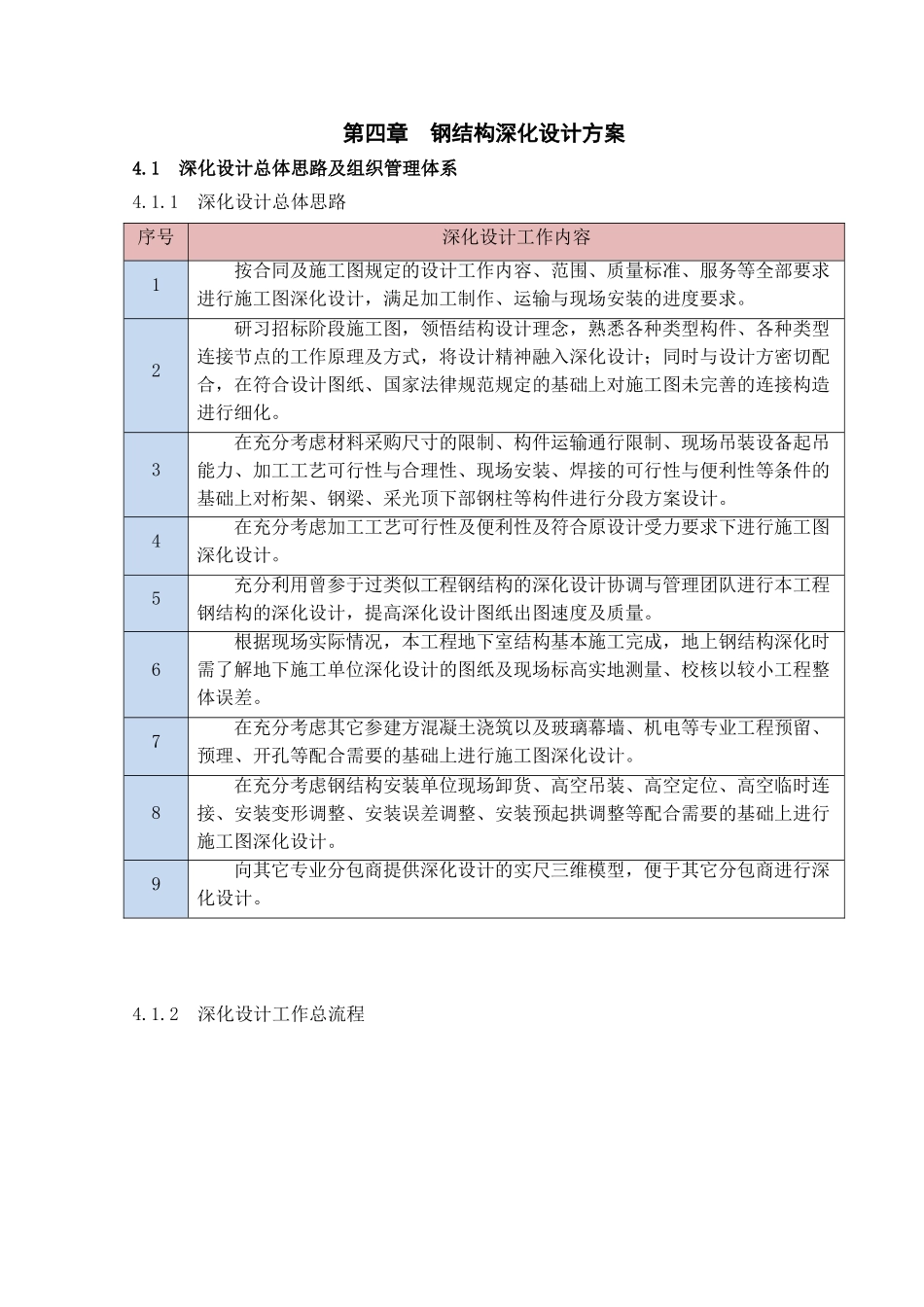

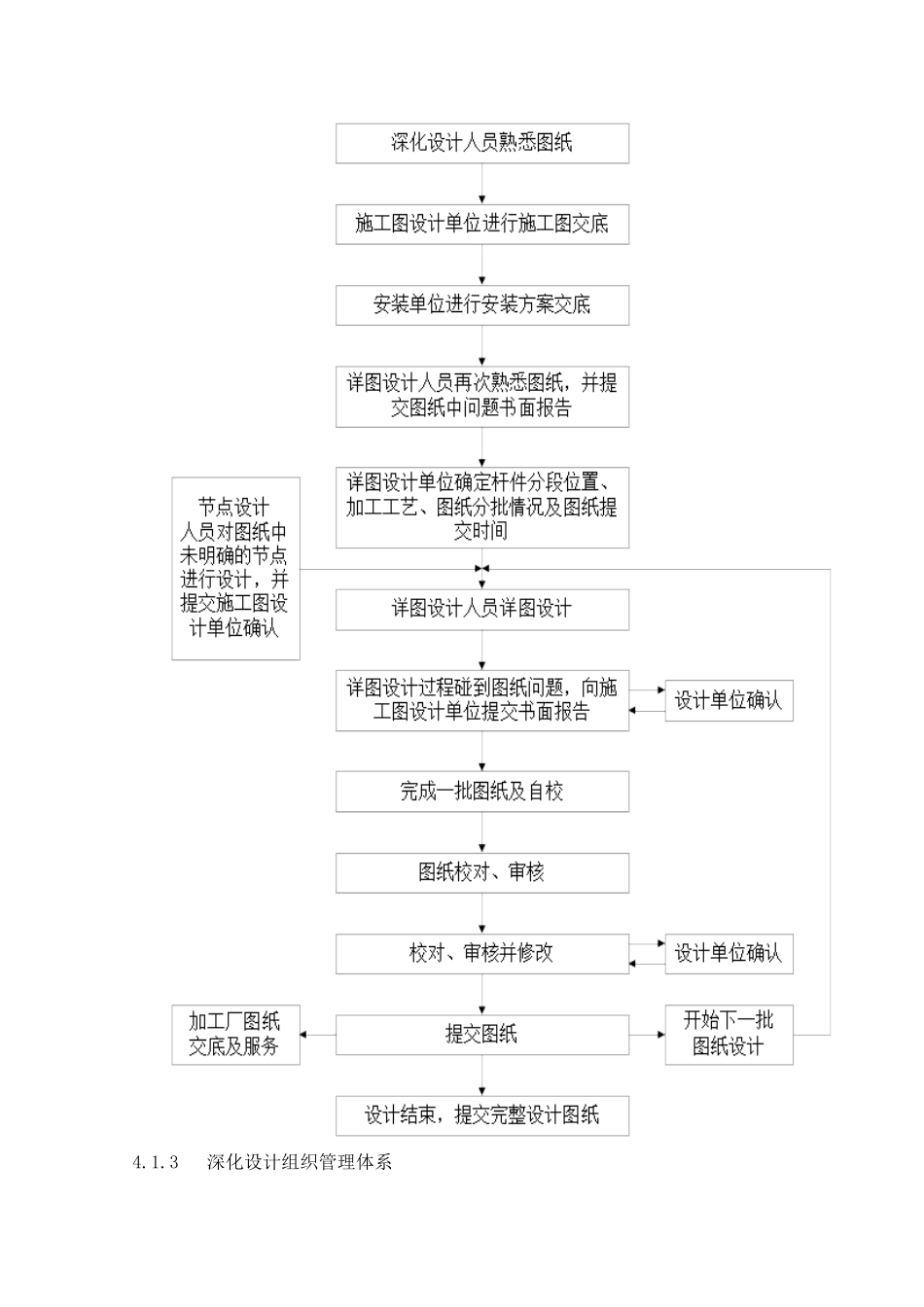

第四章 钢结构深化设计方案4.1 深化设计总体思路及组织管理体系4.1.1 深化设计总体思路4.1.2 深化设计工作总流程序号深化设计工作内容1按合同及施工图规定的设计工作内容、范围、质量标准、服务等全部要求进行施工图深化设计，满足加工制作、运输与现场安装的进度要求。2研习招标阶段施工图，领悟结构设计理念，熟悉各种类型构件、各种类型连接节点的工作原理及方式，将设计精神融入深化设计；同时与设计方密切配合，在符合设计图纸、国家法律规范规定的基础上对施工图未完善的连接构造进行细化。3在充分考虑材料采购尺寸的限制、构件运输通行限制、现场吊装设备起吊能力、加工工艺可行性与合理性、现场安装、焊接的可行性与便利性等条件的基础上对桁架、钢梁、采光顶下部钢柱等构件进行分段方案设计。4在充分考虑加工工艺可行性及便利性及符合原设计受力要求下进行施工图深化设计。5充分利用曾参于过类似工程钢结构的深化设计协调与管理团队进行本工程钢结构的深化设计，提高深化设计图纸出图速度及质量。6根据现场实际情况，本工程地下室结构基本施工完成，地上钢结构深化时需了解地下施工单位深化设计的图纸及现场标高实地测量、校核以较小工程整体误差。7在充分考虑其它参建方混凝土浇筑以及玻璃幕墙、机电等专业工程预留、预理、开孔等配合需要的基础上进行施工图深化设计。8在充分考虑钢结构安装单位现场卸货、高空吊装、高空定位、高空临时连接、安装变形调整、安装误差调整、安装预起拱调整等配合需要的基础上进行施工图深化设计。9向其它专业分包商提供深化设计的实尺三维模型，便于其它分包商进行深化设计。4.1.3 深化设计组织管理体系4.1.3.1 企业层面深化设计组织管理体系我司重大项目实施需编制《深化设计方案》，会审图纸后，由各专业副总工程师部门根据合同及施工图规定的设计工作内容、范围、工期、质量标准、服务要求，并结合我司的实际生产设备及工艺技术方案，分别编制《设计配合及优化方案》、《现场安装配合求》、《工艺技术配合要求》、《详图设计方案》，汇編形成《深化设计方案》后报总工程师审批，由深化设计部落实执行。4.1.3.2 项目层面深化设计组织管理体系深化设计是钢结构工程实施的源头，针对本工程地上钢结构的深化设计，我司将从各专业技术线抽调骨干力量组建本工程深化设计部，由深化设计部长亲自兼任深化设计负责人，对设计方案编制、审批、执行等环节进行全过程管控，为工程的顺利实施打下坚实的基础。...
