筏板冲切抗剪计算书

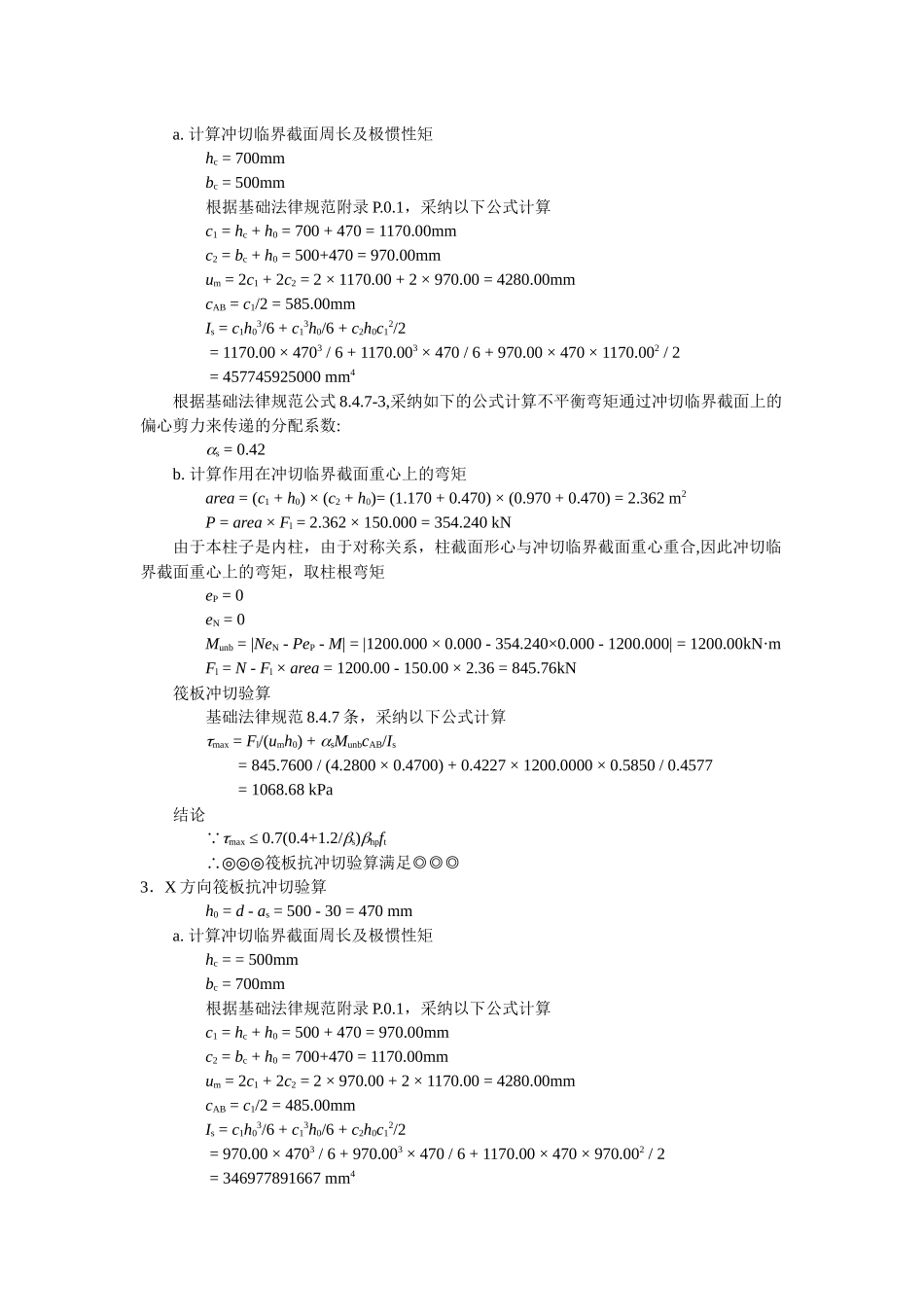

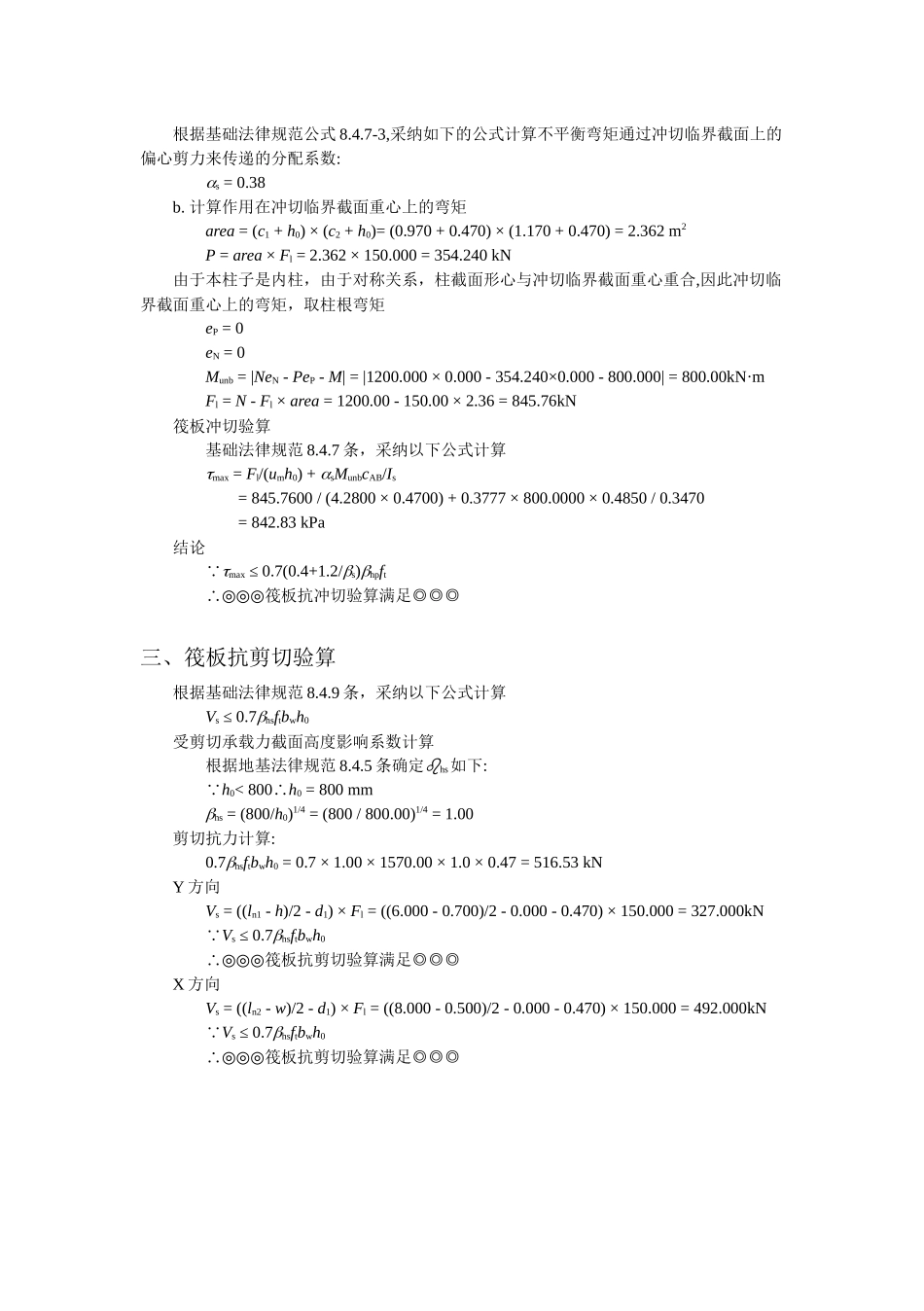

筏板冲切抗剪计算书一、设计资料1.筏板信息筏板类型: 平板式筏基筏板厚度: d = 500 mm板格边长: ln1 = 6000 mm板格边长: ln2 = 8000 mm混凝土强度等级: C35筏板计算用保护层厚度 as = 30 mm2.地基信息地基土净反力设计值: Fl = 150.00 kPa3.柱信息柱截面高: h = 700 mm柱截面宽: w = 500 mm柱 x 方向弯矩: Mx = 1200.00 kN·m柱 y 方向弯矩: My = 800.00 kN·m柱轴力设计值: N = 1200.00 kN柱类型: 中柱4.柱墩信息柱墩截面宽: w1 = 500 mm柱墩截面高: h1 = 700 mm柱墩高: d1 = 0 mmdNhwMxMy5.设计时执行的法律规范: 《建筑地基基础设计法律规范》（GB 50007－2025） 以下简称 基础法律规范《混凝土结构设计法律规范》 （GB 50010－2025） 以下简称 混凝土法律规范二、筏板抗冲切验算1．受冲切承载力计算柱截面长边与短边的比值s计算s = max(h,w)/min(h,w) = max(700 , 500)/min(700 , 500) = 1.40 s < 2 ∴s = 2受冲切承载力截面高度影响系数计算根据地基法律规范 8.2.7 条确定hp如下: h = d = 500 mm h 不大于 800mm，∴hp = 1.0查混凝土法律规范表 4.1.4，混凝土轴心抗拉强度设计值 ft如下: ft = 1570.00 kPa冲切抗力计算0.7(0.4+1.2/s)hpft = 0.7 × (0.4+1.2 / 2.00) × 1.00 × 1570.00 = 1099.00 kPa2．Y 方向筏板抗冲切验算h0 = d - as = 500 - 30 = 470 mma. 计算冲切临界截面周长及极惯性矩hc = 700mmbc = 500mm根据基础法律规范附录 P.0.1，采纳以下公式计算c1 = hc + h0 = 700 + 470 = 1170.00mmc2 = bc + h0 = 500+470 = 970.00mmum = 2c1 + 2c2 = 2 × 1170.00 + 2 × 970.00 = 4280.00mmcAB = c1/2 = 585.00mmIs = c1h03/6 + c13h0/6 + c2h0c12/2 = 1170.00 × 4703 / 6 + 1170.003 × 470 / 6 + 970.00 × 470 × 1170.002 / 2 = 457745925000 mm4根据基础法律规范公式 8.4.7-3,采纳如下的公式计算不平衡弯矩通过冲切临界截面上的偏心剪力来传递的分配系数: s = 0.42b. 计算作用在冲切临界截面重心上的弯矩area = (c1 + h0) × (c2 + h0)= (1.170 + 0.470) × (0.970 + 0.470) = 2.362 m2P = area × Fl = 2.362 × 150.000 = 354.240 kN由于本柱子是内柱，由于对...
